Двигатели типа ДПЭ, ДПВ
Назначение
- Двигатели предназначены для работы на механизмах экскаваторов с емкостью ковша до 12,5м^ - поворота, напора, хода и открывания ковша. Способ охлаждения, номинальный режим работы, конструктивное исполнение, технические параметры и размеры приведены далее.
- Некоторые общие технические показатели двигателей:
- класс изоляции Н;
- группа стойкости к механическим внешним воздействующим факторам МЗ или М25;
- наклон двигателей относительно продольной оси (крен) - до 15° длительно, относительно поперечной оси (дифферент) - до 15° кратковременно (для ДПЭ12 - длительно);
- допустимое значение вибрации для ДПЭ12 - 2,8мм/с, для остальных двигателей 4,5мм/с (для экспорта или по отдельным заказам - 3,5мм/с) при номинальной частоте вращения;
- средний уровень звука - не выше 1 класса, для экспорта - не выше 2 класса;
- по способу защиты от поражения эл. током - класс 01, ГОСТ 12.2.007.0-75;
- номинальные данные могут быть указаны при стандартном напряжении 220 или 440 В (по запросу).
Технические данные
- Технические данные двигателей в различных режимах работы приведены в таблицах ниже.
- Двигатели типа ДПЭ12 выдерживают при номинальном напряжении в течение 30 сек. и двигатели типа ДПЭ52, ДПВ52 - в течение 60 сек. ток, указанный в табл.2.1.3, причем степень искрения не должна достигать 3 по ГОСТ 183-74.
- Значение максимального вращающего момента при номинальном напряжении, при трогании с места (стопорный момент) и при частоте вращения не выше 20% номинальной, должны соответствовать значениям, указанным в табл.2.1.3.
ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЕЙ ТИПА ДПЭ, ДПВ
|
Исполнение по частоте вращения |
Тип двигателя, возбуждение |
Исполнение по способу охлаждения |
Режим работы |
Мощность, кВт |
Напряжение, В |
Ток, А |
Частота вращения, об/мин |
Напряжение возбуждения, В |
Кол-во охлаждающего воздуха м3/мин |
Статический напор, Па |
Максимальная частота вращения, об/мин |
|
тихоход ное |
ДПЭ52 независ. |
продуваемое |
ПВ=100% |
54,0 |
395 |
150 |
1200 |
95 |
13 |
736 |
2200 |
|
|
ДПЭ52 независ. |
закрытое |
45 мин |
54,0 |
395 |
150 |
1200 |
85 |
- |
- |
2200 |
|
|
ДПВ52 независ. |
продуваемое |
ПВ=60% |
50,0 |
305 |
180 |
900 |
85 |
13 |
736 |
2200 |
|
быстроходное |
ДПЭ52 независ. |
продуваемое |
ПВ=80% |
60,0 |
305 |
220 |
1230 |
85 |
13 |
736 |
2200 |
|
|
ДПВ52 независ. |
продуваемое |
ПВ=80% |
60,0 |
305 |
220 |
1230 |
85 |
13 |
736 |
2200 |
|
|
ДПЭ12 смешанное |
закрытое |
ПВ=25% |
3,6 |
110 |
42 |
1430 |
110 |
- |
- |
3600 |
ЗНАЧЕНИЕ МАКСИМАЛЬНОЙ ПЕРЕГРУЗКИ ПО ТОКУ
|
Тип двигателя |
Номинальное напряжение, В |
Ток, соответствующий величине максимального момента при номинальном напряжении, А |
Ток, соответствующий величине максимального момента при тро-гании с места (стопорный ток), А |
Данные при стандартных напряжениях |
||
|
Напряжение, В |
Ток, соответствующий величине максимального момента при номинальном напряжении, А |
Ток, соответствующий величине максимального момента при трогании с места(стопорный ток), А |
||||
|
ДПЭ12 |
110 |
125 |
140 |
110 |
125 |
140 |
|
ДПЭ52, ДПВ52 |
395 |
380 |
460 |
440 |
380 |
460 |
|
ДПЭ52, ДПВ52 |
305 |
470 |
570 |
220 |
470 |
570 |
|
ДЭ808.ДЭВ808 |
440 |
400 |
435 |
440 |
400 |
435 |
|
ДЭ808, ДЭВ808 |
220 |
720 |
900 |
220 |
720 |
900 |
ЗНАЧЕНИЕ МАКСИМАЛЬНОГО ВРАЩАЮЩЕГО МОМЕНТА ПРИ НОМИНАЛЬНОМ НАПРЯЖЕНИИ
|
Тип двигателя |
Номинальное напряжение, В |
Максимальный вращающий момент при номинальном напряжении, В
|
Максимальный вращающий момент при трогании с места и частоте вращения не выше 20% номинальной, Н-м |
Данные при стандартных напряжениях |
||
|
Напряжение, В |
Максимальный вращающий момент при указанном напряжении, Н-м |
Максимальный вращающий момент при трогании с места и частоте вращения не выше 20% номинальной,Н-м |
||||
|
ДПЭ12 |
110 |
63 |
74 |
110 |
63 |
74 |
|
ДПЭ52, ДПВ52 |
395 |
1030 |
1230 |
440 |
1030 |
1230 |
|
ДПЭ52, ДПВ52 |
305 |
930 |
1130 |
220 |
930 |
1130 |
|
ДЭ808, ДЭВ808 |
440 |
1230 |
1320 |
440 |
1230 |
1320 |
|
ДЭ808, ДЭВ808 |
220 |
980 |
1180 |
220 |
980 |
1180 |

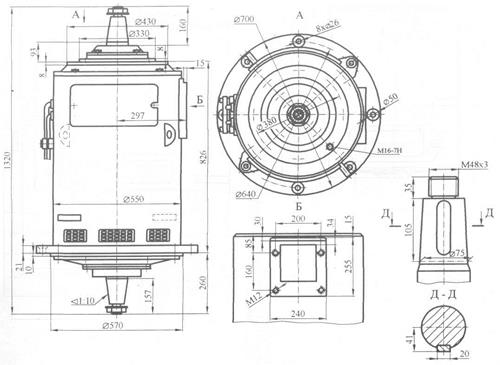

Двигатель ДПВ52. Форма исполнения - IM4014, с независимой вентиляцией. Масса - 925 кг.

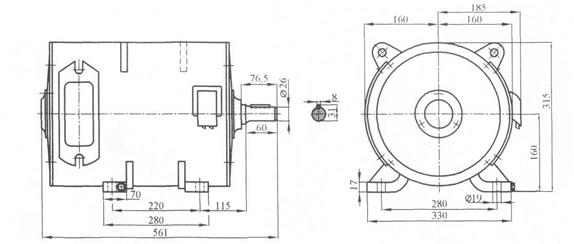

Двигатель ДПЭ12. Форма исполнения - IM1001. Масса -125 кг.

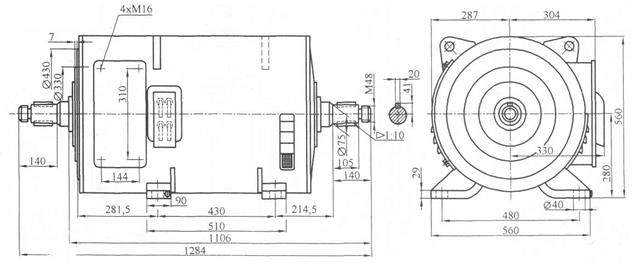

Двигатель ДПЭ52. Форма исполнения - IM1004. Масса - 860 кг.
