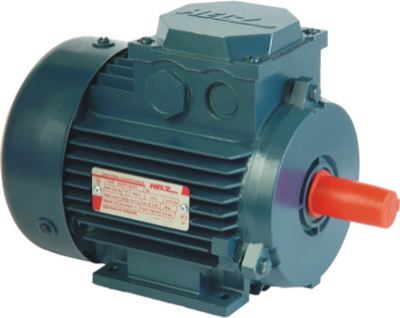

ЭЛЕКТРОДВИГАТЕЛИ ОБЩЕПРОМЫШЛЕННЫЕ. 4АМ, 5АМ, А АИР, 5А, АД

Трёхфазные асинхронные электродвигатели с короткозамкнутым ротором серий 4АМ, 5АМ, А, АИР, 5А, АД имеют привязку мощности к установочным размерам по Российскому ГОСТ 28330-89.

Электродвигатели серий 5А и АД полностью взаимозаменяемы с соответствующими типами электродвигателей 4АМ, 5АМ , А и АИР.

На базе имеющихся узлов и деталей могут быть изготовлены электродвигатели специсполнений и модификаций: многоскоростные, встраиваемые, в том числе фреономаслостойкие для мотор-компрессоров, для электродвигателей, однофазные, с повышенным скольжением, для моноблочных насосов, взамен импортных по нормам "CENELEC".

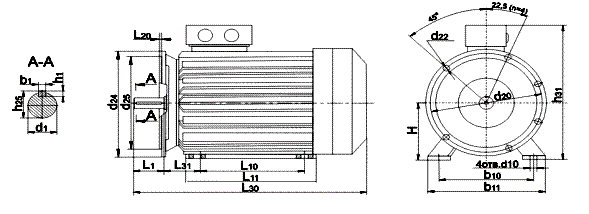

Таблица 1.1 Габаритные и установочно-присоеденительные размеры

Наименование	Число полюсов	Размеры, мм
Наименование	Число полюсов	l30	h31	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	h5	b1
АИР 56 А, В	2;4	218	148	140	23	71	36	11	5,8	115	10	95	90	4	56	12,5	4
АИР 63 А, В	2;4	237	161	160	30	80	40	14	7	130	10	110	100	4	63	16	5
АИР 71 А, В	2;4;6	273	188	200	40	90	45	19	7	165	12	130	112	4	71	21,5	6
АИР 80 А	2;4;6	300	207	200	50	100	50	22	10	165	11	130	125	4	80	24,5	6
АИР 80 В	2;4;6	320	207	200	50	100	50	22	10	165	11	130	125	4	80	24,5	6
АИР 90 L	2;4;6	350	217	250	50	125	56	24	10	215	14	180	140	4	90	27	8
АИР 100 S	2;4	376	227	250	60	112	63	28	12	215	14	180	160	4	100	31	8
АИР 100 L	2;4;6	420	277	250	60	140	63	28	12	215	14	180	160	4	100	31	8
АИР 112 М	2; 4; 6; 8	475	297	300	80	140	70	32	12	265	14	230	190	4	112	35	10
АИР 132 S	4; 6; 8	510	345	350	80	140	89	38	12	300	19	250	216	4	132	41	10
АИР 132 М	2; 4; 6; 8	498	325	350	80	178	89	38	12	300	19	250	216	4	132	41	10
АИР 160 S	2	625	435	350	110	178	108	42	15	300	19	250	254	4	160	45	12
АИР 160 S	4; 6; 8	625	435	350	110	178	108	48	15	300	19	250	254	4	160	51,5	14
АИР 160 М	2	670	435	350	110	210	108	42	15	300	19	250	254	4	160	45	12
АИР 160 М	4; 6; 8	670	435	350	110	210	108	48	15	300	19	250	254	4	160	51,5	14
АИР 180 S	2	700	460	400	110	203	121	48	15	350	19	300	279	4	180	51,5	14
АИР 180 S	4	700	460	400	110	203	121	55	15	350	19	300	279	4	180	59	16
АИР 180 М	2	740	460	400	110	241	121	48	15	350	19	300	279	4	180	51,5	14
АИР 180 М	4; 6; 8	740	460	400	110	241	121	55	15	350	19	300	279	4	180	59	16
АИР 200 М	2	775	505	450	110	267	133	55	19	400	19	350	318	8	200	59	16
АИР 200 М	4; 6; 8	775	505	450	140	267	133	60	19	400	19	350	318	8	200	64	18
АИР 200 L	2	775	505	450	110	305	133	55	19	400	19	350	318	8	200	59	16
АИР 200 L	4; 6; 8	775	505	450	140	305	133	60	19	400	19	350	318	8	200	64	18
АИР 225 М	2	835	535	550	110	311	149	55	19	500	19	450	356	8	225	59	16
АИР 225 М	4; 6; 8	865	535	550	140	311	149	65	19	500	19	450	356	8	225	69	18
АИР 250 S	2	880	590	550	140	311	168	65	24	500	19	450	406	8	250	69	18
АИР 250 S	4; 6; 8	880	590	550	140	311	168	75	24	500	19	450	406	8	250	79,5	20
АИР 250 М	2	905	590	550	140	349	168	65	24	500	19	450	406	8	250	69	18
АИР 250 М	4; 6; 8	905	590	550	140	349	168	75	24	500	19	450	406	8	250	79,5	20
АИР 280 S	2	1110	660	660	140	368	190	70	24	600	24	550	457	8	280	74,5	20
АИР 280 S	4,6,8	1110	660	660	170	368	190	80	24	600	24	550	457	8	280	85	22
АИР 280 М	2	1180	660	660	140	419	190	70	24	600	24	550	457	8	280	74,5	20
АИР 280 М	4,6,8	1180	660	660	170	419	190	80	24	600	24	550	457	8	280	85	22
АИР 315 S	2	1290	765	660	140	406	216	75	28	600	24	550	508	8	315	79,5	20
АИР 315 S	4,6,8,10	1290	765	660	170	406	216	90	28	600	24	550	508	8	315	95	25
АИР 315 М	2	1325	765	660	140	457	216	75	28	600	24	550	508	8	315	79,5	20
АИР 315 М	4,6,8,10	1325	765	660	170	457	216	90	28	600	24	550	508	8	315	95	25
АИР 355 S, M	2	1495	1010	800	170	500\|560	254	85	28-6	740	24	680	610		355	90	22
АИР 355 S, M	4,6,8,10	1525	1010	800	210	500\|560	254	100	28-6	740	24	680	610		355	106	28

Таблица 1.2 Технические характеристики

Высота оси вращения, мм	Мощность, кВт	Тип	Частота вращения об/мин	КПД при нагрузке, %		Коэф. Мощности при нагрузке, cos		Ток при 380 В, А	Iпуск IN	Mпуск MN	Mмакс MN	Масса IM1001, кг
Высота оси вращения, мм	Мощность, кВт	Тип	Частота вращения об/мин	100	75	100	75	Ток при 380 В, А	Iпуск IN	Mпуск MN	Mмакс MN	Масса IM1001, кг
3000 об/мин (2 ПОЛЮСА)
56	0,18	AИР56A2	2950	65,0	-	0,78	-	-	5,0	2,2	2,2	3,6
56	0,25	AИР56B2	2920	66,0	-	0,79	-	-	5,0	2,2	2,2	3,93
63	0,37	AИР63A2	2890	72,0	-	0,86	-	-	5,0	2,2	2,2	4,9
63	0,55	AИР63B2	2950	75,0	-	0,85	-	-	5,0	2,2	2,2	5,65
71	0,75	AИР71A2	2781	74,0	73,7	0,83	0,74	1.9	5,3	2,5	2,7	8,7
71	1,1	AИР 71B2	2800	77,0	77,5	0,86	0,78	2.5	5,2	2,6	2,8	11
80	1,5	AИР 80A2	2835	79,0	80,2	0,87	0,82	3.3	6,5	2,8	3,0	13
80	2,2	AИР 80B2	2820	82,0	82,8	0,87	0,82	4.6	6,5	3,2	3,4	15
90	3,0	AИР 90L2	2805	82,0	82,6	0,86	0,79	6 5	6,5	3,1	3,2	17
100	4,0	AИР 100S2	2805	83,0	83,2	0,84	0,82	8.8	6,8	3,6	3,6	22
100	5,5	AИР 100L2	2890	87,0	88,3	0,87	0,84	11	7,0	2,5	3,4	31
112	7,5	AИР 112M2	2895	88,0	88,1	0,89	0,88	15	7,0	2,5	3,2	71
132	11,0	AИР 132M2	2890	88,0	87,1	0,88	0,84	22	7,5	2,8	3,5	78
160	15,0	AИP160S2	2940	89,0	88,9	0,86	0,82	30	7,5	2,0	3,2	116
160	18,5	АИР160М2	2940	90,0	90,2	0,87	0,84	35	7,5	2,0	3,2	130
180	22,0	AИР 180S2	2940	90,5	90,2	0,89	0,86	42	7,5	2,1	3,5	147
180	30,0	AИР 180M2	2940	92,0	91,8	0,89	0,87	56	7,5	2,2	3,5	170
200	37,0	AИР 200M2	2950	92,0	91,9	0,88	0,85	70	7,5	2,3	3,2	230
200	45,0	AИР 200L2	2940	92,5	92,7	0,90	0,89	83	7,5	2,4	3,3	255
225	55,0	AИР 225M2	2955	93,5	93,5	0,90	0,88	100	7,5	2,3	4,0	320
250	75,0	AИР 250S2	2967	94,0	93,8	0,90	0,89	136	7,5	2,6	4,0	470
250	90,0	AИР 250M2	2960	94,0	93,6	0,91	0,89	159	7,5	2,7	4,0	490
280	110,0	AИР 280S2	2960	93,7	93,7	0,90	0,89	198	7,5	2,5	3,3	590
280	132,0	AИР 280M2	2970	94,0	94,0	0,90	0,88	235	8,5	2,5	3,0	620
315	160,0	AИР 315S2	2960	94,0	94,0	0,90	0,88	286	8,0	2,8	4,0	700
315	200,0	AИР 315M2	2975	95,7	95,5	0,90	0,87	351	7,5	2,2	3,8	1070
355	250,0	АИР355S2	2980	95,7	-	0,90	-	440	7,5	1,6	3,0	1500
1500 об/мин (4 ПОЛЮСА)
56	0,12	AИР56A4	1460	58,0	-	0,66	-	-	4,0	2,2	2,2	3,6
56	0,18	AИР56B4	1460	60,0	-	0,66	-	-	4,0	2,2	2,2	4,0
63	0,25	AИР63A4	1470	68,0	-	0,67	-	-	4,0	2,3	2,2	5,0
63	0,37	AИР63B4	1470	68,0	-	0,70	-	-	4,0	2,3	2,2	5,7
71	0,55	AИР 71A4	1410	71,0	65,7	0,78	0,65	1.5	4,0	2,0	2,2	8,5
71	0,75	AИР 71B4	1415	73,0	72,1	0,74	0,62	2	4,5	2,0	2,5	10
80	1,1	AИР 80A4	1420	77,0	76,6	0,80	0,71	2.7	5,5	2,3	2,6	14
80	1,5	AИР 80B4	1420	78,5	79,1	0,80	0,71	3.6	5,5	2,3	2,8	16
90	2,2	AИР 90L4	1388	79,0	80,8	0,83	0,73	5.4	5,0	2,2	2,6	18,5
100	3,0	AИР 100S4	1395	79,0	79,6	0,80	0,70	7.3	5,5	2,7	3,0	21
100	4,0	AИР 100L4	1425	84,2	85,9	0,83	0,77	8.8	6,0	2,5	3,0	30
112	5,5	AИР 112M4	1450	86,0	86,8	0,83	0,78	12.1	6,6	2,7	3,4	51
132	7,5	AИР 132S4	1455	88,0	88,9	0,83	0,77	15.6	7,0	2,8	3,2	75
132	11,0	AИР 132M4	1440	88,0	88,7	0,84	0,79	23	7,5	2,8	3,3	87
160	15,0	AИP160S4	1460	89,0	89,7	0,87	0,83	29	7,0	1,9	2,9	120
160	18,5	АИР160М4	1460	90,0	90,9	0,89	0,87	35	7,0	1,9	2,9	142
180	22,0	AИР 180S4	1460	91,0	91,0	0,88	0,86	42	7,0	2,1	2,8	157
180	30,0	AИР 180M4	1460	91,5	91,5	0,89	0,86	56	7,0	2,4	3,0	190
200	37,0	AИР 200M4	1460	92,0	92,5	0,87	0,84	70	7,5	2,2	3,5	230
200	45,0	AИР 200L4	1460	92,5	93,1	0,87	0,83	86	7,0	2,2	3,2	260
225	55,0	AИР 225M4	1475	93,0	93,3	0,87	0,85	105	7,9	2,8	3,7	340
250	75,0	AИР 250S4	1470	92,5	92,7	0,9	0,88	137	7,0	2,5	3,2	450
250	90,0	AИР 250M4	1470	94,0	93,7	0,9	0,86	161	7,0	2,5	3,2	550
280	110,0	AИР 280S4	1470	94,1	94,0	0,9	0,87	198	8,0	2,9	3,4	655
280	132,0	AИР 280M4	1485	95,4	95,0	0,89	0,81	235	8,0	2,0	3,4	955
315	160,0	AИР 315S4	1487	95,8	95,1	0,87	0,82	291	8,5	2,5	3,7	1095
315	200,0	AИР 315M4	1485	95,9	-	0,87	-	370	8.0	2,5	3,5	1200
355	250,0	АИР 355S4	1488	95,5	95,1	0,85	0,81	467	7,0	2,3	2,8	1505
355	315,0	АИР 355М4	1488	95,7	95,4	0,84	0,80	594	7,3	2,5	2,9	1620
355	355,0	АИР 355L4	1488	95,9	95,6	0,86	0,83	652	6,6	2,2	2,7	1695
1000 об/мин ( 6 ПОЛЮСОВ )
63	0,18	АИР63А6	950	56,0	-	0,62	-	-	3,7	2,0	2,2	4,25
63	0,25	АИР63B6	950	59,0	-	0,62	-	-	3,7	2,0	2,2	5,40
71	0,37	АИР71А6	925	-	-	-	-	1,3	3,5	2,0	2,2	18,5
71	0,37	АИР71В6	925	-	-	-	-	1,7	4,0	2,3	2,4	10,2
80	0,75	АИР80А6	930	71,0	72,9	0,70	0,61	2.3	4,0	2,0	2,4	14
80	1,1	АИР80В6	930	73,5	73,6	0,72	0,62	3.2	4,0	2,0	2,4	16
90	1,5	АИР90L6	940	75,0	77,0	0,73	0,66	4.0	4,5	2,4	2,5	19
100	2,2	АИР100L6	930	80,0	79,8	0,72	0,62	5,8	4,3	2,0	2,2	30
112	3,0	АИР112МА6	960	83,0	83,3	0,79	0,70	7	5,9	2,2	2,6	59
112	4,0	АИР112МВ6	960	84,0	85,0	0,80	0,74	9	6,0	2,2	2,6	68
132	5,5	АИР132S6	950	84,0	85,0	0,82	0,74	12	5,5	2,2	2,5	79
132	7,5	АИР132М6	960	84,5	85,0	0,77	0,69	18	6,5	2,8	3,1	92
160	11,0	АИР160S6	970	87,0	87,8	0,82	0,75	23	6,5	1,9	2,9	125
160	15,0	АИР160М6	970	89,0	89,5	0,82	0,75	31	7,0	2,3	3,0	145
180	18,5	АИР180М6	970	89,0	90,0	0,86	0,81	37	6,0	2,2	3,0	160
200	22,0	АИР200М6	975	90,0	90,1	0,84	0,79	44	7,0	2,4	3,3	210
200	30,0	АИР200L6	975	90,0	90,2	0,84	0,79	60	6,5	2,1	3,0	245
225	37,0	АИР225М6	980	92,2	92,6	0,87	0,84	70	6,5	2,0	3,0	308
250	45,0	АИР250S6	986	93,0	93,0	0,86	0,82	85	7,0	1,8	3,0	440
250	55,0	АИР250М6	986	93,0	92,8	0,87	0,83	103	7,5	1,9	3,4	480
280	75,0	АИР280S6	985	93,2	93,3	0,87	0,84	140	7,5	2,0	3,2	570
280	90,0	АИР280М6	985	93,8	94,0	0,89	0,87	163	7,5	2,0	3,2	705
315	110,0	АИР315S6	987	94,6	94,6	0,90	0,88	196	7,5	1,7	2,7	915
315	132,0	АИР315М6	989	95,0	94,9	0,90	0,87	234	8,0	1,7	2,9	995
355	160,0	АИР355S6	990	95,0	-	0,83	-	307	6,5	2,0	2,2	1610
355	200,0	АИР355М6	990	95,0	-	0.82	-	389	6,0	1,7	2,2	1690
355	250,0	АИР355L6	990	95,0	-	0,82	-	486	6,0	1,7	2,2	1750
750 об/мин ( 8 ПОЛЮСОВ)
71	0,18	АИР71A8	690	-	-	-	-	0,76	2,8	1,7	2,0	8,5
71	0,25	АИР71B8	690	-	-	-	-	1,05	2,6	1,7	2,0	9,1
80	0,37	АИР80A8	685	-	-	-	-	1,5	3,0	1,8	2,0	13,2
80	0,55	АИР80B8	685	-	-	-	-	2,1	3,0	1,8	2,1	15,6
90	0,75	АИР90L8	690	-	-	-	-	2,6	3,1	1,55	1,9	18,5
112	2,2	АИР112MA8	710	-	-	-	-	6,1	6,0	1,8	2,3	43,0
112	3,0	АИР112MB8	710	-	-	-	-	7,8	6,0	1,9	2,3	48,0
132	4,0	АИР132S8	710	-	-	-	-	11	5,0	2,1	2,6	64,0
132	5,5	АИР132M8	700	-	-	-	-	15	4,5	2,1	2,5	75,0
160	7.5	АИР160S8	730	85.0	85.4	0.73	0.65	18	5.5	1.8	2.4	125
160	11.0	АИР160М8	730	87.0	87.5	0.75	0.68	26	5.5	1.8	2.4	150
180	15.0	АИР180М8	730	88.0	88.7	0.76	0.69	35	5.5	1.7	2.7	180
200	18.5	АИР200М8	728	89.0	89.6	0.80	0.74	40	5.8	2.1	2.5	210
200	22.0	АИР200L8	725	89.5	90.0	0.77	0.70	48	6.0	2.0	2.5	225
225	30.0	АИР225М8	730	90.0	89.8	0.79	0.73	64	6.0	2.0	3.0	316
250	37.0	АИР250S8	738	92.0	92.2	0.80	0.76	76	6.0	1.8	2.5	435
250	45.0	АИР250М8	735	92.0	92.5	0.80	0.76	93	6.0	1.8	2.6	480
280	55.0	АИР280S8	735	93,0	93.2	0.80	0.76	113	6,5	1.9	3.0	570
280	75.0	АИР280М8	735	93.0	93.4	0.80	0.75	153	6.3	1.8	2.8	700
315	90.0	АИР315S8	740	94.2	94.2	0.82	0.78	178	6.0	1.3	2.3	915
315	110	АИР315М8	742	94.0	94.0	0.80	0.75	220	7.0	1.6	2.8	995
355	132,0	АИР 355S8	740	94,5	-	0,80	-	264	5,0	0,8	2,3	1620
355	160,0	АИР 355M8	743	95,5	95,5	0,78	0,73	326	6,0	1,7	2,4	1635
355	200,0	АИР 355L8	743	95,7	95,7	0,77	0,72	412	6,3	1,7	2,7	1890
