Электродвигатели переменного тока серии 4 АН 280 Ш асинхронные с короткозамкнутым ротором
Предназначены для привода шахтных подвесных проходческих насосов.
Степень защиты IP23. Исполнение: IM3010, IM3011. Климатическое исполнение: УЗ, ТЗ. Частота тока 50 Гц.
|
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Частота вращения, об/мин |
Исполнение по монтажу |
Масса, кг |
кпд, % |
Cos ф |
|
4АН280Ш-1 |
55 |
220/380, 380/660 |
1500 |
IM3010 |
965 |
91.2 |
0.85 |
|
4АН280Ш-1 |
55 |
220/380, 380/660 |
1500 |
IM3011 |
980 |
91.2 |
0.85 |
|
4 АН 280 Ш-2 |
75 |
220/380, 380/660 |
1500 |
IM3010 |
965 |
91.2 |
0.88 |
|
4 АН 280 Ш-2 |
75 |
220/380, 380/660 |
1500 |
IM3011 |
980 |
91.2 |
0.88 |
|
4 АН 280 Ш-3 |
110 |
220/380, 380/660 |
1500 |
IM3010 |
1000 |
91.2 |
0.90 |
|
4 АН 280 Ш-3 |
110 |
220/380, 380/660 |
1500 |
IM3011 |
1015 |
91.2 |
0.90 |
|
Тип двигателя |
Рисунок |
|
|
Исполнение IM3011 |
Исполнение IM3010 |
|
|
4АН280Ш-1 |

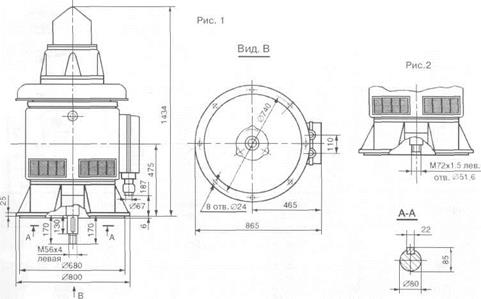

Рис. 1 |
Рис.2 |
|
4АН280Ш-1 |
||
|
4АН280Ш-1 |
||
