МЕТАЛУРГИЧЕСКИЕ И КРАНОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ Д
Электродвигатели постоянного тока тихоходные серии Д и ее модификаций
Предназначены для работы в электроприводах подъемно–транспортных машин, в горнодобывающей и
металлургической промышленности, а так же для общепромышленного применения.
Поставляются на комплектацию подъемно–транспортных механизмов и рольгангов в продолжительном
режиме, кратковременном и повторно–кратковременном режимах в условиях повышенной влажности,
запыленности и вибрации.
Конструктивное исполнение: на лапах, фланцевое, фланцево – вертикальное, комбинированное по
ГОСТ 2479-79 и специальное (по согласованию с заказчиком).
Степень защиты:
- для закрытого исполнения и в транспортном состоянии IP 54;
- для защищенного исполнения IP20, 23 по ГОСТ 17494-87.
Способ охлаждения:
- с независимой вентиляцией 1C16, 1C17, 1С36;
- с самовентиляцией 1С01, 1С41;
- c естественной вентиляцией 1C40 по ГОСТ 20459-87.
Климатическое исполнение: У, Т, УХЛ, О по ГОСТ 15150-69.
Категория размещения: 1, 2
Режим работы:
- для закрытого исполнения IP 54 и 1C40: повторно–кратковременный S3–ПВ 15, 25, 60, 100%, кратковременный S2 – 60, 30 мин.;
- для закрытого исполнения IP 54 и 1С41: S1, S3 – ПВ 100%;
- для защищенного исполнения IP20, 23 и 1C01, 16, 17, 36: S1, S3 – ПВ 100% по ГОСТ183-74.
Параметры сети питания: напряжение 110, 220, 300, 375, 400, 440, 550, 600, 750 В, либо другое (по
заказу потребителя);
Способы возбуждения: последовательное, смешанное, параллельное, параллельное со стабилизирующей обмоткой, независимое.
Класс изоляции: «Н» по ГОСТ 8865-87.
Уровень шума: средний уровень шума не превышает 85 дБА по ГОСТ 16372–84.
Основные технические характеристики:
Тип | Напряжение, В | Мощность, kВт | Режим работы | Частота вращения, мин -1, при возбуждении: | Макс. Uвращ., мин-1 | Масса, кг | ||||||||||||
последовательном | смешанном | паралл., со стабил. обмоткой | параллельном | независимом | ||||||||||||||
Д 12 | 220 | 2,5 | ПВ – 100%*, | 1100 | 1175 | 1140 | 1180 | — | 3600 | 130 | ||||||||
60 мин. | ||||||||||||||||||
Д 21 | 220 | 4,5 | ПВ – 100%*, | 900 | 1050 | 1000 | 1030 | 200 | ||||||||||
5,5 | 60 мин. | 1200 | 1450 | 1400 | 1440 | |||||||||||||
440 | 4 | 1050 | 1240 | 1200 | 1220 | |||||||||||||
Д 22 | 220 | 6 | ПВ – 100%*, | 850 | 1050 | 1070 | 1100 | 225 | ||||||||||
8 | 60 мин. | 1200 | 1390 | 1450 | 1510 | |||||||||||||
440 | 7 | 1180 | 1420 | 1420 | 1460 | |||||||||||||
Д 31 | 220 | 8 | ПВ – 100%*, | 800 | 870 | 820 | 840 | 310 | ||||||||||
12 | 60 мин. | 1100 | 1280 | 1310 | 1360 | |||||||||||||
440 | 6,7 | 800 | 850 | 860 | 875 | |||||||||||||
Д 32 | 220 | 12 | ПВ – 100%*, | 675 | 780 | 740 | 770 | — | 3300 | 365 | ||||||||
18 | 60 мин. | 960 | 1100 | 1140 | 1190 | |||||||||||||
440 | 17 | 970 | 1150 | 1150 | 1190 | |||||||||||||
Тип | Напряжение, В | Мощность, kВт | Режим работы | Частота вращения, мин -1, при возбуждении: | Макс. скорость вращения, мин-1 | Масса, кг | ||||||||||||
последовательном | смешанном | параллельном, со стабил. обмоткой | параллельном | независимом | ||||||||||||||
Д 41 | 220 | 16 | ПВ – 100%*, | 630 | 700 | 670 | 690 | — | 3000 | 540 | ||||||||
24 | 60 мин. | 970 | 1120 | 1060 | 1100 | — | ||||||||||||
440 | 15 | 660 | 710 | 695 | 710 | — | ||||||||||||
Д 806 | 220 | 22 | ПВ – 100%*, | 575 | 650 | 635 | 650 | — | 2600 | 635 | ||||||||
32 | 60 мин. | 900 | 980 | 980 | 1000 | — | ||||||||||||
440 | — | |||||||||||||||||
Д 808 | 220 | 47 | ПВ – 100%*, | 720 | 800 | 770 | 800 | — | 2300 | 885 | ||||||||
37 | 60 мин. | 525 | 575 | 565 | 575 | — | ||||||||||||
440 | — | |||||||||||||||||
Д 810 | 220 | 55 | ПВ – 100%*, | 500 | 550 | 540 | 550 | — | 1650 | 1250 | ||||||||
440 | 60 мин. | 510 | 560 | 550 | 560 | — | 1100 | |||||||||||
Д 812 | 220 | 75 | 60 мин | 475 | 515 | 500 | 515 | — | 1300 | 1550 | ||||||||
85 | ПВ – 100%* | |||||||||||||||||
440 | 75 | 60 мин | 500 | 520 | 510 | 520 | — | 1050 | ||||||||||
85 | ПВ – 100%* | |||||||||||||||||
Д 814 | 220 | 115 | 60 мин | 460 | 500 | 490 | 500 | — | 1250 | 2400 | ||||||||
125 | ПВ – 100%* | |||||||||||||||||
440 | 115 | 60 мин | 460 | 500 | 480 | 500 | — | 1000 | ||||||||||
125 | ПВ – 100%* | |||||||||||||||||
Д 816 | 220 | 150 | 60 мин | 450 | 480 | 470 | 480 | — | 1200 | 3200 | ||||||||
170 | ПВ – 100%* | |||||||||||||||||
440 | 160 | 60 мин | 460 | 490 | 480 | 490 | — | 960 | ||||||||||
170 | ПВ – 100%* | |||||||||||||||||
Д 818 | 220 | 186 | 60 мин. | 410 | 435 | 440 | 450 | — | 1100 | 4300 | ||||||||
200 | ПВ – 100%* | |||||||||||||||||
440 | 186 | 60 мин. | 410 | 435 | 440 | 450 | — | 870 | ||||||||||
200 | ПВ – 100%* | |||||||||||||||||
* - для исполнений с независимой, либо принудительной вентиляцией.

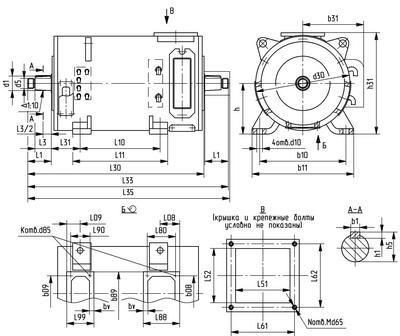

Габаритные, установочные и присоединительные размеры двигателей серии Д базового исполнения
Тип | Размеры, мм | Монтажное исп. | ||||||||||||||||||||||||||||||||
| b1 | b10 | b11 | b31 | b89 | bv | d1 | d5 | d10 | d30 | d65 | d85 | h | h1 | h5 | h31 | L1 | L3 | L10 | L11 | L30 | L31 | L33 | L35 | L51 | L52 | L61 | L62 | L08 | L09 | L88 | L99 | ||
Д 12 | 8 | 280 | 330 | 185 | 28 | – | 19 | 305 | 160 | 7 | 31 | 323 | 60 | – | 220 | 280 | 561 | 115 | – | – | IM 1001 | |||||||||||||
– | 644 | 654 | IM 1002 | |||||||||||||||||||||||||||||||
Д 21 | 10 | 300 | 350 | 215 | 35 | 361 | 180 | 8 | 38 | 373 | 80 | 194 | 244 | 665 | 170,5 | – | – | IM 1001 | ||||||||||||||||
– | 774 | 784 | IM 1002 | |||||||||||||||||||||||||||||||
Д 22 | 239 | 289 | 710 | – | – | IM 1001 | ||||||||||||||||||||||||||||
– | 819 | 829 | IM 1002 | |||||||||||||||||||||||||||||||
Д 31 | 14 | 390 | 460 | 250 | 50 | 26 | 432 | 225 | 9 | 53,5 | 453 | 110 | 250 | 310 | 752 | 173 | – | – | IM 1001 | |||||||||||||||
– | 896 | 906 | IM 1002 | |||||||||||||||||||||||||||||||
Д 32 | 320 | 380 | 822 | – | – | IM 1001 | ||||||||||||||||||||||||||||
– | 966 | 976 | IM 1002 | |||||||||||||||||||||||||||||||
Д 41 | 16 | 430 | 530 | 305 | 260 | 13 | 65 | М42×3-8g | 32 | 490 | 250 | 10 | 66,5 | 508 | 105 | 70 | 299 | 379 | 910 | 209 | – | – | 54 | 54 | 152 | 86 | IM 1003 | |||||||
– | 1050 | 1059 | IM 1004 | |||||||||||||||||||||||||||||||
Д 806 | 420 | 508 | 533 | 613 | 930 | 165 | – | – | IM 1003 | |||||||||||||||||||||||||
– | 1073 | 1082 | IM 1004 | |||||||||||||||||||||||||||||||
Д 808 | 20 | 476 | 560 | 335 | 292 | 80 | 550 | 280 | 12 | 80 | 562 | 130 | 90 | 628 | 710 | 1047 | 159 | – | – | 52 | 51 | 165 | 89 | IM 1003 | ||||||||||
– | 1206 | 1213 | IM 1004 | |||||||||||||||||||||||||||||||
Д 810 | 22 | 520 | 622 | 178 | 305 | 90 | М64×4-8g | 618 | 315 | 14 | 90,5 | 635 | 660 | 816 | 1145 | 178 | – | – | 54 | 54 | 178 | 92 | IM 1003 | |||||||||||
– | 1276 | 1286 | IM 1004 | |||||||||||||||||||||||||||||||
Д 812 | 25 | 570 | 686 | 172 | 349 | 16 | 100 | М72×4-8g | 35 | 676 | 340 | 99 | 692 | 165 | 120 | 724 | 914 | 1230 | 172 | – | – | 165 | 165 | 185 | 185 | 64 | 64 | 210 | 124 | IM 1003 | ||||
– | 1398 | 1408 | IM 1004 | |||||||||||||||||||||||||||||||
Д 814 | 28 | 636 | 762 | 200 | 387 | 120 | М90×4-8g | 42 | 780 | 375 | 16 | 120 | 762 | 813 | 1023 | 1375 | 200 | – | – | 165 | 165 | 185 | 185 | 86 | 86 | 235 | 140 | IM 1003 | ||||||
– | 1543 | 1553 | IM 1004 | |||||||||||||||||||||||||||||||
Д 816 | 686 | 826 | 212 | 406 | 25 | 130 | М100×4-8g | 850 | 400 | 129 | 824 | 200 | 150 | 890 | 1125 | 1510 | 212 | – | – | 240 | 240 | 260 | 260 | 115 | 114 | 279 | 168 | IM 1003 | ||||||
– | 1714 | 1724 | IM 1004 | |||||||||||||||||||||||||||||||
Д 818 | 32 | 760 | 914 | 201 | 457 | 140 | 48 | 940 | 450 | 18 | 140 | 918 | 990 | 1245 | 1590 | 201 | – | – | 240 | 240 | 260 | 260 | 99 | 98 | 305 | 181 | IM 1003 | |||||||
– | 1792 | 1802 |
