ЭЛЕКТРОДВИГАТЕЛИ АСИНХРОННЫЕ СЕРИИ ДАЗО4
Электродвигатели асинхронные трехфазные с короткозам-кнутым ротором серии ДАЗО4 предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, дымососы и др.). Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3000 В, 6000 В и 10000 В.
Двигатели напряжением 3000 В изготавливаются в габаритах двигателей напряжением 6000 В с сохранением мощности. Ток статора двигателей напряжением 3000 В в два раза больше, чем у двигателей напряжением 6000 В. Вид климатического исполнения двигателей напряжением 3000 В и 6000 В - У1, Т2.
Вид климатического исполнения двигателей напряжением 10000 В -У1.
Номинальный режим работы - продолжительный S1. Конструктивное исполнение двигателей - IM1001. Способ охлаждения двигателей - ICA01A61. Степень защиты - IP54, коробки выводов - IP55, наружного вентилятора - IP21.
Пуск двигателей прямой, обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 Uhom. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов, количество пусков не более 10000 за период эксплуатации и не более 500 пусков в год.
Двигатели имеют подшипники качения с пластичной смазкой. Контроль температуры подшипников осуществляется термопреобразователями сопротивления. Соединение двигателей с приводным механизмом осуществляется посредством упругих муфт. Изоляционные материалы обмотки статора класса нагре-востойкости не ниже «В». Изоляция обмотки статора термореактивная типа «Монолит-2».
Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки - звезда. Контроль температуры обмотки и сердечника статора осуществляется шестью медными термопреобразователями, заложенными в пазы статора. Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.
Тип двигателя | Мощность, кВт | Синхронная частота вращения, об/мин | Напряжение, В | кпд,% | coscp, о.е. | Ток статора.А | Мтах Мпот | Ms Мпот | JkL Inom | Маховый момент, кг м2 | |
ротора | допустимый механизма | ||||||||||
ДАЗО4-400ХК-4У1 | 315 | 1500 | 6000 | 93,7 | 0,86 | 38 | 2,8 | 1,3 | 7,0 | 44 | 680 |
ДАЗО4-400Х-4У1 | 400 | 1500 | 6000 | 94,2 | 0,87 | 47 | 2,8 | 1,3 | 7,0 | 48 | 920 |
ДАЗО4-400У-4У1 | 500 | 1500 | 6000 | 94,8 | 0,87 | 58,5 | 2,8 | 1,5 | 7,0 | 56 | 1120 |
ДАЗО4-450Х-4У1 | 630 | 1500 | 6000 | 94,7 | 0,87 | 74 | 2,5 | 1,2 | 7,0 | 88 | 1200 |
ДАЗО4-450У-4У1 | 800 | 1500 | 6000 | 95,0 | 0,88 | 92 | 2,6 | 1,3 | 7,0 | 104 | 1400 |
ДАЗО4-400ХК-6У1 | 250 | 1000 | 6000 | 93,2 | 0,83 | 31 | 2,5 | 1,3 | 6,5 | 64 | 1200 |
ДАЗО4-400Х-6У1 | 315 | 1000 | 6000 | 93,9 | 0,85 | 38 | 2,5 | 1,3 | 6,5 | 76 | 1400 |
ДАЗО4-400У-6У1 | 400 | 1000 | 6000 | 94,2 | 0,85 | 48 | 2,5 | 1,3 | 6,5 | 88 | 2400 |
ДАЗО4-450Х-6У1 | 500 | 1000 | 6000 | 94,4 | 0,85 | 60 | 2,4 | 1,3 | 6,5 | 132 | 3000 |
ДАЗО4-450У-6У1 | 630 | 1000 | 6000 | 94,7 | 0,85 | 75 | 2,4 | 1,3 | 6,5 | 156 | 3600 |
ДАЗО4-400Х-8У1 | 200 | 750 | 6000 | 92,5 | 0,77 | 27 | 2,3 | 1,2 | 6,0 | 80 | 2000 |
ДАЗО4-400У-8У1 | 250 | 750 | 6000 | 93,0 | 0,79 | 32,5 | 2,4 | 1,2 | 6,0 | 92 | 2400 |
ДАЗО4-450Х-8У1 | 315 | 750 | 6000 | 93,4 | 0,8 | 40,5 | 2,4 | 1,2 | 6,0 | 148 | 3200 |
ДАЗО4-450УК-8У1 | 400 | 750 | 6000 | 93,8 | 0,81 | 50,5 | 2,3 | 1,2 | 6,0 | 172 | 5200 |
ДАЗО4-450У-8У1 | 500 | 750 | 6000 | 94,2 | 0,82 | 62,0 | 2,3 | 1,2 | 6,0 | 200 | 6000 |
ДАЗО4-400У-10У1 | 200 | 600 | 6000 | 92,0 | 0,74 | 28,0 | 2,3 | 1,3 | 6,0 | 92 | 3200 |
ДАЗО4-450Х-10У1 | 250 | 600 | 6000 | 92,5 | 0,78 | 33,0 | 2,3 | 1,3 | 6,0 | 152 | 6000 |
ДАЗО4-450У-10У1 | 315 | 600 | 6000 | 93,0 | 0,80 | 41,0 | 2,3 | 1,3 | 6,0 | 172 | 6000 |
ДАЗО4-450Х-12У1 | 200 | 500 | 6000 | 91,7 | 0,75 | 28,0 | 2,3 | 1,3 | 5,5 | 164 | 7600 |
ДАЗО4-450У-12У1 | 250 | 500 | 6000 | 92,2 | 0,75 | 35,0 | 2,3 | 1,3 | 5,5 | 184 | 10000 |
ДАЗО4-400ХК-4Т2 | 250 | 1500 | 6000 | 93,0 | 0,87 | 30,0 | 2,7 | 1,1 | 7,1 | 44 | 500 |
ДАЗО4-400Х-4Т2 | 315 | 1500 | 6000 | 93,6 | 0,89 | 36,5 | 2,6 | 1,1 | 6,6 | 48 | 680 |
ДАЗО4-400У-4Т2 | 400 | 1500 | 6000 | 94,2 | 0,89 | 45,5 | 2,4 | 1,1 | 6,6 | 56 | 920 |
ДАЗО4-450Х-4Т2 | 500 | 1500 | 6000 | 94,0 | 0,88 | 58,0 | 2,6 | 1,1 | 7,0 | 88 | 1000 |
ДАЗО4-450У-4Т2 | 630 | 1500 | 6000 | 94,7 | 0,89 | 72,0 | 2,2 | 1,0 | 6,5 | 104 | 1200 |
ДАЗО4-400ХК-6Т2 | 200 | 1000 | 6000 | 92,6 | 0,84 | 24,7 | 2,2 | 1,2 | 6,5 | 64 | 1400 |
ДАЗО4-400Х-6Т2 | 250 | 1000 | 6000 | 93,0 | 0,86 | 30,0 | 2,4 | 1,2 | 6,5 | 76 | 1800 |
ДАЗО4-400У-6Т2 | 315 | 1000 | 6000 | 93,6 | 0,84 | 38,6 | 2,2 | 1,2 | 6,5 | 88 | 2400 |
ДАЗО4-450Х-6Т2 | 400 | 1000 | 6000 | 94,2 | 0,85 | 48,0 | 2,2 | 1,2 | 6,5 | 132 | 2800 |
ДАЗО4-450У-6Т2 | 500 | 1000 | 6000 | 94,5 | 0,86 | 59,5 | 2,4 | 1,2 | 6,6 | 156 | 3400 |
ДАЗО4-400Х-8Т2 | 160 | 750 | 6000 | 92,0 | 0,77 | 21,7 | 2,4 | 1,3 | 6.5 | 80 | 1800 |
ДАЗО4-400У-8Т2 | 200 | 750 | 6000 | 92,6 | 0,79 | 26,3 | 2,2 | 1,3 | 6,5 | 92 | 2200 |
ДАЗО4-450Х-8Т2 | 250 | 750 | 6000 | 93,3 | 0,81 | 32,0 | 2,4 | 1,2 | 6,0 | 148 | 2400 |
ДАЗО4-450УК-8Т2 | 315 | 750 | 6000 | 93,4 | 0,83 | 39,0 | 2,2 | 1,1 | 5,6 | 172 | 5200 |
ДАЗО4-450У-8Т2 | 400 | 750 | 6000 | 93,5 | 0,81 | 51,0 | 2,3 | 1,2 | 6,0 | 200 | 5600 |
ДАЗО4-450Х-10Т2 | 200 | 600 | 6000 | 92,0 | 0,81 | 26,0 | 2,3 | 1.2 | 6,0 | 152 | 4000 |
ДАЗО4-450У-10Т2 | 250 | 600 | 6000 | 92,5 | 0,80 | 32,5 | 2,3 | 1,3 | 6,0 | 172 | 6000 |

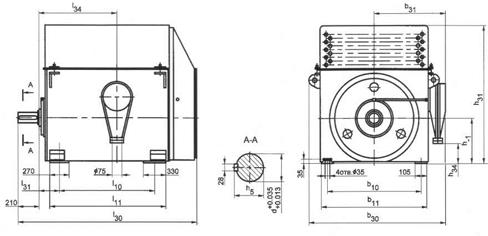

Габаритные, установочные, присоединительные размеры и масса двигателей серии ДАЗО4 напряжением 6 кВ
Размеры в миллиметрах
Тип двигателя | b10 | b11 | b30 | b31 | d | l10 | l11 | l30 | l31 | l34 | h | h5 | h31 | h34 | Масса, кг |
ДАЗО4-400ХК-4 | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 | 2190 |
ДАЗО4-400Х-4 | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 | 2330 |
ДАЗО4-400У-4 | 800 | 940 | 1320 | 710 | 100 | 1000 | 1240 | 1875 | 200 | 840 | 400 | 106 | 1270 | 100 | 2630 |
ДАЗО4-400ХК-6 | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 | 2220 |
ДАЗО4-400Х-6 | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 | 2380 |
ДАЗО4-400У-6 | 800 | 940 | 1320 | 710 | 100 | 1000 | 1240 | 1875 | 200 | 840 | 400 | 106 | 1270 | 100 | 2650 |
ДАЗО4-400Х-8 | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 | 2340 |
ДАЗО4-400У-8 | 800 | 940 | 1320 | 710 | 100 | 1000 | 1240 | 1875 | 200 | 840 | 400 | 106 | 1270 | 100 | 2610 |
ДАЗО4-400У-10 | 800 | 940 | 1320 | 710 | 100 | 1000 | 1240 | 1875 | 200 | 840 | 400 | 106 | 1270 | 100 | 2590 |
ДАЗО4-450Х-4 | 900 | 1040 | 1420 | 760 | 110 | 900 | 1190 | 1825 | 224 | 790 | 450 | 116 | 1475 | 205 | 2900 |
ДАЗО4-450У-4 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1925 | 224 | 890 | 450 | 116 | 1475 | 205 | 3300 |
ДАЗО4-450Х-6 | 900 | 1040 | 1420 | 760 | 110 | 900 | 1190 | 1825 | 224 | 790 | 450 | 116 | 1475 | 205 | 2950 |
ДАЗО4-450У-6 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1925 | 224 | 890 | 450 | 116 | 1475 | 205 | 3350 |
ДАЗО4-450Х-8 | 900 | 1040 | 1420 | 760 | 110 | 900 | 1190 | 1825 | 224 | 790 | 450 | 116 | 1475 | 205 | 2870 |
ДАЗО4-450УК-8 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1925 | 224 | 890 | 450 | 116 | 1475 | 205 | 3200 |
ДАЗО4-450У-8 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1925 | 224 | 890 | 450 | 116 | 1475 | 205 | 3470 |
ДАЗО4-450Х-10 | 900 | 1040 | 1420 | 760 | 110 | 900 | 1190 | 1825 | 224 | 790 | 450 | 116 | 1475 | 205 | 2770 |
ДАЗО4-450У-10 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1925 | 224 | 890 | 450 | 116 | 1475 | 205 | 3100 |
ДАЗО4-450Х-12 | 900 | 1040 | 1420 | 760 | 110 | 900 | 1190 | 1825 | 224 | 790 | 450 | 116 | 1475 | 205 | 2860 |
ДАЗО4-450У-12 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1925 | 224 | 890 | 450 | 116 | 1475 | 205 | 3120 |
Тип Мощность, двигателя кВт | Синхронная частота вращения, об/мин | Напряжение, В | КПД, % | cos<p, о.е. | Ток статора.А | Мтах Мпот | Ms Мпот | Ш Inom | Маховый момент, кг м2 | |
ротора | допустимый механизма | |||||||||
ДАЗО4-85/37К-4У1 315 | 1500 | 10000 | 92,6 | 0,85 | 23,0 | 2,0 | 1,2 | 7,0 | 84 | 680 |
ДАЗО4-85/37-4У1 400 | 1500 | 10000 | 93,0 | 0,86 | 29,0 | 2,0 | 1,0 | 7,0 | 84 | 920 |
ДАЗО4-85/43-4У1 500 | 1500 | 10000 | 93,6 | 0,85 | 36,0 | 2,2 | 1,2 | 7,0 | 96 | 1120 |
ДАЗО4-85/49-4У1 630 | 1500 | 10000 | 94,1 | 0,86 | 45,0 | 2,0 | 1,2 | 7,0 | 107 | 1200 |
ДАЗО4-85/55-4У1 800 | 1500 | 10000 | 94,6 | 0,86 | 57,0 | 2,0 | 1,2 | 7,0 | 118 | 1400 |
Габаритные, установочные, присоединительные размеры и масса двигателей серии ДАЗО4 напряжением 10 кВ
Размеры в миллиметрах
Тип двигателя | l10 | l11 | l30 | l33 | Масса, кг |
ДАЗО4-85/37К-4У1 | 1000 | 1340 | 1975 | 870 | 2820 |
ДАЗО4-85/37-4У1 | 1000 | 1340 | 1975 | 870 | 2820 |
ДАЗО4-85/43-4У1 | 1000 | 1340 | 1975 | 870 | 3065 |
ДАЗО4-85/49-4У1 | 1120 | 1460 | 2095 | 990 | 3325 |
ДАЗО4-85/55-4У1 | 1120 | 1460 | 2095 | 990 | 3530 |
