2B, 2ВР
Электродвигатели асинхронные взрывозащищенные серии 2ВР
применяются во взрывоопасных производствах угольной, сланцевой и других отраслей промышленности. Электродвигатели 2ВР250, 2ВР280 предназначены для эксплуатации во всех отраслях угольной промышленности, в том числе и шахтах, опасных по газу (метан) и угольной пыли.
Структура условного обозначения:
2ВР | Х | Х | Х | Х |
1 | 2 | 3 | 4 |
2 – порядковый номер серии;
В – взрывобезопасные;
Р – рудничные;
1 – габарит, мм (250 или 280);
2 - установочный размер по длине станины: буквы S, М или L (меньший, средний или больший);
3 - число полюсов (2, 4, 6, 8);
4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Исполнение по взрывозащите двигателей 2ВР:
РВ 3В, ExdI (для поставок на экспорт).
Основные технические характеристики:
- степень защиты электродвигателей 2ВР250, 2ВР280 - IР54, а кожуха наружного вентилятора - IР20.
- класс нагревостойкости изоляции обмоток F и H по ГОСТ 8865-93;
- конструктивное исполнение по способу монтажа IM1001, M9701 по ГОСТ 2479-79 (по заказам двигатели могут изготавливаться с двумя цилиндрическими концами вала по ГОСТ 1280-66);
- климатическое исполнение У2,5; Т2,5 по ГОСТ 15150-69;
- номинальный режим работы электродвигателей 2В250, 2В280 — продолжительный S1 по ГОСТ 183—74 (допускается эксплуатация электродвигателей в режимах работы S2, S3, S4 и S6).
Технические характеристики

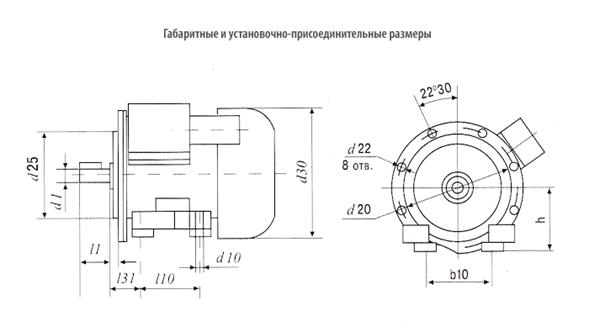

Тип двигателя | Мощность, кВт при частоте вращения | Размеры вала, мм при частоте вращения d1xL1 | Установочно-присоединительные размеры, мм | |||||||||||
2p=2 | 2p=4 | 2p=6 | 2p=8 | 3000 | 1500 | L10 | L31 | b10 | d10 | d20 | d22 | d25 | h | |
3000 | 1500 | 1000 | 750 | об/мин | об/мин | |||||||||
об/мин | об/мин | об/мин | об/мин | |||||||||||
2В, 2ВР250S | 75 | 75 | 45 | 37 | 65х140 | 75x140 | 311 | 168 | 406 | 24 | 600 | 24 | 550 | 250 |
2В, 2ВР250М | 90 | 90 | 55 | 45 | 65х140 | 75x140 | 349 | 168 | 406 | 24 | 600 | 24 | 550 | 250 |
2В, 2ВР280S | 110 | 110 | 75 | 55 | 70х170 | 80x170 | 368 | 190 | 457 | 24 | 600 | 24 | 550 | 280 |
2В, 2ВР280М | 90 | 75 | 80x170 | 419 | 190 | 457 | 24 | 600 | 24 | 550 | 280 |
