ВАО2, ВАО4, ВАСО – 6кВ
Электродвигатели асинхронные c короткозамкнутым ротором взрывозащищенные ВАО2, ВАО3, ВАОУ предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц в шахтах, опасных по газу и пыли, а также во взрывоопасных зонах помещений и наружных установок.
По требованию заказчика могут быть изготовлены на частоту 60 Гц.
| Структура обозначения | Вид климатического обозначения |
| Двигатели имеют следующую структуру обозначения: ВАО - взрывозащищенный асинхронный обдуваемый; 2, 3 - номер серии; 450, 560, 630-габарит (высота оси вращения, мм); S,M,L,LA,LB-условная длинна станины 4, 6, 8-число полюсов. | Для нужд народного хозяйства и для поставки на экспорт в страны с умеренным климатом - У2,5;Для поставки на экспорт в страны с тропическим климатом - Т2,5. |
| Конструктивное исполнение по способу монтажа | |
| IM1001 | |
| Коробка выводов двигателей должна располагаться сбоку справа, если смотреть со стороны выступающего конца вала. По заказу потребителя двигатели могут изготавливаться с коробков выводов, расположенной слева. Возможен поворот коробки выводов через 900. | |
| Класс изоляции и способы защиты | Исполнение по взрывозащите |
| F и H , ICA 0151 | ВАО2-450, 560 – 1ExdIIBT4 (ExdIIBT4);1ExdIIBT4/2ExdIICT5 кроме ацетилена; PB-4B (ExdI); ВАО2-630– 1ExdIIBT4(ExdIIBT4);1ExdIIBT4/2ExdIICT5 кроме ацетилена; ВАО3 – 1ExdIIСТ5; ВАОУ – PB-4B (ExdI). |
| Степень защиты | |
| Электродвигателей – IР54. Наружного вентилятора со стороны входа воздуха –IP20. | |
Технические характеристики двигателей ВАО2, ВАО3, ВАОУ
| Тип электродвигателя | Мощ-ность,кВт | Напря-жение, В | Частота | КПД, | COSф | Масса, |
| ВАО2, ВАО3-450 S4 | 200 | 6000 | 1500 | 93,7 | 0,88 | 1800 |
| ВАО2, ВАО3-450 M4 | 250 | 94,3 | 1950 | |||
| ВАО2, ВАО3-450 LA4 | 315 | 95,0 | 0,89 | 2300 | ||
| ВАО2, ВАО3-450 LB4 | 400 | 95,2 | 2650 | |||
| ВАО2, ВАО3-450 M6 | 200 | 1000 | 93,7 | 0,83 | 2050 | |
| ВАО2, ВАО3-450 LA6 | 250 | 94,2 | 0,84 | 2500 | ||
| ВАО2, ВАО3-450 LB6 | 315 | 94,7 | 2750 | |||
| ВАО2, ВАО3-450 LA8 | 200 | 750 | 93,4 | 0,79 | 2600 | |
| ВАО2, ВАО3-450 LB8 | 250 | 94,0 | 2800 | |||
| ВАО2, ВАО3-560 S4 | 500 | 1500 | 95,0 | 0,9 | 3000 | |
| ВАО2, ВАО3-560 M4 | 630 | 95,5 | 3350 | |||
| ВАО2, ВАО3-560 LA4 | 800 | 95,7 | 4000 | |||
| ВАО2, ВАО3-560 LA4 | 630 | 10000 | 94,9 | 4050 | ||
| ВАО2, ВАО3-560 LB4 | 1000 | 6000 | 96,0 | 4900 | ||
| ВАО2, ВАО3-560 LB4 | 800 | 10000 | 95,4 | 4950 | ||
| ВАО2, ВАО3-560 S6 | 400 | 6000 | 1000 | 94,8 | 0,83 | 3400 |
| ВАО2, ВАО3-560 M6 | 500 | 95,2 | 0,84 | 3800 | ||
| ВАО2, ВАО3-560 LA6 | 630 | 95,3 | 4500 | |||
| ВАО2, ВАО3-560 LB6 | 800 | 95,5 | 0,85 | 5600 | ||
| ВАО2, ВАО3-560 S8 | 315 | 750 | 94,7 | 0,78 | 3500 | |
| ВАО2, ВАО3-560 M8 | 400 | 95,0 | 3900 | |||
| ВАО2, ВАО3-560 LA8 | 500 | 95,2 | 0,79 | 4600 | ||
| ВАО2, ВАО3-560 LB8 | 630 | 95,5 | 5700 | |||
| ВАО2-630 S4 | 1250 | 1500 | 96,0 | 0,9 | 7200 | |
| ВАО2-630 M4 | 1600 | 96,4 | 7250 | |||
| ВАО2-630 L4 | 2000 | 96,6 | 9300 | |||
| ВАО2-630 S6 | 1000 | 1000 | 96,2 | 0,85 | 7900 | |
| ВАО2-630 M6 | 1250 | 96,3 | 9300 | |||
| ВАО2-630 S8 | 800 | 750 | 95,9 | 0,81 | 7900 | |
| ВАО2-630 M8 | 1000 | 96,0 | 9300 | |||
| ВАО2-630 M4 | 1250 | 10000 | 1500 | 95,9 | 0,9 | 7950 |
| ВАО2-630 S4 | 1000 | 95,6 | 7250 | |||
| ВАО2-630 L4 | 1600 | 96,1 | 9350 | |||
| ВАОУ-630 S4 | 1250 | 6000 | 96,0 | 7200 | ||
| ВАОУ-630 M4 | 1600 | 96,4 | 7250 | |||
| ВАОУ-630 L4 | 2000 | 96,6 | 9300 | |||
| ВАОУ-630 S4 | 1000 | 10000 | 96,0 | 7250 | ||
| ВАОУ-630 M4 | 1250 | 96,4 | 7950 | |||
| ВАОУ-630 L4 |
Электродвигатели ВАО4
Габаритные, установочные и присоединительные размеры BAO4
Исполнение IM1001 BAO4-450
| Тип электро-двигателя | Размеры, мм | Масса, кг | |||||||||||
| l1 | l10 | I12 | l30 | l34 | d1 | d30 | b1 | b11 | b12 | h5 | h31 | ||
| BAO4-450S -2 | 140 | 560 | 325 | 1460+15,0 | 880 | 70 | 836+9,0 | 20 | 870 | 130 | 74,5 | 970+9,0 | 1720 |
| BAO4-450M – 2 | 560 | 325 | 1500+15,0 | 920 | 836+9,0 | 20 | 1850 | ||||||
| BAO4-450LA-2 | 710 | 325 | 1570+15,0 | 990 | 836+9,0 | 20 | 2100 | ||||||
| BAO4-450LB-2 | 710 | 325 | 1680+15,0 | 1100 | 836+9,0 | 20 | 2350 | ||||||
| BAO4-450S-4 | 210 | 630 | 325 | 1585+15,0 | 790 | 100 | 836+9,0 | 28 | 106 | 925+9,0 | 2150 | ||
| BAO4-450M-4 | 710 | 325 | 1635+15,0 | 860 | 836+9,0 | 28 | 2350 | ||||||
| BAO4-450LA-4 | 710 | 325 | 1725+15,0 | 950 | 836+9,0 | 28 | 2500 | ||||||
| BAO4-450LB-4 | 800 | 400 | 1825+15,0 | 1100 | 836+9,0 | 28 | 2700 | ||||||
| BAO4-450M-6 | 710 | 325 | 1680+15,0 | 870 | 836+9,0 | 28 | 2350 | ||||||
| BAO4-450LA-6 | 710 | 325 | 1800+15,0 | 990 | 836+9,0 | 28 | 2500 | ||||||
| BAO4-450LB-6 | 800 | 400 | 1900+15,0 | 1120 | 836+9,0 | 28 | 2600 | ||||||
| BAO4-450LA-8 | 710 | 325 | 1800+15,0 | 990 | 836+9,0 | 28 | 2500 | ||||||
| BAO4-450LB-8 | 800 | 400 | 1900+15,0 | 1100 | 836+9,0 | 28 | 2600 | ||||||
Исполнение IM1001 BAO4-560S-2, BAO4-560M-2
Исполнение IM1001 BAO4-560LA-2, BAO4-560LB-2
| Тип электро-двигателя | Размеры, мм | Масса, кг | |||||||
| b31 | b32 | b33 | h31 | h34 | l10 | l30 | l34 | ||
| BАО4-560S-2 | 741+8,0 | 480+6,3 | 685 | 1076+9,0 | 330 | 630 | 2250+15,0 | 1320 | 3300 |
| BАО4-560M-2 | 741+8,0 | 685 | 710 | 2300+15,0 | 1350 | 3500 | |||
| BАО4-560LA-2 | 920+9,0 | 650+7,0 | 890 | 1320+12,5 | 505 | 800 | 2180+15,0 | 1400 | 4700 |
| BАО4-560LB-2 | 920+9,0 | 890 | 900 | 2270+15,0 | 1490 | 4900 | |||
Электродвигатели асинхронные трехфазные с короткозамкнутым ротором обдуваемые взрывозащищенные серии ВАО предназначены для продолжительного режима работы S1 в шахтах, опасных по газу и пыли, а также во взрывоопасных зонах помещений и наружных установок.
Электродвигатели асинхронные трехфазные с короткозамкнутым ротором обдуваемые взрывозащищенные серии ВАО предназначены для продолжительного режима работы S1 в шахтах, опасных по газу и пыли, а также во взрывоопасных зонах помещений и наружных установок.
По требованию заказчика могут быть изготовлены:
- · на другие мощности, напряжения и частоту сети;
- · с другими установочно-присоединительными размерами с учетом требований контракта;
- · с обмоткой короткозамкнутого ротора из меди или ее сплавов для повышения эксплуатационной надежности.
Смазка подшипников для ВАО4-560-2 - жидкая, для остальных - консистентная.
| Структура обозначения ВАО Х-ХХХХ-ХХХ | Вид климатического обозначения |
| Двигатели имеют следующую структуру обозначения: · ВАО2 -взрывобезопасный асинхронный обдуваемый; · X-цифра 4 - номер серии; буква У-углесосный. · Х-высота оси вращения(280-630мм) · Х-устанвочный размер по длинне станины(S,M,L); · X-длина сердечника статора (А или В, отсутствие буквы означает только одну длину сердечник-первую) · Х-число полюсов:2,4,6,8,10; · ХХ-климатическое исполнение электродвигателя (У,Т) и категория размещения (2,5) по ГОСТ 15150-79. | Для нужд народного хозяйства и для поставки на экспорт в страны с умеренным климатом - У2,5; Для поставки на экспорт в страны с тропическим климатом - Т2,5. Для районов с холодным климатом - ХЛ2, 5 |
| Конструктивное исполнение по способу монтажа | |
| · IM1001 -горизонтальное на лапах, с двумя подшипниковыми щитами, с одним свободным концом вала. | |
| Класс нагревостойкости изоляции | Исполнение по взрывозащите |
| F · ВАО4-450; ВАО5-450; ВАО4-560-2 -ICA 0141 - обдуваемые с самовентиляцией; · ВАО4-560-4,6,8; ВАО4-630; ВАО4У - ICA 0151 - обдуваемые с самовентиляцией. | · ВАО4-450, ВАО4-560, ВАО4-630 –1ExdIIBT4; PB-4B; PBExdI · ВАО4У – PB-4B; PBExdI. |
| Степень защиты | |
| · корпуса и коробки выводов – IР54. · кожуха наружного вентилятора – IP20. |
Основные преимущества электродвигателей серии ВАО4 относительно серии ВАО2 и других аналогов достигнуты за счет:
- · повышения уровня пусковых характеристик;
- · снижения местных перегревов активных частей;
- · повышения механической прочности конструкции путем применения стального оребрения корпуса, обеспечивающего надежность фиксации пакета статора в станине и предотвращающего ослабления его крепления в процессе эксплуатации;
- · снижения уровня вибрации и акустических шумов;
- · увеличения прочности вала за счет применения более качественного стального проката;
- · применения новых взрывозащищенных приборов контроля температуры подшипников;
- · применения цельной изоляционной панели в коробке выводов;
- · обеспечения стационарного контроля вибрации (по требованию заказчика);
- · обеспечения контроля температуры обмотки и сердечника статора (по требованию заказчика);
- · применения подшипников фирмы SKF (по требованию заказчика).
Пуск двигателя: прямой, обеспечивается как при номинальном напряжении, так и при падении напряжения сети за время пуска до 0,8 Uном.
Двигатели ВАО4-450-2, ВАО5-450-2, ВАО4-560-2 допускают два пуска подряд из холодного состояния с интервалом между пусками не менее 15 мин или один пуск из горячего состояния. Последующие пуски не ранее, чем через 3 ч работы двигателей. Количество пусков в год до 1000.
Двигатели ВАО4У допускают четыре пуска подряд из холодного состояния, два пуска из горячего состояния, с интервалом между пусками от 3 до 5 мин и допустимым количеством пусков до 8 в сутки.
Двигатели изготавливаются с одним цилиндрическим концом вала по ГОСТ 12080 и поставляются комплектно со шпонками по ГОСТ 23360. Коробка выводов имеет три силовых зажима и зажим заземления, допускает ввод бронированного кабеля с медными жилами. Двигатели отличает высокая надежность, простота и удобство в обслуживании и эксплуатации, длительный срок службы.
Основные технические характеристики двигателей ВАО4
| Тип электро-двигателя | Мощ-ность, кВт | Напря-жение, В | Частота вращения(синхр.), об/мин | КПД, % | cosф | МмахМном | Мпуск_Мном | Iпуск_Iном | Момент инерции двигателякг*м2ротора |
| ВАО4-450 S-2 | 200 | 6000 | 3000 | 93,6 | 0,89 | 1,1 | 7,0 | 3,1 | 2,53 |
| ВАО4-450 М-2 | 250 | 6000 | 3000 | 94,3 | 0,87 | 1,0 | 7,0 | 3,1 | 2,85 |
| ВАО4-450 LA-2 | 315 | 6000 | 3000 | 95,0 | 0,91 | 1,2 | 7,0 | 3,1 | 3,51 |
| ВАО4-450 LB-2 | 400 | 6000 | 3000 | 95,3 | 0,92 | 1,3 | 7,5 | 3,1 | 4,47 |
| ВАО4-450 S-4 | 200 | 6000 | 1500 | 93,7 | 0,88 | 1,0 | 6,0 | 2,5 | 6,4 |
| ВАО4-450 М-4 | 250 | 6000 | 1500 | 94,3 | 0,88 | 1,1 | 6,0 | 2,5 | 7,5 |
| ВАО4-450 LA-4 | 315 | 6000 | 1500 | 94,8 | 0,88 | 1,1 | 6,0 | 2,5 | 9,1 |
| ВАО4-450 LB-4 | 400 | 6000 | 1500 | 95,3 | 0,9 | 1,0 | 6,0 | 2,5 | 12,0 |
| ВАО4-450 М-6 | 200 | 6000 | 1000 | 93,6 | 0,83 | 1,0 | 6,0 | 2,3 | 12,0 |
| ВАО4-450 LA-6 | 250 | 6000 | 1000 | 94,0 | 0,84 | 1,0 | 6,5 | 2,3 | 16,0 |
| ВАО4-450 LB-6 | 315 | 6000 | 1000 | 94,6 | 0,84 | 1,0 | 6,5 | 2,3 | 19,0 |
| ВАО4-450 LA-8 | 200 | 6000 | 750 | 93,8 | 0,77 | 1,0 | 6,0 | 2,2 | 21,0 |
| ВАО4-450 LB-8 | 250 | 6000 | 750 | 94,1 | 0,77 | 1,0 | 6,0 | 2,2 | 25,5 |
| ВАО4-560 S-2 | 500 | 6000 | 3000 | 94,8 | 0,9 | 1,0 | 6,0 | 2,7 | 11,0 |
| ВАО4-560 М-2 | 630 | 6000 | 3000 | 95,1 | 0,9 | 1,0 | 6,0 | 2,7 | 12,0 |
| ВАО4-560 LA-2 | 800 | 6000 | 3000 | 95,5 | 0,9 | 1,1 | 7,0 | 2,8 | 13,0 |
| ВАО4-560 LB-2 | 1000 | 6000 | 3000 | 95,9 | 0,92 | 1,1 | 7,0 | 2,8 | 18,0 |
| ВАО4-560 S-4 | 500 | 6000 | 1500 | 95,0 | 0,9 | 1,3 | 6,5 | 2,5 | 28,0 |
| 400 | 10000 | 1500 | 94,5 | 0,88 | 1,1 | 6,5 | 2,5 | ||
| ВАО4-560 М-4 | 630 | 6000 | 1500 | 95,5 | 0,9 | 1,3 | 6,5 | 2,5 | 32,0 |
| 500 | 10000 | 1500 | 94,7 | 0,88 | 1,2 | 6,5 | 2,5 | ||
| ВАО4-560 LA-4 | 800 | 6000 | 1500 | 95,7 | 0,9 | 1,3 | 6,5 | 2,5 | 34,0 |
| 630 | 10000 | 1500 | 94,9 | 0,9 | 1,3 | 6,5 | 2,5 | ||
| ВАО4-560 LB-4 | 1000 | 6000 | 1500 | 96,0 | 0,9 | 1,3 | 6,5 | 2,5 | 39,0 |
| 800 | 10000 | 1500 | 95,4 | 0,9 | 1,3 | 6,5 | 2,5 | ||
| BAO4-560 S-6 | 400 | 600 | 1000 | 94,8 | 0,83 | 1,1 | 5,5 | 2,2 | 36,0 |
| BAO4-560 M-6 | 500 | 6000 | 1000 | 95,2 | 0,84 | 1,1 | 5,5 | 2,2 | 42,0 |
| BAO4-560 LA-6 | 630 | 6000 | 1000 | 95,3 | 0,84 | 1,1 | 5,5 | 2,2 | 51,0 |
| BAO4-560 LB-6 | 800 | 6000 | 1000 | 95,5 | 0,85 | 1,1 | 5,5 | 2,2 | 62,0 |
| BAO4-560 S-8 | 315 | 6000 | 750 | 94,7 | 0,78 | 1,0 | 5,5 | 2,2 | 43,0 |
| BAO4-560 M-8 | 400 | 6000 | 750 | 95,0 | 0,78 | 1,0 | 5,5 | 2,2 | 52,0 |
| BAO4-560 LA-8 | 500 | 6000 | 750 | 95,2 | 0,79 | 1,0 | 5,5 | 2,2 | 63,0 |
| BAO4-560 LB-8 | 630 | 6000 | 750 | 95,5 | 0,79 | 1,0 | 5,5 | 2,2 | 77,0 |
| BAO4-630 S-4 | 1250 | 6000 | 1500 | 96,0 | 0,9 | 1,1 | 6,0 | 2,3 | 72,0 |
| 1000 | 10000 | 1500 | 95,6 | 0,9 | 1,1 | 6,5 | 2,3 | ||
| BAO4-630 M-4 | 1600 | 6000 | 1500 | 96,4 | 0,9 | 1,1 | 6,0 | 2,3 | 85,0 |
| 1250 | 10000 | 1500 | 95,9 | 0,9 | 1,1 | 6,5 | 2,3 | ||
| BAO4-630L-4 | 2000 | 6000 | 1500 | 96,6 | 0,9 | 1,1 | 6,0 | 2,3 | 104,0 |
| 1600 | 10000 | 1500 | 96,1 | 0,9 | 1,1 | 6,5 | 2,3 | ||
| BAO4-630LA-4 | 2000 | 10000 | 1500 | 96,2 | 0,9 | 1,1 | 6,5 | 2,5 | 104,0 |
| BAO4-630 S-6 | 1000 | 6000 | 1000 | 96,2 | 0,85 | 1,0 | 6,3 | 2,2 | 123,0 |
| BAO4-630 M-6 | 1250 | 6000 | 1000 | 96,3 | 0,85 | 1,0 | 5,9 | 2,1 | 148,0 |
| BAO4-630 S-8 | 800 | 6000 | 750 | 95,9 | 0,81 | 1,0 | 5,1 | 2,0 | 150,0 |
| BAO4-630 M-8 | 1000 | 6000 | 750 | 96,0 | 0,81 | 1,0 | 5,7 | 2,1 | 180,0 |
| ВАО4У-630 S-4 | 1250 | 6000 | 1500 | 95,6 | 0,9 | 1,1 | 6,0 | 2,3 | 7200 |
| 1000 | 10000 | 7250 | |||||||
| ВАО4У-630 M-4 | 1000 | 6000 | 95,9 | ||||||
| 1250 | 10000 | 7950 | |||||||
| ВАО4У-630 L-4 | 2000 | 6000 | 96,1 | 9300 | |||||
| 1600 | 10000 | 9350 |
Электродвигатели ВАСО
Назначение и эксплуатационные характеристики ВАСО
Электродвигатели асинхронные с короткозамкнутым ротором взрывозащищенные вертикальные ВАСО предназначены для безредукторного привода аппаратов воздушного охлаждения.
По требованию заказчика могут быть изготовлены:
- · на другие мощности, напряжения и частоту сети;
- · с другими установочно-присоединительными размерами с учетом требований контракта.
Режим работы: продолжительный S1 от сети переменного тока частотой 50Гц.
Структура обозначения ВАСО
Двигатели имеют следующую структуру обозначения:
- · ВАСО -взрывозащищенный асинхронный специальный обдуваемый;
- · 4 - номер серии;
- · 22, 30, 37, 55, 75, 90-мощность двигателя, кВт;
- · 14; 24; 32-число полюсов.
Вид климатического обозначения
- У1
- ХЛ1
- Т1
Конструктивное исполнение по способу монтажа
- M9633
Класс изоляции
- F / ICA 0141
Исполнение по взрывозащите
- 1ExdIIBT4
- 1ExdllCT4
- 2ExdllCT3
Степень защиты
- корпуса и коробки выводов – IР54
Основные преимущества электродвигателей серии ВАСО4 по сравнению с ВАСО, ВАСО2:
- сниженная на 30-40 % масса двигателя;
- применение при изготовлении обмотки статора технологии «Монолит-2» аналогично высоковольтным электродвигателям, что значительно повышает эксплуатационный ресурс машин;
- возможность работы в режимах регулирования частоты вращения в составе частотно регулируемых электроприводов;
- удобство подключения к сети за счет применения цельной изоляционной панели в коробке выводов;
Двигатели отличает высокая надежность, простота и удобство в обслуживании и эксплуатации, длительный срок службы. По установочно-присоединительным размерам электродвигатели серии ВАСО4 взаимозаменяемы с электродвигателями серии ВАСО и ВАСО2.
Основные технические характеристики двигателей ВАСО
| Тип электродвигателя | Мощность, | Напряжение, | Частота | КПД, | cos ф | Масса, |
| ВАСО4 - 22 - 14 | 22 | 380 | 428,6 | 87,7 | 0,73 | 805 |
| ВАСО4 - 30 - 14 | 30 | 380 | 428,6 | 90,3 | 0,75 | 855 |
| ВАСО4 - 37 - 14 | 37 | 380 | 428,6 | 90,5 | 0,76 | 1065 |
| ВАСО4 - 37 - 24 | 37 | 380 | 250 | 91,5 | 0,63 | 1640 |
| ВАСО4 - 55 - 24 | 55 | 380 | 250 | 92,5 | 0,68 | 2325 |
| ВАСО4 - 75 - 24 | 75 | 380 | 250 | 93,3 | 0,67 | 2940 |
| ВАСО4 - 90 - 24 | 90 | 380 | 250 | 93,6 | 0,66 | 4240 |
| ВАСО4 - 30 - 32 | 30 | 380 | 187,5 | 90,7 | 0,56 | 2325 |
| ВАСО4 - 75 - 32 | 75 | 380 | 187,5 | 91,7 | 0,57 | 4785 |

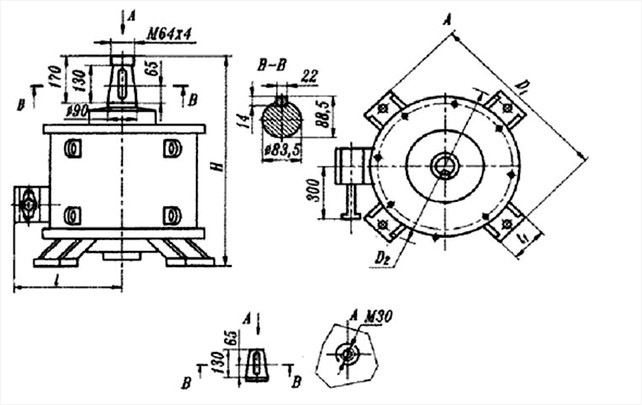

| Тип электродвигателя | h | l1 | d1 | l | d2 |
| ВАСО4-22-14 | 985 | 550 | 922 | 140 | 810 |
| ВАСО4-30-14 | 985 | 550 | 922 | 140 | 810 |
| ВАСО4-37-14 | 985 | 550 | 922 | 140 | 810 |
| ВАСО4-37-24 | 1116 | 750 | 1450 | 300 | 1350 |
| ВАСО4-55-24 | 1266 | 750 | 1450 | 300 | 1350 |
| ВАСО4-75-24 | 1316 | 750 | 1450 | 300 | 1350 |
| ВАСО4-90-24 | 1020 | 750 | 1450 | 300 | 1350 |
| ВАСО4-30-32 | 880 | 750 | 1450 | 300 | 1350 |
| ВАСО4-75-32 | 1060 | 750 | 1450 | 300 | 1350 |
