ВРП
Электродвигатели асинхронные взрывозащищенные серии ВРПприменяются во взрывоопасных производствах угольной и горнорудной промышленности. Они предназначены для привода погрузочных машин, проходческих комбайнов и других механизмов, применяемых в шахтах, помещениях и наружных установках, опасных по газу (метану) и угольной пыли.
Структура условного обозначения:
ВАО2 |
Х |
Х |
Х |
Х |
Х |
1 |
2 |
3 |
4 |
5 |
В – взрывобезопасный;
Р – рудничный;
П - для подземных работ;
1 – габарит, мм (две или три цифры);
2 - установочный размер по длине станины: буквы S, М или L (меньший, средний или больший);
3 - длина сердечника: А - меньшая, В - большая при условии сохранения установочного размера; отсутствие буквы означает, что при данном установочном размере (S, М или L) выполняется только одна длина сердечника;
4 - число полюсов (2, 4, 6, 8);
5 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Исполнение по взрывозащите двигателей ВРП:
РВ 3В, Exdl (для поставки на экспорт).
Основные технические характеристики:
- степень защиты электродвигателей ВРП по ГОСТ 17494-72:
коробки выводов от внешних воздействий соответствует IР54;
кожуха вентилятора - IР20 со стороны входа,
кожуха вентилятора - IP10 со стороны выхода воздуха.
- класс нагревостойкости изоляции обмоток не ниже F по ГОСТ 8865-93;
- конструктивное исполнение по способу монтажа по ГОСТ 2479-79:
IМ 1081, IМ 4081, IМ9781 – для ВРП 160, ВРП 180;
IМ 1001, IМ 9701, IМ 4001, IМ 4011 – для ВРП 200, ВРП 225.
- климатическое исполнение У2,5; Т2,5 по ГОСТ 15150-69;
- номинальный режим работы электродвигателей ВРП — S1 и S4 по ГОСТ 183—74.
Технические характеристики
Тип двигателя |
Мощность, кВт при частоте вращения |
Размеры вала, мм при частоте вращения d1xL1 |

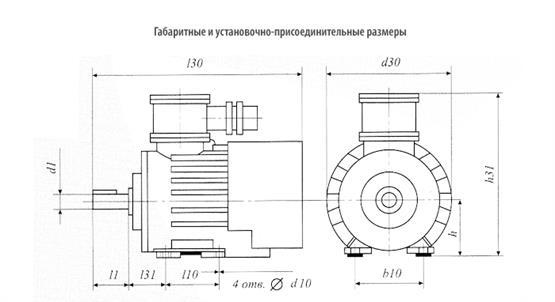

Установочно-присоединительные размеры, мм |
Габаритные размеры, мм |
||||||||||
2p=2 3000 об/мин |
2p=4 1500 об/мин |
2p=6 1000 об/мин |
2p=8 750 об/мин |
3000 об/мин |
1500 об/мин |
L10 |
L31 |
b10 |
d10 |
h |
d30 |
L30 |
h31 |
|
ВРП160S |
15 |
15 |
11 |
7,5 |
42х110 |
48x110 |
178 |
108 |
254 |
15 |
160 |
420 |
705 |
525 |
ВРП160M |
18,5 |
18,5 |
15 |
11 |
42х110 |
48x110 |
210 |
108 |
254 |
15 |
160 |
420 |
755 |
525 |
ВРП180S |
22 |
22 |
|
|
48х110 |
55x110 |
203 |
121 |
279 |
15 |
180 |
460 |
765 |
565 |
ВРП180M |
30 |
30 |
18,5 |
15 |
48х110 |
55x110 |
241 |
121 |
279 |
15 |
180 |
460 |
810 |
565 |
ВРП200M |
37 |
37 |
22 |
18,5 |
55х110 |
60x140 |
267 |
133 |
318 |
19 |
200 |
475 |
1015 |
610 |
ВРП200L |
45 |
45 |
30 |
22 |
55х110 |
60x140 |
305 |
133 |
318 |
19 |
200 |
475 |
1035 |
610 |
ВРП225M |
55 |
55 |
37 |
30 |
55х110 |
60x140 |
310 |
149 |
356 |
19 |
225 |
500 |
1045 |
660 |
