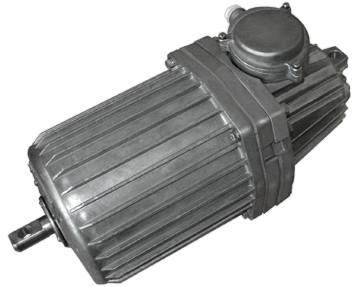

Толкатели ТЭ-50 и ТЭ-80
Электрогидравлические толкатели ТЭ-50, ТЭ-80 применяются в подъемно-транспортном оборудовании в составе барабанных и дисковых тормозов, а также для привода механизмов автоматики.
Основные технические данные и характеристики
Наименования параметров |
Величина параметра |
|
ТЭ-50 |
ТЭ-80 |
|
Номинальное усилие подъема, Н |
500 |
800 |
Максимальное усилие подъема, Н |
800 |
1120 |
Ход штока, мм |
65 |
|
Время подъема штока в нагретом состоянии при 25оС, с |
0,6 |
|
Время обратного хода штока в нагретом состоянии при 25оС, с |
0,5 |
|
Электродвигатель: |
|
|
Номинальная мощность, Квт |
0,25 |
0,37 |
Номинальный ток двигателя при 25±10оС , А |
0,48 |
0,57 |
Номинальное напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Число оборотов двигателя (синхронное), об/мин |
2800 |
|
Объем рабочей жидкости, л |
4 |
|
Количество включений в час |
1200 |
|
Режимы работы |
S1, S3 |
|
Масса толкателя с рабочей жидкостью, кг |
19 |
20 |
Толкатели предназначены для применения в подъемно-транспортном оборудовании в составе барабанных и дисковых тормозов, а также для привода механизмов автоматики.
Толкатели ТЭ-50 устанавливаются на тормозах ТКГ-300, толкатели ТЭ-80 устанавливаются на тормозах ТКГ-400 и ТКГ-500.
Толкатели предназначены для работы в повторно-кратковременном режиме S3 (ПВ=60%) с частотой включений до 1200 в час, а также в режиме S1 (ПВ=100%) при температуре окружающей среды не выше 35оС.
Толкатели поставляются маслонаполненными. При их заполнении, например, после ремонта, необходимо использовать трансформаторное масло с вязкостью не менее 20 мм2/сек при +20оС (1000 мм2/сек при -30оС) для эксплуатации при температуре окружающей среды до -25 оС, при температуре окружающей среды до -40оС использовать силиконовые жидкости с вязкостью 50 мм2/сек при +20оС (500 мм2/сек при -50оС).
Толкатели могут эксплуатироваться в следующих условиях: климатические факторы внешней среды должны соответствовать исполнению У2 или ХЛ2 по ГОСТ 15150-69; окружающая среда не должна содержать взрывоопасных концентраций пыли, паров или газов, а также паров или газов, разрушающих металл, изоляцию и резину. Допустимые колебания напряжения от 0,85 до 1,1 Uном.
