Горизонтальные насосы типов АД, Д, 1Д, 2Д
Конструкция насосов: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, с полуспиральным подводом жидкости к рабочему колесу двухстороннего входа.
Материалы исполнения проточной части насосов:
• рабочее колесо - чугун СЧ20 или СЧ25,
• вал - Сталь 45.
Уплотнение вала насосов: сальниковое - с гидравлическим затвором.
Насосы типов АД, Д, 1Д применяют для перекачивания воды на насосных станциях городского, промышленного и сельского водоснабжения, для осушения и орошения земельных угодий.
Перекачиваемые среды:
• вода и жидкости, сходные с водой по вязкости (до 36 сСт) и химической активности;
• температура перекачиваемых сред - до 358К (до +85°С);
• абразивные включения:
• микротвердость частиц - до 6,5 ГПа (650 кГс/мм );
• содержание по массе - не более 0,05%;
• размер частиц - не более 0,2 мм.
Допускаемая вакуумметрическая высота всасывания - от 2,5 м до 5,5 м.
Климатическое исполнение и категория размещения - УХЛ4
(в закрытом помещении при температуре окружающего воздуха от +ГС до +55°С).
Условия эксплуатации насосов типов АД, Д, 1Д:
• условия перекачивания среды - стационарные;
• насос может работать как с разрежением, так и с подпором на входе.
Ограничения применения насосов:
• не допускается эксплуатация насосов во взрывоопасных и пожароопасных помещениях;
• не допускается эксплуатация на объектах, расположенных в жилой зоне, без шумоизоляции;
• не допускается перекачка горючих и легковоспламеняющихся жидкостей.
Расшифровка условного типового обозначения насоса:
Д 200-90а | д | 200 | 90 | а |
Насос двустороннего входа | Подача, м3/ч | Напор, м | Обточка рабочего колеса |

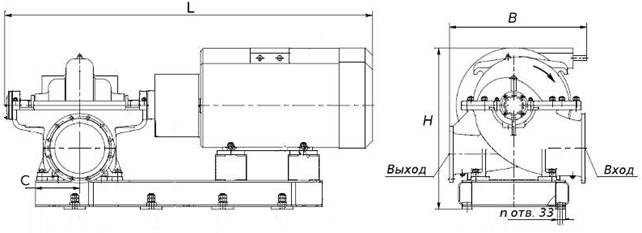

Основные технические характеристики насосных агрегатов типов Д, 1Д, 2Д, АД
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | ||||||
Q, м3/ч | Н, м | КЗ, м | Тип | Nд, кВт | п, мин-1 | LxBxH | Dy | Dy1 | ||
Д200-36 | 200 | 36,0 | 4,3 | 4АМН180М4 | 37 | 1450 | 1625x799x835 | 150 | 125 | 760 |
Д200-36 | 200 | 36 0 | 4,3 | 5А200М4 | 37 | 1450 | 1625x799x835 | 150 | 125 | 800 |
Д200-36а | 190 | 29,7 | 5 3 | 4AMH180S4 | 30 | 1450 | 1500x799x790 | 150 | 125 | 680 |
Д200-36а | 190 | 29,7 | 5 3 | АИР180М4 | 30 | 1450 | 1500x799x790 | 150 | 125 | 715 |
Д200-366 | 180 | 25,0 | 6,0 | 4АМН160М4 | 22 | 1450 | 1422x799x730 | 150 | 125 | 630 |
Д200-366 | 180 | 25 0 | 6,0 | АИР180S4 | 22 | 1450 | 1422x799x730 | 150 | 125 | 645 |
1Д200-90 | 200 | 90,0 | 5,9 | 4АМН225М2 | 90 | 2900 | 1487x530x815 | 150 | 100 | 705 |
1Д200-90 | 200 | 90,0 | 5 9 | 5АМ250М2 | 90 | 2900 | 1727x557x850 | 150 | 100 | 780 |
1Д200-90а | 180 | 74,0 | 5,7 | 5AH200L2 | 75 | 2900 | 1487x530x795 | 150 | 100 | 645 |
1Д200-90а | 180 | 74,0 | 5,7 | 5AM250S2 | 75 | 2900 | 1687x530x850 | 150 | 100 | 740 |
1Д200-906 | 160 | 62,0 | 5,5 | 5АН200М2 | 55 | 2900 | 1395x530x700 | 150 | 100 | 525 |
1Д200-906 | 160 | 62,0 | 5,5 | 5АМ225М2 | 55 | 2900 | 1582x530x815 | 150 | 100 | 605 |
1Д250-125 | 250 | 125 | 6.0 | 5АН280А2 | 160 | 2900 | 1707x775x770 | 150 | 100 | 1085 |
1Д250-125 | 250 | 125 | 6.0 | 5AM315S2 | 160 | 2900 | 2007x895x965 | 150 | 100 | 1245 |
1Д250-125а^ | 240 | 101 | 6,4 | 4АМН250М2 | 132 | 2900 | 1707x775x770 | 150 | 100 | 985 |
1Д250-125а^ | 240 | 101 | 6,4 | 5АМ280М2 | 132 | 2900 | 1952x865x895 | 150 | 100 | 1195 |
1Д315-50 | 315 | 50 | 6,5 | 5AH200L2 | 75 | 2900 | 1487x600x830 | 200 | 150 | 650 |
1Д315-50 | 315 | 50 | 6,5 | 5AM250S2 | 75 | 2900 | 1687x600x880 | 200 | 150 | 821 |
1Д315-50а | 300 | 42 | 6,7 | 5АН200М2 | 55 | 2900 | 1477x600x830 | 200 | 150 | 561 |
1Д315-50а | 300 | 42 | 6,7 | 5АМ225М2 | 55 | 2900 | 1582x600x840 | 200 | 150 | 662 |
1Д315-506 | 220 | 36 | 6,8 | 4АМН180М2 | 45 | 2900 | 1392x600x785 | 200 | 150 | 556 |
1Д315-506 | 220 | 36 | 6,8 | 5A200L2 | 45 | 2900 | 1572x600x830 | 200 | 150 | 587 |
Д320-50 | 320 | 50 | 6,5 | 4АМН225М4 | 75 | 1450 | 1550x966x890 | 200 | 150 | 1002 |
Д320-50 | 320 | 50 | 6,5 | 5AM250S4 | 75 | 1450 | 1750x966x890 | 200 | 150 | 1112 |
Д320-50а | 300 | 39 | 6,7 | 5АН200М4 | 55 | 1450 | 1574x640x900 | 200 | 150 | 885 |
Д320-50а | 300 | 39 | 6,7 | 5АМ225М4 | 55 | 1450 | 1654x640x900 | 200 | 150 | 968 |
Д320-506 | 260 | 29 | 6,8 | 5АН200М4 | 45 | 1450 | 1660x640x885 | 200 | 150 | 810 |
Д320-506 | 260 | 29 | 6,8 | 5A200L4 | 45 | 1450 | 1664x640x885 | 200 | 150 | 853 |
1Д315-71 | 315 | 71 | 6,5 | 5АМН250М2 | 110 | 2900 | 1877x660x910 | 200 | 150 | 898 |
1Д315-71 | 315 | 71 | 6,5 | 5AM280S2 | 110 | 2900 | 1912x600x880 | 200 | 150 | 1170 |
1Д315-71а | 300 | 63 | 7,0 | 4АМН225М2 | 90 | 2900 | 1687x600x845 | 200 | 150 | 842 |
1Д315-71а | 300 | 63 | 7,0 | 5АМ250М2 | 90 | 2900 | 1727x600x880 | 200 | 150 | 857 |
1Д500-63 | 500 | 63 | 4,5 | 5АН280В4 | 160 | 1450 | 2155x820x910 | 250 | 150 | 1410 |
1Д500-63 | 500 | 63 | 4,5 | 5A315S4 | 160 | 1450 | 2435x900x1050 | 250 | 150 | 1650 |
1Д500-63а | 450 | 53 | 4,8 | 5АН280А4 | 132 | 1450 | 2115x820x910 | 250 | 150 | 1440 |
1Д500-63а | 450 | 53 | 4,8 | 5АМ280М4 | 132 | 1450 | 2360x890x1020 | 250 | 150 | 1596 |
1Д500-636 | 400 | 44 | 5,0 | 5АМН250М4 | 110 | 1450 | 1995x780x990 | 250 | 150 | 1190 |
1Д500-636 | 400 | 44 | 5,0 | 5AM280S4 | 110 | 1450 | 2320x890x1020 | 250 | 150 | 1520 |
1Д630-90 | 630 | 90 | 5,5 | ДАВ-315^УЗ | 315 | 1450 | 2555x1000x1085 | 250 | 200 | 2432 |
1Д630-90 | 630 | 90 | 5,5 | ДАЗО4-400ХК-4 | 315 | 1450 | 2930x1210x1520 | 250 | 200 | 3034 |
1Д630-90 | 630 | 90 | 5,5 | 5АМН315М4 | 250 | 1450 | 2455x1000x1085 | 250 | 200 | 2310 |
1Д630-90 | 630 | 90 | 5,5 | 6АМ355М4 | 250 | 1450 | 2555x1000x1085 | 250 | 200 | 2352 |
1Д630-90а | 550 | 74 | 5,8 | 5АН315А4 | 200 | 1450 | 2155x1000x1150 | 250 | 200 | 1604 |
1Д630-90а | 550 | 74 | 5,8 | 5АМ315М4 | 200 | 1450 | 2475x1040x1100 | 250 | 200 | 1685 |
1Д630-906 | 500 | 60 | 5,9 | 5АН280В4 | 160 | 1450 | 2155x1000x990 | 250 | 200 | 1447 |
1Д630-90б | 500 | 60 | 5,9 | 5AM315S4 | 160 | 1450 | 2440x1040x1100 | 250 | 200 | 1627 |
1Д630-90 | 500 | 38 | 5,0 | 5АН315А6 | 132 | 980 | 2930x1210x1520 | 250 | 200 | 1505 |
1Д630-90a | 470 | 30 | 5,1 | 5AM280S6 | 75 | 980 | 2550x1000x1150 | 250 | 200 | 1562 |
1Д630-906 | 420 | 25 | 5,2 | 5АМ250М6 | 55 | 980 | 2155x1000x990 | 250 | 200 | 1407 |
2Д630-90 | 630 | 90 | 5,5 | 6АН355А2 | 315 | 2900 | 2415x930x930 | 250 | 200 | 1831 |
2Дб30-90а | 550 | 74 | 5,8 | 5AMH315S2 | 200 | 2900 | 2225x855x855 | 250 | 200 | 1460 |
2Д630-90б | 500 | 60 | 5,9 | 5АМН280М2 | 160 | 2900 | 2185x855x855 | 250 | 200 | 1345 |
1Д630-125 | 630 | 125 | 5,5 | 6АН355В4 | 400 | 1450 | 2430x790x975 | 250 | 150 | 2370 |
1Д630-125 | 630 | 125 | 5,5 | А4-400ХК4 | 400 | 1450 | 2705x1320x1580 | 250 | 150 | 2970 |
1Д630-125а | 550 | 101 | 5,6 | 6АН355А4 | 315 | 1450 | 2360x795x1045 | 250 | 150 | 2160 |
1Д630-125а | 550 | 101 | 5,6 | ДАВ-315-4УЗ | 315 | 1450 | 2185x795x1115 | 250 | 150 | 2735 |
1Д630-1256 | 500 | 82 | 5,7 | 5АН315В4 | 250 | 1450 | 2205x710x1000 | 250 | 150 | 2060 |
1Д630-1256 | 500 | 82 | 5,7 | ДАВ-250-4УЗ | 250 | 1450 | 2555x795x1115 | 250 | 150 | 2460 |
2Д630-125 | 630 | 125 | 5,5 | 5АН355В2 | 400 | 2900 | 2540x780x945 | 250 | 150 | 2420 |
2Д630-125а | 560 | 95 | 5,7 | 5АН355А2 | 315 | 2900 | 2450x780x945 | 250 | 150 | 2240 |
2Д630-1256 | 500 | 60 | 5,7 | 5АМН315М2 | 250 | 2900 | 2260x780x895 | 250 | 150 | 2060 |
1Д800-56 | 800 | 56 | 5,0 | 5АН315А4 | 200 | 1450 | 2155x900x1020 | 300 | 200 | 1479 |
1Д800-56 | 800 | 56 | 5,0 | 5АМ315М4 | 200 | 1450 | 2470x1040x1100 | 300 | 200 | 1660 |
1Д800-56а | 740 | 48 | 5,1 | 5АН280А4 | 132 | 1450 | 2120x880x1020 | 300 | 200 | 1409 |
1Д800-56а | 740 | 48 | 5,1 | 5А280М4 | 132 | 1450 | 2362x935x1065 | 300 | 200 | 1552 |
1Д800-566 | 700 | 40 | 5,2 | 5АМН250М4 | 110 | 1450 | 2000x880x1233 | 300 | 200 | 1186 |
1Д800-566 | 700 | 40 | 5,2 | 5A280S4 | 110 | 1450 | 2362x935x1065 | 300 | 200 | 1520 |
1Д1250-63 | 800 | 28 | 5,5 | 5АН280М6 | 110 | 980 | 2200x950x1015 | 350 | 250 | 1780 |
1Д1250-63а | 740 | 24 | 5,6 | 5АМН250М6 | 75 | 980 | 2500x1015x1015 | 350 | 250 | 1730 |
1Д1250-636 | 710 | 20 | 5,7 | 5AMH250S6 | 55 | 980 | 2150x1100x1100 | 350 | 250 | 1520 |
1Д1250-636 | 710 | 20 | 5,7 | 5АМ250М6 | 55 | 980 | 2150x1100x1100 | 350 | 250 | 1590 |
1Д1250-63 | 1250 | 63 | 6,0 | 5АН355А4 | 315 | 1450 | 2475x900x1405 | 350 | 250 | 2360 |
1Д1250-63 | 1250 | 63 | 6,0 | ДАВ-315^УЗ | 315 | 1450 | 2645x1050x1220 | 350 | 250 | 2740 |
1Д1250-63а | 1100 | 52 | 6,1 | 5АН315В4 | 250 | 1450 | 2245x950x1025 | 350 | 250 | 2260 |
1Д1250-63а | 1100 | 52 | 6,1 | ДАВ-250^УЗ | 250 | 1450 | 2596x1050x1225 | 350 | 250 | 2535 |
1Д1250-636 | 1050 | 44 | 6,2 | 5АН315А4 | 200 | 1450 | 2195x1025x1025 | 350 | 250 | 1950 |
1Д1250-636 | 1050 | 44 | 6,2 | 5АМ315М4 | 200 | 1450 | 2500x1015x1150 | 350 | 250 | 2250 |
1Д1250-125 | 1250 | 125 | 5,5 | А4-400-У4 | 630 | 1450 | 3208x1577x1700 | 350 | 200 | 4023 |
1Д1250-125 | 1250 | 125 | 5,5 | ДАЗО-450Х4 | 630 | 1450 | 3243x1420x1706 | 350 | 200 | 4600 |
1Д1250-125а | 1150 | 102 | 5,6 | А4-400-Х4 | 500 | 1450 | 2938x1370x1640 | 350 | 200 | 3783 |
1Д1250-125а | 1150 | 102 | 5,6 | ДАЗО-450У4 | 500 | 1450 | 3263x1370x1675 | 350 | 200 | 4349 |
1Д1250-1256 | 1030 | 87 | 5,7 | 5АН355В4 | 400 | 1450 | 2663x786x1215 | 350 | 200 | 2861 |
1Д1250-1256 | 1030 | 87 | 5,7 | А4-400-ХК4 | 400 | 1450 | 2938x1377x1640 | 350 | 200 | 3643 |
1Д1600-90 | 1000 | 40 | 5,0 | 5АН315В6 | 160 | 980 | 2841x1200x1240 | 350 | 300 | 2960 |
1Д1600-90а | 970 | 34 | 5,1 | 5АН315А6 | 132 | 980 | 2781x1200x1240 | 350 | 300 | 2800 |
1Д1600-906 | 870 | 30 | 5,2 | 5АН280В6 | 110 | 980 | 2736x1200x1240 | j 350 | 300 | 2550 |
1Д1600-90 | 1600 | 90 | 7,0 | A4-400Y4 | 630 | 1450 | 3208x1570x1705 | 350 | 300 | 4500 |
1Д1600-90 | 1600 | 90 | 7,0 | ДАЗО-450Х4 | 630 | 1450 | 3243x1470x1705 | 350 | 300 | 4460 |
1Д1600-90а | 1450 | 75 | 7,1 | А4-400Х4 | 500 | 1450 | 2938x1370x1640 | 350 | 300 | 3700 |
1Д1600-906 | 1300 | 63 | 7,2 | А4-400ХК4 | 400 | 1450 | 2938x1370x1640 | 350 | 300 | 3500 |
1Д1600-906 | 1300 | 63 | 7,2 | 5AMH355S4 | 315 | 1450 | 2593x1200x1240 | 350 | 300 | 2800 |
2Д2000-21 | 2000 | 21 | 5,0 | 5АН315В6 | 160 | 980 | 2835x1350x1260 | 500 | 400 | 2850 |
2Д2000-21 | 2000 | 21 | 5,0 | 6A355S6 | 160 | 980 | 3040x1350x1260 | 500 | 400 | 3150 |
2Д2000-21а | 1850 | 19 | 5,0 | 5АН315А6 | 132 | 980 | 2765x1350x1260 | 500 | 400 | 3000 |
2Д2000-21а | 1850 | 19 | 5,0 | 5АМ315М6 | 132 | 980 | 2895x1350x1260 | 500 | 400 | 3100 |
2Д2000-216 | 1700 | 17 | 5,0 | 5АН280В6 | 110 | 980 | 2735x1350x1260 | 500 | 400 | 2950 |
2Д2000-216 | 1700 | 17 | 5,0 | 5AM315S6 | 110 | 980 | 2895x1350x1260 | 500 | 400 | 3050 |
2Д2000-21 | 1600 | 13 | 3,0 | 5AMH280S8 | 75 | 730 | 2865x1200x1400 | 500 | 400 | 2670 |
2Д2000-21а | 1500 | 10 | 3,0 | 5AMH280S8 | 75 | 730 | 2865x1200x1400 | 500 | 400 | 2650 |
2Д2000-216 | 1400 | 9 | 3,0 | 5АМН250М8 | 55 | 730 | 2896x1200x1400 | 500 | 400 | 2640 |
АД2000-21-2 | 2000 | 21 | 5,0 | 6A355S6 | 160 | 980 | 2895x1200x1400 | 500 | 400 | 3470 |
АД2000-21а-2 | 1850 | 19 | 5,0 | 5АН315А6 | 132 | 980 | 2795x1200x1400 | 500 | 400 | 3170 |
АД2000-216-2 | 1700 | 17 | 5,0 | 5АН280В6 | 110 | 980 | 2695x1200x1400 | 500 | 400 | 2950 |
АД2000-100-2 | 2000 | 100 | 7,0 | А4-450У-6 | 800 | 980 | 3845x1550x1405 | 500 | 300 | 5730 |
АД2000-100а-2 | 1900 | 88 | 7,0 | А4-450Х-6 | 630 | ' 980 | 3355x1550x1770 | 500 | 300 | 509Q |
АД2000-1006-2 | 1800 | 80 | 7,0 | ДАЗО-450У6 | 630 | 980 | 3655x1550x1770 | 500 | 300 | 5780 |
АД2500-62-2 | 2500 | 62 | 6,0 | А4-450Х-6 | 630 | 980 | 3460x1670x1810 | 500 | 400 | 5930 |
АД2500-62а-2 | 2300 | 52 | 6,0 | A4-400Y-6 | 500 | 980 | 3260x1670x1810 | 500 | 400 | 5620 |
АД2500-62-2 | 2000 | 34 | 4,0 | А4-400Х-8 | 250 | 730 | 3410x1670x1750 | 500 | 400 | 5304 |
АД2500-62а-2 | 1800 | 34 | 4,0 | А4-400Х-8 | 250 | 730 | 3410x1670x1750 | 500 | 400 | 5294 |
АД3200-33-2 | 3200 | 33 | 6,5 | А4-400Х-6 | 400 | 980 | 3445x1760x1800 | 600 | 500 | 5250 |
АД3200-ЗЗа-2 | 3000 | 29 | 6,5 | А4-400ХК-6 | 315 | 980 | 3445x1760x1800 | 600 | 500 | 5100 |
АД3200-336-2 | 2800 | 25 | 6,5 | А4-400ХК-6 | 315 | 980 | 3445x1760x1800 | 600 | 500 | 5100 |
АД3200-33-2 | 2500 | 17 | 4,0 | 5АН355А8 | 160 | 730 | 3445x1760x1800 | 600 | 500 | 5250 |
АД3200-33а-2 | 2400 | 15 | 4,0 | 5АН355В8 | 132 | 730 | 3345x1760x1800 | 600 | 500 | 4850 |
АД3200-336-2 | 2500 | 13 | 4,0 | 5АН315А8 | 110 | 730 | 3245x1760x1800 | 600 | 500 | 4450 |
АД3200-75-2 | 3200 | 75 | 6,5 | СДН-2-16-36-6 | 1000 | 1000 | 4310x1740x1700 | 600 | 400 | 8930 |
АД3200-75а-2 | 3000 | 65 | 6,5 | А4-450Y-6 | 800 | 980 | 3710x1740x1910 | 600 | 400 | 7250 |
АД3200-75-2 | 2500 | 42 | 4,0 | СД2-85/40-8 | 400 | 730 | .4310x1740x1700 | 600 | 400 | 8930 |
АД3200-75а-2 | 2300 | 35 | 4,0 | А4-450Х-8 | 400 | 730 | 3710x1740x1910 | 600 | 400 | 7250 |
АД4000-95-2 | 4000 | 95 | 7,0 | СДН-2-16-50-6 | 1600 | 1000 | 4850x2200x1800 | 600 | 500 | 12050 |
АД4000-95а-2 | 3700 | 82 | 7,0 | СДН2-16-49-6 | 1250 | 1000 | 4660x2200x1800 | 600 | 500 | 11090 |
АД4000-95-2 | 3200 | 50 | 4,5 | A4-450Y-8 | 630 | 750 | 4000x2200x1755 | 600 | 500' | 8530 |
АД4000-95а-2 | 3000 | 45 | 4,5 | A4-450Y-8 | 630 | 730 | 3940x2200x2010 | 600 | 500 | 8560 |
АД6300-27-3 | 6300 | 27 | 7,5 | А4-450У-8 | 630 | 730 | 3710x1960x2170 | 800 | 600 | 8430 |
АД6300-27а-3 | 5800 | 24 | 7,5 | A4^50YK-8 | 500 | 730 | 3710x1960x2170 | 800 | 600 | 8150 |
АД6300-276-3 | 5450 | 22 | 7,5 | А4-450Х-8 | 400 | 730 | 3610x1960x2170 | 800 | 600 | 7900 |
АД6300-27-3 | 5000 | 17 | 5,0 | А4-450Х-10 | 315 | 585 | 3710x1960x2170 | 800 | 600 | 7810 |
АД6300-27а-3 | 5800 | 24 | 5,0 | A4-400Y-10 | 250 | 585 | 3610x1960x2170 | 800 | 600 | 7580 |
АД6300-276-3 | 5450 | 22 | 5,0 | А4-400Х-10 | 200 | 585 | 3510x1960x2170 | 800 | 600 | 7380 |
АД6300-80-2 | 6300 | 80 | 6,5 | СДН-2-17-56-8 | 2000 | 750 | 5470x2385x2150 | 800 | 600 | 18170 |
АД6300-80а-2 | 5900 | 70 | 6,5 | СДН2-17-44-8 | 1600 | 750 | 5300x2385x2195 | 800 | 600 | 16680 |
АД6300-806-2 | 5500 | 60 | 6,5 | СДН2-16-59-8 | 1250 | 750 | 5170x2385x2150 | 800 | 600 | 15470 |
АД6300-80-2 | 5000 | 50 | 5,5 | СДН2-16-56-10 | 1000 | 600 | 5220x2385x2115 | 800 | 600 | 15290 |
АД6300-80а-2 | 4700 | 45 | 5,5 | СДНЗ-2-16^4-10 | 800 | 600 | 5470x2305x2000 | 800 | 600 | 14270 |
АД6300-806-2 | 4400 | 38 | 5,5 | СДН2-16-36-10 | 630 | 600 | 5140x2305x2000 | 800 | 600 | 13850 |
