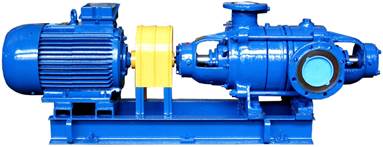

Насосы конденсатные типов Кс, КсВ
Конструкция насосов типа Кс:
центробежные спиральные насосы.
Исполнения конденсатных насосов.
• Горизонтальные однокорпусные насосы спирального типа, одностороннего входа:
• двухступенчатые насосы типов Кс12-50, Кс-20-50.
• четырехступенчатые насосы типов Кс12-110, Кс20-110.
• Горизонтальные секционные однокорпусные насосы типов Кс32-150-2, КС50-55-2.
• Вертикальные однокорпусные насосы спирального типа, с колесом двустороннего входа.
• Вертикальные секционные двухкорпусные насосы типов КсВ, 1КсВ, КсВА.
• Горизонтальные консольные (с одним, двумя и тремя колесами на валу) насосы типа КО.
Модификации насосов типа Кс.

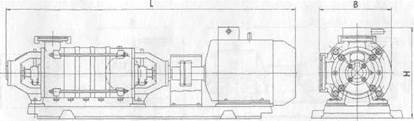

Насосы типа 4Кс разработаны взамен насосов типа Кс, аналогичны по назначению, но отличаются от насосов типа Кс по конструкции и по присоединительным размерам. Габаритный чертеж насосного агрегата типа 4Кс приведен на стр.119.
Области применения насосов:
• перекачка конденсата отработанного и греющего пара в паровых сетях тепловых электростанций, работающих на органическом топливе, и АЭС,
• перекачка жидкостей, сходных с конденсатом по вязкости и химической активности.
Перекачиваемая рабочая среда для насосов Кс 1-го подъема:
• конденсат отработанного пара стационарных паровых турбин;
• конденсат греющего пара из теплообменных аппаратов;
• жидкости, сходные с конденсатом по вязкости и химической активности:
• водородный показатель (рН) - от 6,8 до 9,2%;
• концентрация твердых частиц - не более 5 мг/л;
• размер твердых частиц-не более 0,1 мм;
• температура жидкости:
• для насосов типа КС - до 398К (до +125°С).
• для насосов типов 1КС, 4КС - до 433К (до +160°С).
Перекачиваемая рабочая среда для насосов Кс II-го подъема:
• конденсат, подаваемый в деаэраторы АЭС и ТЭС;
• температура конденсата - до ЗЗЗК (до + 60° С).
Материалы проточной части насосов типа Кс:
• корпус- серый чугун марки СЧ25;
• рабочие колеса-сталь 20X1ЗЛ.
Уплотнение вала насосов - двойное сальниковое. Расшифровка условного типового обозначения насоса:
Кс - 50 -110-2 | К | с | 50 | 110 | 2 |
Конденсатный | Секционный | Подача, м3/ч | Напор, м | Частота вращения 3000 мин-1 |
Основные технические характеристики насосных агрегатов типов Кс, 4Кс, 1КсВ
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | ||||||
Q,м3/ч | Н, м | КЗ, м | Тип | Nд,кВт | n, мин-1 | LxBxH | Dy | Dy1 | ||
KCI2-50 | 12 | 50 | 1,6 | АИР100L2 | 5,5 | 2900 | 1400x410x850 | 70 | 40 | 305 |
4Кс12-50 | 12 | 50 | 1,6 | АИР100L2 | 5,5 | 2900 | 1135x418x390 | 65 | 50 | 205 |
Кс12-110 | 12 | 110 | 1,6 | АИР132М2 | 11,0 | 2900 | 1645x447x1020 | 70 | 50 | 465 |
4Кс12-110 | 12 | 110 | 1,6 | АИР132М2 | 11,0 | 2900 | 1385x428x425 | 65 | 50 | 290 |
Кс20-50 | 20 | 50 | 1,6 | АИР112М2 | 7,5 | 2900 | 1455x410x850 | 70 | 50 | 320 |
4КС20-50 | 20 | 50 | 1,6 | АИР112М2 | 7,5 | 2900 | 1180x418x405 | 65 | 50 | 225 |
Кс20-110 | 20 | 110 | 1,6 | АИР160М2 | 18,5 | 2900 | 1875x517x1025 | 70 | 50 | 450 |
4Кс20-110 | 20 | 110 | 1,6 | АИР160М2 | 18,5 | 2900 | 1490x458x405 | 65 | 50 | 340 |
Кс32-150-2 | 32 | 150 | 1,6 | АИР180Б2 | 22,0 | 2900 | 1755x595x590 | 100 | 70 | 525 |
1КС32-150 | 32 | 150 | 1,6 | AИP180S2 | 22,0 | 2900 | 1635x595x590 | 100 | 70 | 425 |
Кс50-55-2 | 50 | 55 | 1,6 | АИР160S2 | 15,0 | 2900 | 1540x615x680 | 150 | 100 | 660 |
1KCS0-55 | 50 | 55 | 1,6 | АИР160S2 | 15,0 | 2900 | 1440x615x680 | 150 | 100 | 560 |
Кс50-110-2 | 50 | 110 | 1,6 | АИР180М2 | 30,0 | 2900 | 1712x615x665 | 150 | 100 | 745 |
1КС50-110 | 50 | 110 | 1,6 | АИР180М2 | 30,0^ | 2900 | 1542x615x665 | 150 | 100 | 645 |
Кс80-155-2 | 80 | 155 | 1,6 | 5АМ225М2 | 55,0 | 2900 | 1845x615x695 | 200 | 100 | 830 |
1Кс80-155 | 80 | 155 | 1,6 | 5AM250S2 | 75,0 | 2900 | 1915x615x695 | 200 | 100 | 965 |
1КсВ125-71 | 125 | 71 | 1,0 | 5А200М2 | 37,0 | 2900 | 1365x710x680 | 200 | 150 | 1100 |
1КсВ125-140 | 125 | 140 | 1,0 | 5AM250S2 | 75,0 | 2900 | 1590x710x680 | 200 | 150 | 1350 |
1КсВ125-140а | 100 | 100 | 0,9 | 5AM250S2 | 75,0 | 2900 | 1590x710x680 | 200 | 150 | 1300 |
1КсВ315-80 | 315 | 80 | 1,3 | 5AM280S2 | 110,0 | 2900 | 2150x1100x750 | 200 | 150 | 1700 |
1КСВ315-160 | 315 | 160 | 1,3 | 5АМ315М2 | 200,0 | 2900 | 2750x1100x750 | 200 | 150 | 2000 |
1КсВ500-80 | 500 | 80 | 1,3 | 5AM315S4 | 160,0 | 1450 | 3180x1500x1480 | 200 | 150 | 2400 |
