Насосы бензиновые типов АСВН, АСЦЛ
Конструкция насосов:
• АСВН- самовсасывающие вихревые, одноступенчатые насосы;
• АСЦЛ- самовсасывающие центробежно-вихревые двухступенчатые насосы
(I ступень насоса - с центробежным рабочим колесом, II ступень - с вихревым рабочим колесом).
Исполнение насосов: с горизонтальным валом; левого вращения (индекс «Л») или правого вращения (индекс «П»); соединение насоса с электродвигателем - через эластичную муфту.
Насосы типов АСВН, АСЦЛ применяются как в передвижных, так и в стационарных установках на предприятиях топливно-энергетического комплекса и пищевой промышленности.
Перекачиваемые среды: чистые (без механических включений) жидкости -вода, бензин, керосин, дизельное топливо, спирт- вязкостью не более 2-1СГ5м2/с, температурой - от 233К до 323К (от - 40°С до +50°С), плотностью - не более 1000кг/м3.
Высота самовсасывания - 6,5 м
Время самовсасывания - не более 2 мин.
Материалы исполнения основных узлов насосов.
Корпус, рабочие колеса - алюминиевые сплавы (АЛ4 или АЛ9).
Уплотнение вала - одинарное торцовое.
Основные технические характеристики насосных агрегатов типов 1АСВН,1АСЦЛ

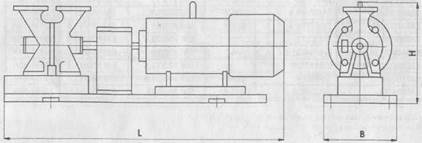

Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | ||||||||
Q,м3/ч | Н, м | КЗ, м | Тип | Nд,кВт | n, мин-1 | L | В | Н | Dy | Dy1 | ||
1АСВН-80А (Л, П)/4 | 36 | 26 | 3,75 | АИМ132М4 | 11,0 | 1450 | 980 | 440 | 480 | 80 | 80 | 200 |
1АСВН-80А(Л, П)/4 | 36 | 26 | 3,75 | BA160S4 | 15,0 | 1450 | 1106 | 440 | 535 | 80 | 80 | 215 |
1АСВН-80А(Л, П)/6 | 20 | 12 | 3,75 | AHM132S6 | 5,5 | В80 | 970 | 170 | 508 | 80 | 80 | 191 |
1АСЦЛ20-24Г(Л, П)/4 | 32 | 54 | 1,50 | BA180S4 | 22,0 | 1450 | 1280 | 440 | 607 | 80 | 70 | 380 |
1АСЦЛ20-24Г(Л, П)/4 | 32 | 54 | 1,50 | ВА160М4 | 18,5 | 1450 | 1280 | 440 | 607 | 80 | 70 | 340 |
1АСЦЛ20-24Г(Л, П)/6 | 20 | 24 | 1,50 | АИР160S6 | 11,0 | 980 | 1280 | 440 | 607 | 80 | 70 | 310 |
1АСВН-80А Л/4 | АСВН | 80 | А | Л | 4 | |
Агрегат самовсасывающий вихревой | Диаметр входного и выходного патрубков, мм | Индекс модернизации | Левого вращения | 1500 мин"1 | ||
1АСЦЛ 20-24Г П/б | АСЦЛ | 20 | 24 | Г | П | 6 |
Агрегат самовсасывающий центробежный лопастной | Подача, м3/ч | Напор, м | Индекс модернизации | Правого вращения | 1000 мин"1 |
Расшифровка условных типовых обозначений насосов:
