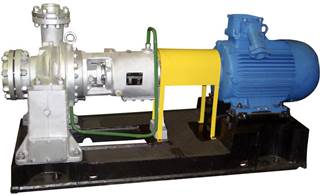

Насосы нефтяные типа НК
Конструкция насосов типа НК:
• центробежные, горизонтальные консольные насосы;
• одноступенчатые насосы - с одним рабочим колесом одно- или двустороннего входа;
• двухступенчатые насосы типа НК- с двумя рабочими колесами одностороннего входа;
• направление осей выходных патрубков насосов - вертикальное.
Конструктивное исполнение насосов;
• исполнение «В» - насосы с вертикальным направлением осей входных патрубков;
• исполнение «Г» - насосы с горизонтальным направлением осей входных патрубков;
• насосы, предназначенные для работы на нефтяных промыслах, выпускаются в специальном исполнении, предусматривающем охлаждение узлов и деталей перекачиваемой жидкостью.
Область применения насосов типа НК:
• технологические установки нефтехимических, нефтеперерабатывающих и газоперерабатывающих предприятий,
• системы подачи топлива ТЭЦ, крупных котельных и газонаполнительных станций.
Климатическое исполнение - У, УХЛ, Т.
Категория размещения - 2, 3, 4.
Перекачиваемые среды:
сжиженные углеводородные газы, нефть и нефтепродукты; другие жидкости, сходные с указанными как по свойствам, так и по характеру воздействия на материалы проточной части насосов.
Плотность перекачиваемых сред- до 1800 кг/м3,
Вязкость перекачиваемых сред - до 0,01 см2/с.
Температура перекачиваемых сред:
• для насосов типа НК: от 193К до 673К (от- 80°С до + 400°С);
• для насосов типов 4НК, 5НК, 6НК: от 273К до 473К (от 0°С до + 200°С).
Исполнение насоса | Материалы корпуса насоса | |||||
Крышка корпуса Корпус | Нажимная втулка сальника | Уплотнительные кольца. | ||||
С | Сталь 25Л-И | Сталь25Л-П | Сталь 40Х | |||
X | Сталь 20X1ЗЛ | Сталь 20X1 ЗЛ | Сталь 20X13 | |||
Н | Сталь10Х18Н9ТЛ | Сталь10Х18Н9ТЛ | Сталь12Х18Н10Т | |||
Исполнение насоса | Материалы ротора насоса | |||||
Вал | Рабочее колесо | Уплотняющие кольца. | Защитная гильза | |||
С | Сталь 40Х | Сталь25Л-П | Сталь 40Х | Сталь 95X18 | ||
X | Сталь 20X1 ЗЛ | Сталь 20X1 ЗЛ | Сталь 40X13 | Сталь 95X18 | ||
Н | Сталь45Х14Н14В2М | Сталь12Х18Н9ТЛ | Сталь 12X18Н1ОТ | Сталь12Х18Н10Т | ||
Содержание механических примесей в перекачиваемой жидкости:
• объемная концентрация примесей - не более 0,2% по массе
• размер частиц - не более 0,2 мм.
Материалы исполнения проточной части насосов типа НК
Уплотнение вала насоса.
• Двойное сальниковое (СД) - для температуры от 273К до 353К (от 0°С до +80°С).
• Одинарное торцовое типа ОНП-45А - для температуры от 273К до 353К (от 0°С до +80°С).
• Одинарное торцовое типа ДНМО-2 -для температуры от 273Кдо 473К (от 0°С до +200°С).
• Двойное торцовое типа ДНМТТ - для температуры до 673К (до + 400Х).
Ограничения применения насосов типа НК:
• давление на всасывании не должно превышать 6 кГс/см2.
• при температуре перекачиваемой жидкости выше 353К (+ 80°С) масло в подшипниках, узлы уплотнения вала насоса и стойки фундаментной плиты должны охлаждаться.
Основные технические характеристики насосных агрегатов типа НК
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | ||||||||
Q, м3/ч | Н, м | Тип | Nд,кВт | n, мин-1 | L | В | Н | Dy | Dy1 | |||
Одноступенчатые насосы типа НКс рабочим колесом одностороннего входа |
| |||||||||||
НК65/35-70С(Н) | 65 | 70 | ВА180М2 | 30,0 | 2950 | 2150 | 730 | 760 | 100 | 70 | 1215 | |
35 | 70 | BA180S2 | 22,0 | 2950 | 2150 | 730 | 760 | 100 | 70 | 1175 | ||
НК65/35-125С(Н) | 65 | 125 | ВА200М2 | 45,0 | 2950 | 2250 | 730 | 905 | 100 | 70 | 1405 | |
35 | 125 | ВА180М2 | 30,0 | 2950 | 2250 | 730 | 905 | 100 | 70 | 1375 | ||
НК200/120С(Н) | 200 | 120 | АВ250М2 | 90,0 | 2950 | 2450 | 790 | 935 | 150 | 100 | 2005 | |
120 | 120 | AB250S2 | 75,0 | 2950 | 2450 | 790 | 935 | 150 | 100 | 1880 | ||
НК200/210АС(Н) | 200 | 210 | BAO2-280L2 | 200,0 | 2950 | 2690 | 915 | 1000 | 250 | 200 | 2880 | |
120 | 210 | ВАО2-280М2 | 160,0 | 2950 | 2610 | 915 | 1000 | 250 | 200 | 2720 | ||
Одноступенчатые насосы типа НК с рабочим колесом двустороннего входа |
| |||||||||||
НК560/180С(Н) | 560 | 180 | BAO2-450LB2 | 400,0 | 2950 | 3033 | 1100 | 1240 | 250 | 200 | 5750 | |
335 | 180 | BAO2-450LA2 | 315,0 | 2950 | 2903 | 1050 | 1200 | 250 | 200 | 4950 | ||
НК560/300С(Н) | 560 | 300 | 4АЗМП-800 | 800,0 | 2950 | 3361 | 1300 | 1400 | 250 | 200 | 6680 | |
335 | 300 | 4АЗМП-500 | 500,0 | 2950 | 3296 | 1250 | 1390 | 250 | 200 | 5950 | ||
Двухступенчатые насосы типа НК с рабочим колесом одностороннего входа |
| |||||||||||
НК65/35-240С(Н) | 65 | 240 | АВ250М2 | 90,0 | 2950 | 2487 | 850 | 905 | 100 | 70 | 2661 | |
35 | 240 | AB250S2 | 75,0 | 2950 | 2205 | 800 | 905 | 100 | 70 | 1964 | ||
НК200/120-21 ОС | 200 | 210 | BAO2-280L2 | 200,0 | 2950 | 2430 | 950 | 975 | 150 | 100 | 2925 | |
120 | 210 | ВАО2-280М2 | 160,0 | 2950 | 3100 | 930 | 965 | 150 | 100 | 2515 | ||
НК200/370С(Н) | 200 | 370 | BAO2-280L2 | 200,0 | 2950 | 2430 | 1100 | 1080 | 150 | 100 | 2980 | |
120 | 370 | ВАО2-280М2 | 160,0 | 2950 | 3000 | 950 | 1000 | 150 | 100 | 2725 | ||
Область применения насосов в зависимости от температуры перекачиваемой жидкости
Исполнение насоса | Вариант исполнения входного патрубка - В | Вариант исполнения входного патрубка - Г |
С | от 243К до 673К (от - ЗОХ до + 400Х). | от 243К до 473К (от - 30°С до + 200Х). |
X | от 273К до 673К (от ОХ до + 400Х). | от 273К до 473К (от 0Х до + 200Х). |
Н | от 193К до 473К (от - 80°С до +200Х). | от 193К до 473К (от - 80Х до +200Х). |
Пример условного типового обозначения насоса:
НК 65/35-70С | Н | К | 65 | 35 | 70 | С |
Нефтяной | Консольный | Подача, м3/ч (ротор 1а) | Подача, м3/ч (ротор 2а) | Напор, м | Исполнение насоса |
Основные технические характеристики насосных агрегатов типов 4НК, 5НК, 6НК
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | ||||||||
Ø, мм | Q, м3/ч | Н, м | Тип | Nд, кВт | n, мин-1 | L | В | Н | Dy | Dy1 | ||
4НК-5Х1 | 220 | 50 | 60 | ВА160М2 | 18,5 | 2950 | 1705 | 560 | 570 | 100 | 60 | 620 |
4НК-5х1 | 208 | 50 | 52 | BA160S2 | 15,0 | 2950 | 1705 | 560 | 570 | 100 | 60 | 600 |
4НК-5х1 | 192 | 45 | 46 | BA160S2 | 15,0 | 2950 | 1655 | 560 | 570 | 100 | 60 | 600 |
4НК-5х1 | 180 | 45 | 36 | АИМ132М2 | 11,0 | 2950 | 1655 | 560 | 570 | 100 | 60 | 590 |
5НК-5х1 | 225 | 90 | 100 | ВА200 М2 | 37,0 | 2950 | 1795 | 650 | 660 | 125 | 75 | 800 |
5НК-5х1 | 250 | 90 | 100 | ВА200 L2 | 45,0 | 2950 | 1805 | 720 | 660 | 125 | 75 | 840 |
5НК-5х1 | 275 | 90 | 100 | АВ225М2 | 55,0 | 2950 | 1875 | 720 | 660 | 125 | 75 | 910 |
5НК-9х1 | 210 | 70 | 54 | BA180S2 | 22,0 | 2950 | 1760 | 560 | 575 | 150 | 100 | 610 |
5НК-9х1 | 200 | 70 | 47 | ВА160М2 | 18,5 | 2950 | 1750 | 560 | 575 | 150 | 100 | 600 |
5НК-9х1 | 190 | 65 | 44 | ВА160М2 | 18,5 | 2950 | 1750 | 560 | 575 | 150 | 100 | 585 |
5НК-9х1 | 180 | 65 | 38 | BA160S2 | 15,0 | 2950 | 1700 | 560 | 575 | 150 | 100 | 580 |
5НК-9х1 | 170 | 60 | 34 | АИМ132М2 | 11,0 | 2950 | 1700 | 560 | 575 | 150 | 100 | 530 |
6НК-6х1 | 230 | 90 | 80 | ВА200 М2 | 37,0 | 2950 | 1815 | 560 | 650 | 150 | 100 | 790 |
6НК-6х1 | 250 | 90 | 83 | ВА200 L2 | 45,0 | 2950 | 1825 | 720 | 680 | 150 | 100 | 860 |
6НК-6х1 | 280 | 90 | 103 | АВ225М2 | 55,0 | 2950 | 1895 | 650 | 655 | 150 | 100 | 920 |
6НК-6х1 | 305 | 90 | 125 | AB250S2 | 75,0 | 2950 | 2025 | 650 | 680 | 150 | 100 | 1030 |
бНК-6х1 | 320 | 100 | 135 | АВ250М2 | 90,0 | 2950 | 2025 | 650 | 680 | 150 | 100 | 1130 |
6НК-9х1 | 240 | 120 | 65 | ВА200 L2 | 45,0 | 2950 | 1835 | 720 | 610 | 150 | 100 | 845 |
6НК-9х1 | 235 | 105 | 66 | ВА 200 М2 | 45,0 | 2950 | 1835 | 720 | 610 | 150 | 100 | 840 |
6НК-9х1 | 225 | 105 | 59 | ВА 200 М2 | 37,0 | 2950 | 1825 | 560 | 610 | 150 | 100 | 760 |
6НК-9х1 | 215 | 95 | 55 | ВА180М2 | 30,0 | 2950 | 1825 | 560 | 610 | 150 | 100 | 740 |
6НК-9х1 | 205 | 95 | 48 | BA180S2 | 22,0 | 2950 | 1790 | 560 | 580 | 150 | 100 | 710 |
6НК-9х1 | 195 | 90 | 45 | BA180S2 | 22,0 | 2950 | 1790 | 560 | 580 | 150 | 100 | 700 |
Расшифровка условного типового обозначения насоса:
4НК-5x1 | 4 | Н | К | 5 | 1 |
Диаметр входного патрубка, уменьшенный в 25 раз | Насос | Консольный | Коэффициент удельной быстроходности, уменьшенный в 10 раз | Число ступеней насоса |
