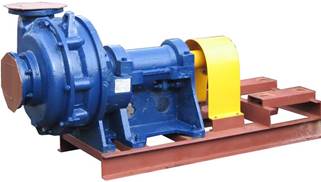

Насосы грунтовые типов ГрАТ, ГрАК, ГрАУ
Конструкция насосов типов ГрАТ, ГрАК, ГрАУ.
Центробежные горизонтальные одноступенчатые консольные насосы с односторонним подводом гидросмесей к рабочему колесу закрытого типа. Рабочие колеса выполнены с отбойными лопатками на обоих дисках. В пространство между колесом и корпусом подводится промывающая вода. Насос расположен на отдельной стойке и приводится от электродвигателя через упругую муфту или посредством клиноременной передачи.
Исполнение насосов.
• Насосы типа ГрАТ- тяжелые двухкорпусные. Внутренний корпус - заменяемый.
• Насосы типа ГрАК- однокорпусные, с износостойкой футеровкой (корундирование
на органической связке), с повышенным сроком службы.
• Насосы типа ГрАУ- однокорпусные, с проходным сечением, увеличенным на 25% от номинального размера, с повышенным сроком службы.
Климатическое исполнение и категория размещения насосов - УЗ.
Материалы исполнения узлов насосов.
• Проточная часть:
• износостойкий сплав типа ИЧХ28Н2 (насосы типа ГрА);
• минералополимерная композиция (насосы типа ГрАК).
• Внутренний корпус двухкорпусного насоса:
• износостойкий сплав типа ИЧХ28Н2 (насосы типа ГрАТ);
• Корпус однокорпусного насоса:
• износостойкий сплав ИЧХ28Н2 (насосы типа ГрА).
• футеровка абразивным материалом на органической связке (насосы типа ГрАК).
Уплотнение вала насоса:
сальниковое уплотнение, в которое подаётся техническая вода под давлением, превышающим давление в зоне уплотнения на 0,5 -1 кгс/см2.
Давление на входе в насос - не более 2 кгс/см2.
Насосы типов ГрАТ, ГрАК, ГрАУ применяются для перекачивания абразивных и высокоабразивных гидросмесей:
• на горно-обогатительных и горнометаллургических предприятиях,
• на теплоэлектростанциях - в системах золоудаления и шлакоудаления,
• на алмазодобывающих и золотодобывающих предприятиях,
• в системах очистки бурового раствора,
• в канализационных насосных станциях,
• на предприятиях по производству цемента.
Характеристика перекачиваемых жидких сред.
• Водородный показатель рН - от 6 до 8%.
• Плотность - до 2200 кг/м3.
• Объемная концентрация твердых включений - до 30%.
• Размер абразивных частиц - до 6 мм.
• Микротвердость абразивных частиц -до 11000 ГПа.
• Температура перекачиваемой среды - от 278К до 343К (от +5°С до +70°С).
Ограничения применения насосов типа ГрАК.
Применение насосов ГрАК при перекачивании гравийных грунтов неэффективно, т.к. футеровка относительно быстро разрушается от ударных нагрузок, создаваемых абразивными частицами.
Основные технические характеристики насосных агрегатов типов ГрАУ, ГрАК, ГрАТ
Типоразмер насосного агрегата |
Параметры насоса |
Параметры электродвигателя |
Размеры насосного агрегата, мм |
Ма, кг |
|||||
Q, м3/ч |
Н, м |
Тип |
Nд, кВт |
n, мин-1 |
LxBxH |
Dy |
Dy1 |
||
ГрАК85/40-0 |
56 |
17 |
АИР160М6 |
15 |
980 |
1480x630x765 |
100 |
125 |
832 |
ГрАТ85/40-0 |
56 |
17 |
АИР160М6 |
15 |
980 |
1480x630x765 |
100 |
125 |
842 |
ГрАТ85/40-0-1,3 |
85 |
40 |
АИР180М4 |
30 |
1450 |
1905x555x830 |
100 |
125 |
940 |
ГрАК85/40-0-1,3 |
85 |
40 |
АИР180М4 |
30 |
1450 |
1905x555x830 |
100 |
125 |
930 |
ГрАК85/40-1-16~1,6 |
56 |
17 |
АИР160М6 |
15 |
980 |
1995x680x900 |
100 |
125 |
1150 |
ГрАТ85/40-1-16~1,6 |
56 |
17 |
АИР160М6 |
15 |
980 |
1955x680x900 |
100 |
^125 |
1140 |
ГрАК85/40-1-1,6 |
85 |
40 |
5A200L4 |
45 |
1450 |
2165x680x950 |
100 |
125 |
1300 |
ГрАТ85/40-1-1,6 |
85 |
40 |
5A200L4 |
45 |
1450 |
2165x680x950 |
100 |
125 |
1310 |
ГрАК170/40/1-20-1,6 |
140 |
27 |
5А200М4 |
37 |
1450 |
1360x715x1375 |
100 |
125 |
1435 |
ГрАТ170/40/1-20-1,6 |
140 |
27 |
5А200М4 |
37 |
1450 |
1360x715x1375 |
100 |
125 |
1430 |
ГрАК170/40/1 -1,6 |
170 |
40 |
5AM250S4 |
75 |
1450 |
2265x750x940 |
100 |
125 |
1665 |
ГрАТ170/40/1-1,6 |
170 |
40 |
5AM250S4 |
75 |
1450 |
2265x750x940 |
100 |
125 |
1675 |
ГрАТ225-67/11-1,6 |
225 |
67 |
5AM315S4 |
160 |
1450 |
2815x930x1105 |
150 |
200 |
2705 |
ГрАК350/40/Н-1,6 |
350 |
40 |
5АМ315М6 |
132 |
980 |
2540x940x1145 |
150 |
200 |
2828 |
ГрАТ350/40/И-1,6 |
350 |
40 |
5АМ315М6 |
132 |
980 |
2540x940x1145 |
150 |
200 |
2903 |
ГрАУ400/20-В-1,6 |
400 |
20 |
6А355М6 |
250 |
980 |
3100x1060x1595 |
150 |
200 |
4250 |
ГрАТ450/67-Ш-1,6 |
450 |
67 |
6А355М6 |
250 |
980 |
3125x1060x1595 |
150 |
200 |
4890 |
Расшифровка условных типовых обозначений насосов:
ГрАК 85/40-1-16-1,3 |
ГрА |
К |
85 |
40 |
1 |
16 |
1,3 |
Грунтовый агрегат |
Футеровка (корундирование корпуса) |
Подача, м3/ч |
Напор, м |
№ опоры |
980 мин" |
Плотность гидросмеси, уменьшенная в 1000 раз, кг/м3 |
|
ГрАТ 85/40-1-1,6 |
ГрА |
Т |
85 |
40 |
1 |
Без индекса |
1,6 |
Грунтовый агрегат |
Тяжелый |
Подача, м3/ч |
Напор, м |
№ опоры |
1450 мин" |
Плотность гидросмеси, уменьшенная в 1000 раз, кг/м3 |
|
ГрАУ 400/20-В-1,6 |
ГрА |
У |
400 |
20 |
В |
1,6 |
|
Грунтовый агрегат |
С проходным сечением увеличенного размера |
Подача. мЧч |
Напор, м |
980 мин" |
Плотность гидросмеси, уменьшенная в 1000 раз, кг/м3 |
Основные технические характеристики насосных агрегатов типов ГрАУ, ГрАК, ГрАТ
Типоразмер насосного агрегата |
Параметры насоса |
Параметры электродвигателя |
Размеры насосного агрегата, мм |
Ма, кг |
|||||
Q, м3/ч |
Н, м |
Тип |
Nд, кВт |
n, мин-1 |
LxBxH |
Dy |
Dy1 |
||
ГрАК700/40-И-1,3 |
700 |
40 |
6А355М6 |
200 |
980 |
3100x930x1305 |
150 |
200 |
4191 |
ГрАК700/40-И-1,6 |
700 |
40 |
5АМ355М6 |
250 |
980 |
3205x1097x1305 |
150 |
200 |
4377 |
ГрАТ700/40-Ш-1,3 |
700 |
40 |
6А355М6 |
200 |
980 |
3100x930x1305 |
150 |
200 |
4440 |
rpAT900/67-IV-1,6 |
900 |
67 |
А4-450Х-6М |
630 |
980 |
4240x1395x1895 |
200 |
250 |
9040 |
rpAT950/120-IV-1,6 |
950 |
120 |
СДН-2-16-36-6 |
1000 |
1000 |
4820x1500x1700 |
200 |
250 |
13000 |
rpAT1400/40-IV-1,6 |
1400 |
40 |
A4-450YK-8M |
500 |
730 |
4267x1525x1890 |
200 |
250 |
9705 |
rpAK1400/40-IV-1,6 |
1400 |
40 |
A4-450YK-8M |
500 |
730 |
4215x1525x1895 |
200 |
250 |
9765 |
ГрАУ1600/25-А-1,6 |
1600 |
25 |
А4-400Х-8М |
250 |
730 |
2140x1260x1340 |
200 |
250 |
2995 |
rpAT1800/67-IV-1,6 |
1800 |
67 |
АКН2-15-57-8 |
800 |
730 |
4527x1760x1770 |
100 |
125 |
12360 |
ГрАУ2000/63-А-1,6 |
2000 |
63 |
АКН2-16-57-10 |
1000 |
580 |
4460x1895x1845 |
100 |
125 |
14150 |
ГрТ1250/71 |
1250 |
71 |
А4-450Х-6М |
630 |
980 |
4570x1565x1960 |
100 |
125 |
9535 |
ГрТ1500/71 |
1500 |
70 |
А4-450Х-8М |
630 |
730 |
4570x1565x1960 |
100 |
125 |
6700 |
1ГрК1600/50 |
1600 |
50 |
A4-450YK-8M |
500 |
730 |
3630x1560x1560 |
100 |
125 |
8185 |
1ГрТ1600/50 |
1600 |
50 |
A4-450YK-8M |
500 |
730 |
3630x1560x1560 |
100 |
125 |
8835 |
1ГрТ4000/71 |
4000 |
71 |
СДЗ-16-51-12 |
1600 |
500 |
3402x2670x2370 |
100 |
125 |
15200 |
1ГрТ4000/71а |
3800 |
58 |
СДЗ-16-41-12 |
1250 |
500 |
3402x2670x2370 |
100 |
125 |
14100 |
