Насосы шестеренные типов НМШ, Ш
Конструкция насосов типов НМШ, Ш:
объемные шестеренные насосы, обладающие самовсасывающей способностью.
Исполнение насосов типа НМШ.
• Без индекса - с внутренними опорами на лапах (по ГОСТ 19027-89).
• Индекс «Г» - насос с полостью обогрева; температура перекачиваемой среды до 363К (до +190°С).
• Индекс «Ф» - насос и электродвигатель смонтированы на фонаре; уплотнение вала - манжетное.
Исполнение насосов типа Ш - с внутренними опорами на лапах (по ГОСТ 19027-89).
Климатическое исполнение и категория размещения - УЗ, Т2, Т5.
Допускаемая вакуумметрическая высота всасывания - 5 м (при вязкости перекачиваемой жидкости до 0,75 см2/с).
Тип насоса | Перекачиваемые среды | Материалы исполнения деталей | ||
Корпус | Шестерни | Уплотнение | ||
НМШ-Б | Нефтепродукты: масло, нефть, мазут-без механических примесей, температурой до +70°С. Дизельное топливо - без механических примесей, кинематической вязкостью до 15,0x10 м/с: летнее - температурой до 313 К (+ 40°С); зимнее - температурой до 308 К (+ 35°С). | Бронза Бр 03Ц7С5Н1 | Сталь 18ХГТ | Торцовое |
НМШ | Чугун СЧ20 | Сталь 18ХГТ | Торцовое | |
НМШГ | Легкозастывающие жидкости (парафин, нефть, мазут), обладающие смазывающей способностью, температурой до +190°С, кинематической вязкостью до 6x10~4 м2/с - без механических примесей. | Чугун СЧ20 | Сталь 18ХГТ | Торцовое |
НМШФ-Б | Нефтепродукты: масло, нефть, мазут-без механических примесей, температурой до +70Х. Дизельное топливо - без механических примесей, кинематической вязкостью до 22x10"4 м2/с: летнее - температурой до 313 К (+ 40°С); зимнее - температурой до 308 К (+ 35°С). | Бронза Бр 03Ц7С5Н1 | Сталь 18ХГТ | Торцовое |
НМШФ-Ю | Нефтепродукты: масло, нефть, мазут-без механических примесей, температурой до +70°С. Дизельное топливо - без механических примесей, кинематической вязкостью до 5,4x10"4 м2/с: летнее - температурой до 313 К (+ 40°С); зимнее - температурой до 308 К (+ 35°С). | Алюминиевый сплав | Сталь 18ХГТ | Торцовое |
ш | Нефтепродукты: масло, нефть, мазут-без механических примесей, температурой до +70°С. Дизельное топливо - без механических примесей, кинематической вязкостью до 22,0x10"4 м/с: летнее - температурой до 313 К (+ 40°С); зимнее - температурой до 308 К (+ 35°С). | Чугун СЧ20 | Сталь 18ХГТ | Торцовое |
Расшифровка условных типовых обозначений насосов:
Ш40-4-19,5/4 Б-10 | Ш40-4 | 19,5 | 4 | Б | 10 |
Шестеренный насос | Подача, м3/ч | Давление нагнетания, кГс/см2 | Материал (бронза) | Модификация агрегата по двигателю | |
| |||||
НМШ 32-10-18/4Б-5 | НМШ 32-10 | 18 | 4 | Б | 5 |
Шестеренный маслонасос | Подача, м3/ч | Давление нагнетания, кГс/см2 | Материал (бронза) | Модификация агрегата по двигателю |

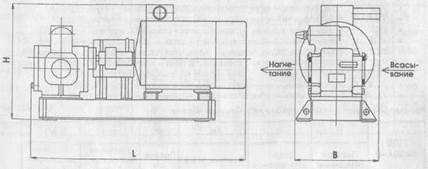

Основные технические характеристики насосных агрегатов типов Ш, НМШ, НМШФ
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | |||||||
Q,м3/ч | кГс/см2 | Тип | Nд,кВт | n, мин-1 | L | В | Н | Dy | Dy1 | ||
Ш40-4-19,5/4(БН | 19,5 | 4,0 | AИM132S6 | 5,5 | 980 | 927 | 505 | 581 | 80 | 80 | 206 |
Ш40-4-19,5/4(Б)-11 | 19,5 | 4,0 | АИМ132М6 | 7,5 | 980 | 962 | 505 | 581 | 80 | 80 | 216 |
Ш40-4-19,5/4(Б)-21 | 19,5 | 4,0 | AИM132S6 | 5,5 | 980 | 1002 | 525 | 545 | 80 | 80 | 233 |
Ш40-4-19,5/4(Б)-31 | 19,5 | 4,0 | АИМ132М6 | 7,5 | 980 | 1037 | 525 | 545 | 80 | 80 | 245 |
Ш40-4-19,5/4(Б)-5 | 19,5 | 4,0 | AИP132S6 | 5,5 | 980 | 852 | 340 | 456 | 80 | 80 | 150 |
Ш40-4-19,5/6(Б)-10 | 19,5 | 6,0 | АИР132М6 | 7,5 | 980 | 902 | 340 | 456 | 80 | 80 | 175 |
Ш80-2,5-37,5/2,5(БН | 37,5 | 2,5 | BA160S6 | 11 | 980 | 1115 | 380 | 665 | 100 | 100 | 335 |
Ш80-2,5-37,5/2,5(Б)-Н | 37,5 | 2,5 | ВА160М6 | 15 | 980 | 1155 | 380 | 665 | 100 | 100 | 362 |
Ш80-2,5-37,5/2,5(Б)-21 | 37,5 | 2,5 | BA160S6 | 10 | 980 | 1080 | 495 | 682 | 100 | 100 | 310 |
Ш80-2,5-37,5/2,5(БЬ31 | 37,5 | 2,5 | ВА160М6 | 13 | 980 | 1140 | 495 | 682 | 100 | 100 | 338 |
Ш80-2,5-37,5/2,5(Б)-5 | 37,5 | 2,5 | AИP160S6 | 11 | 980 | 1037 | 380 | 575 | 100 | 100 | 250 |
Ш80-2,5-37,5/2,5(Б)-10 | 37,5 | 2,5 | АИР160М6 | 15 | 980 | 1087 | 380 | 575 | 100 | 100 | 275 |
НМШФ0,6-25-0,25/25Ю-1 | 0,25 | 25,0 | АИМ80А6 | 0,75 | 980 | 552 | 195 | 275 | 15 | 10 | 36 |
НМШФ0,6-25-0,25/25Ю-5 | 0,25 | 25,0 | АИР80А6 | 0,75 | 980 | 499 | 195 | 205 | 15 | 10 | 22 |
НМШФ0,6-25-0,4/25Ю-3 | 0,40 | 25,0 | АИР80А4 | 1,10 | 1450 | 499 | 195 | 248 | 15 | 10 | 22 |
НМШФ0,8-25-0,63/25Ю-1 | 0,63 | 25,0 | АИМ80А4 | 1,10 | 1450 | 556 | 214 | 275 | 20 | 15 | 37 |
НМШФ0,8-25-0,63/25Ю-5 | 0,63 | 25,0 | АИР80А4 | 1,10 | 1450 | 503 | 214 | 205 | 20 | 15 | 22 |
НМШФ2-40-0,8/16Б-13 | 0,80 | 16,0 | AИP100L6 | 2,20 | 980 | 601 | 265 | 307 | 25 | 20 | 65 |
НМШФ2-40-1,6/45-13 | 1,60 | 4,0 | АИР80А4 | 1,10 | 1450 | 517 | 240 | 284 | 25 | 20 | 43 |
НМШФ2-40-1.6/6Б-13 | 1,60 | 6,0 | АИР80А4 | 1,10 | 1450 | 517 | 240 | 284 | 25 | 20 | 43 |
НМШФ2-40-1,6/16Б-3 | 1,60 | 16,0 | AИP90L4 | 2,20 | 1450 | 790 | 397 | 335 | 25 | 20 | 50 |
НМШФ5-25-4,0/4Б-3 | 4,00 | 4,0 | АИМ901.4 | 2,20 | 1450 | 825 | 397 | 335 | 40 | 32 | 131 |
НМШФ5-25-4.0/4Б-13 | 4,00 | 4,0 | AИP90L4 | 2,20 | 1450 | 584 | 265 | 294 | 40 | 32 | 54 |
Н МШ Ф8-25-6,3/4Б-3 | 6,30 | 4,0 | АИМ901.4 | 2,20 | 1450 | 848 | 397 | 335 | 50 | 32 | 133 |
НМШФ8-25-6,3/4Б-13 | 6,30 | 4,0 | АИР90L4 | 2,20 | 1450 | 619 | 265 | 294 | 50 | 32 | 59 |
НМШФ8-25-6.3/6Б-13 | 6,30 | 6,0 | AИP100L4 | 4,00 | 1450 | 663 | 265 | 306 | 50 | 32 | 72 |
НМШ2-40-1,6/16(Б)-1 | 1,60 | 16,0 | AИM90L4 | 2,20 | 1450 | 614 | 277 | 290 | 25 | 20 | 78 |
Н МШ 2-40-1,6/16(Б)-5 | 1,60 | 16,0 | АИР80В4 | 1,50 | 1450 | 540 | 277 | 290 | 25 | 20 | 44 |
НМШ2-40-1,6/16(Б)-10 | 1,60 | 16,0 | АИР90L4 | 2,20 | 1450 | 580 | 302 | 312 | 25 | 20 | 50 |
НМШ2-40-1,6/16(Б)-15 | 1,60 | 16,0 | AИP100S4 | 3,00 | 1450 | 580 | 302 | 312 | 25 | 20 | 57 |
НМШ5-25-2,5/6(Б)-1 | 2,5 | 6,0 | АИМ100L6 | 2,2 | 960 | 786 | 320 | 440 | 40 | 32 | 112,5 |
НМШ5-25-2,5/6(Б)-5 | 2,5 | 6,0 | АИР 90L6 | 1,5 | 960 | 583 | 277 | 300 | 40 | 32 | 51,2 |
НМШ5-25-2,5/6(Б)-10 | 2,5 | 6,0 | AИP100L6 | 2,2 | 960 | 638 | 302 | 440 | 40 | 32 | 66,7 |
НМШ5-25-2,5/6(Б)-15 | 2,5 | 6,0 | АИР112М6 | 3,0 | 960 | 638 | 302 | 440 | 40 | 32 | 68,8 |
НМШ5-25-4,0/4(Б)-1 | 4,0 | 4,0 | AИM90L4 | 2,2 | 1450 | 567 | 277 | 290 | 40 | 32 | 81,0 |
НМШ5-25-4,0/4(Б)-5 | 4,0 | 4.0 | АИР80В4 | 1,5 | 1450 | 567 | 277 | 290 | 40 | 32 | 46,7 |
НМШ5-25-4,0/4(Б)-10 | 4,0 | 4,0 | AИP90L4 | 2,2 | 1450 | 583 | 277 | 312 | 40 | 32 | 51,0 |
НМШ5-25-4,0/4(Б)-15 | 4,0 | 4,0 | AИP100S4 | 3,0 | 1450 | 642 | 277 | 430 | 40 | 32 | 81,0 |
НМШ5-25-4,0/10(Б)-1 | 4,0 | 10,0 | AИM100S4 | 3,0 | 1450 | 760 | 302 | 440 | 40 | 32 | 87,0 |
НМШ5-25-4,0/10(Б)-5 | 4,0 | 10,0 | AИP100S4 | 3,0 | 1450 | 615 | 302 | 312 | 40 | 32 | 58,8 |
НМШ5-25-4,0/25(Б)-1 | 4,0 | 25,0 | АИМ112М4 | 5,5 | 1450 | 835 | 320 | 470 | 40 | 32 | 123,5 |
НМШ5-25-4,0/25(Б)-5 | 4,0 | 25,0 | АИР112М4 | 5,5 | 1450 | 705 | 320 | 365 | 40 | 32 | 89,0 |
НМШ8-25-6,3/2,5(Б)-1 | 6,3 | 2,5 | AHM90L4 | 2,2 | 1450 | 666 | 277 | 430 | 50 | 32 | 82,0 |
НМШ8-25-6,3/2,5(Б)-5 | 6,3 | 2,5 | АИР80В4 | 1,5 | 1450 | 592 | 277 | 290 | 50 | 32 | 47,7 |
НМШ8-25-6,3/2,5(Б)-10 | 6,3 | 2,5 | АИР90L4 | 2,2 | 1450 | 608 | 277 | 290 | 50 | 32 | 52,0 |
НМШ8-25-6,3/2,5(Б)-15 | 6,3 | 2,5 | AИP100S4 | 3,0 | 1450 | 642 | 302 | 312 | 50 | 32 | 60,0 |
НМШ8-25-6,3/10(Б)-1 | 6,3 | 10,0 | AMM100L4 | 4,0 | 1450 | 795 | 320 | 440 | 50 | 32 | 112,5 |
НМШ8-25-6,3/10(Б)-5 | 6,3 | 10,0 | АИР100L4 | 4,0 | 1450 | 675 | 320 | 330 | 50 | 32 | 66,7 |
НМШ8-25-6,3/25(Б)-1 | lJ5.3 | 25,0 | AИM132S4 | 7,5 | 1450 | 832 | 320 | 535 | 50 | 32 | 162,5 |
НМШ8-25-6,3/25(Б)-5 | 6,3 | 25,0 | AИP132S4 | 7,5 | 1450 | 760 | 320 | 415 | 50 | 32 | 95,0 |
НМШ32-10-18/4(БМ | 18,0 | 4,0 | АИМ132в6 | 5,5 | 980 | 895 | 480 | 581 | 65 | 50 | 192,0 |
НМШ32-10-18/4(Б)-5 | 18,0 | 4,0 | AИP132S6 | 5,5 | 980 | 820 | 328 | 456 | 65 | 50 | 152,0 |
НМШ32-10-18/6(Б)-1 | 18,0 | 6,0 | AИM132S6 | 5,5 | 980 | 895 | 480 | 581 | 65 | 50 | 192,0 |
НМШ32-10-18/6[Б>-5 | 18,0 | 6,0 | AИP132S6 | 5,5 | 980 | 820 | 328 | 456 | 65 | 50 | 152,0 |
НМШ32-10-18/10(Б)-1 | 18,0 | 10,0 | АИМ132М6 | 5,5 | 980 | 895 | 480 | 581 | 65 | 50 | 192,0 |
НМШ32-10-18/10{Б)-5 | 18,0 | 10,0 | АИР132М6 | 7,5 | 980 | 820 | 328 | 456 | 65 | 50 | 152,0 |
