Насосы одновинтовые типа 1В

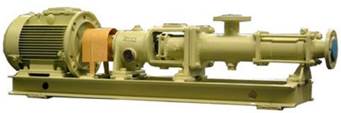

Конструкция насосов.
Объемные горизонтальные одновинтовые насосы. Рабочие органы - однозаходный ведущий винт, вращающийся в неподвижной резиновой обойме сдвухзаходной винтовой поверхностью. Насосы обладают самовсасывающей способностью.
Монтаж: насос и электродвигатель монтируются на общей фундаментной раме или плите;
валы насоса и двигателя соединены упругой муфтой с резиновым вкладышем или через вариатор.
Насосы типа 1В применяются:
• для откачивания загрязненных бытовых и производственных сточных вод,
• для откачивания фекальных жидкостей.
Допускаемая вакуумметрическая высота всасывания - до 6 м при вязкости перекачиваемой жидкости 0,75 см2/с.
Условия перекачивания среды - стационарные.
Перекачиваемые среды:
• чистая и загрязненная твердыми частицами жидкость (вода и гидросмеси),
• густые пастообразные смеси,
• густые и вязкие нефтепродукты, засоренные песком.
Характеристика перекачиваемых сред.
• Объем твердых примесей в составе среды:
• насосы 1 В...Ю-до 5%;
• насосы 1В - до 50%.
• Размер твердых частиц в составе среды:
• насосы 1 В...Ю-до 3 мм;
• насосы 1В - до 5 мм.
• Температура среды - до 353К (до +80°С).
Материалы исполнения проточной части насосов.
• Корпус- чугун СЧ15 (не обозначается) или алюминиевый сплав АК12 (обозначается «Ю»).
• Обойма - резина МБМ или МБ. I
• Винт - сталь 45.
• Карданный вал - сталь 20.
Уплотнение вала насоса - сальниковое или торцовое уплотнение.
Климатическое исполнение и категория размещения насосных агрегатов - УЗ:
насос предназначен для работы в зоне умеренного климата, как в закрытых помещениях, так и вне помещений под навесом- при температуре окружающей среды от233Кдо 313К(от-40°С до+40°С).
Ограничения применения:
• не допускается перекачивание агрессивных жидкостей;
• не допускается пуск агрегата без предварительного заполнения насоса перекачиваемой жидкостью; не допускаются работа насоса «всухую»;
• не допускается пуск насоса при закрытой задвижке;
• не допускается работа агрегата в режимах, отличных от рабочей части характеристики.
Расшифровка условного типового обозначения насоса:
1В 6/5-5/5Ю | « |
| 5 | 5 | 5 | Ю |
Одновинтовой насос | Подача, л/100 оборотов вала | Максимальное давление, кГс/см2 | Подача, м3/ч | Рабочее давление, кГс/см2 | Материал проточной части |

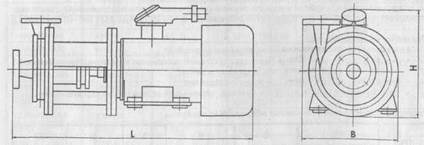

Основные технические характеристики насосных агрегатов типа 1В
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | |||
Q, м3/ч | Р, кГс/см2 | Тип | Nд, кВт | n, мин-1 | LxDxH | ||
1В6/5-5/5Ю | 5 | 5 | AИP100S4 | 3,0 | 1450 | 1240x240x515 | 110 |
1В 6/10-5/1ОЮ | 5 | 10 | АИР100L4 | 4,0 | 1450 | 1415x240x515 | 126 |
1В 6/16-5/16 Ю | 5 | 16 | АИР132S4 | 7,5 | 1450 | 1655x320x625 | 196 |
1В6/25-5/25Ю | 5 | 25 | АИР132М4 | 11.0 | 1450 | 1855x320x625 | 196 |
1В 20/6-16/бЮ | 16 | 5 | AИP100L4 | 4,0 | 1450 | 1290x240x380 | 120 |
1В 20/10-16/1 ОЮ | 16 | 10 | АИР132М4 | 11,0 | 1450 | 1576x320x625 | 198 |
1В 20/10-20/10 | 20 | 10 | АИР132М4 | 11,0 | 1450 | 1500x400x500 | 130 |
1В 20/18-16/16Ю | 16 | 16 | AИP160S4 | 15,0 | 1450 | 1960x400x605 | 313 |
