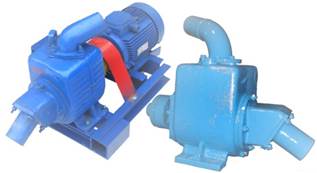

Насосы самовсасывающие типов АНС, С
Конструкция насосов: самовсасывающие центробежные одноступенчатые насосы.
Исполнение насосов: горизонтальные насосы со встроенным обратным клапаном.
Привод насосов - электрические или бензиновые двигатели.
Исполнение электродвигателей по назначению: общепромышленное.
Степень защиты корпуса электродвигателя - IP 54.
Исполнение электродвигателей по монтажу. IM1001; IM1081.
Насосы типов АНС, С применяются:
• в промышленном и гражданском строительстве - для осушения котлованов и траншей,
• для полива сельскохозяйственных угодий.
Перекачиваемые среды:
• вода (кроме морской воды);
• неагрессивные жидкости температурой не выше 323К (+50°С),
• допустимые твердые включения в составе перекачиваемой среды:
• насос АНС - взвешенные частицы (шлак, песок) массовой концентрацией до 10 %, максимальный размер частиц- не более 1 мм.
• насос С - взвешенные частицы (шлак, песок и др.) массовой концентрацией до 3 %, максимальный размер частиц- не более 0,5 мм.
Климатическое исполнение насосных агрегатов типов АНС, С: У, УХЛ.
Категория размещения по ГОСТ 15.150-69: 2, 3.
Монтаж насосных агрегатов типов АНС, С.
АНС - насос и электродвигатель монтируются на общей фундаментной раме или плите;
валы насоса и двигателя соединены упругой муфтой с резиновым вкладышем.
С - насос с электродвигателем смонтированы на ручной тележке.
Условия перекачивания среды - стационарные.
Продолжительность самовсасывания - до 5 мин.
Высота самовсасывания:
• насос типа АНС - до 7-8 м;
• насос типа С-до 4,5-5,0 м.
Требования к всасывающему трубопроводу: герметичность, минимальная длина.
Требования к напорному трубопроводу: длина вертикального участка - не менее 260 мм.
Материалы исполнения основных деталей насосов типов АНС, С.
• проточная часть - углеродистая сталь, чугун или алюминиевые сплавы (АЛ4 или АЛ9),
• вал-Сталь 30X13.
Уплотнения вала насосов.
• Насосы типа АНС - манжетные, сальниковые или торцовые одинарные уплотнения.
• Насосы типа С - масляный затвор с резиновыми кольцами.
Не допускаются:
• работа насоса «всухую»; перекачивание морской воды и агрессивных жидкостей;
• работа насоса в режиме самовсасывания более 5 мин.;
• пуск агрегата без предварительного заполнения его перекачиваемой жидкостью;
• работа агрегата без механического фильтра (ячейки размером не более 1... 1.5 мм) на всасывающем трубопроводе.
Расшифровка условных типовых обозначений насосов:
АНС-60 | АНС | 60 | Без индекса |
Агрегат насосный самовсасывающий | Подача, м3/ч | Электродвигатель | |
| |||
АНС-130Д | АНС | 130 | д |
Агрегат насосный самовсасывающий | Подача, м3/ч | Двигатель внутреннего сгорания (бензиновый) |
Основные технические характеристики насосных агрегатов типов АНС, С, ИЖ МП
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | |||||||
Q, м3 | H, м | Самовсасывание | Тип | Nд кВт (л.с.) | n, мин-1 | LxBxH | Dy | Dy1 | |||
h, м | t, мин | ||||||||||
Насосные агрегаты типов С, АНС с приводом от электродвигателя | |||||||||||
АНС-60 | 60 | 13,0 | 5,0 | 7 | АИР100L2 | 5,5 | 2950 | 1110x380x505 | 75 | 100 | 175 |
АНС-130 | 130 | 11,5 | 4,5 | 5 | АИР112М2 | 7,5 | 2950 | 1280x465x620 | 75 | 100 | 240 |
С-245 | 100 | 20,0 | 5,0 | 4 | Дизель | 13л.с. | 1200 | 1800x9301225 | 100 | 100 | 800 |
С-569М | 220 | 16,0 | 6,0 | 5 | AИP160S4 | 15,0 | 1450 | 620x720x1045 | 125 | 125 | 415 |
Насосные агрегаты типов С, АНС с приводом от двигателя внутреннего сгорания | |||||||||||
АНС-60Д | 60 | 13,0 | 5,0 | 7 | УД2-М1 | 8 л.с. | 3000 | 1040x500x645 | 75 | 75 | 200 |
АНС-130Д | 110 | 9,5 | 5,0 | 5 | УД2-М1 | 8 л.с. | 3000 | 1095x500x700 | 100 | 100 | 255 |
С-245 | 100 | 20,0 | 5,0 | 4 | АИР132М4 | 11,0 | 1450 | 920x410х7521) | 100 | 100 | 2051) |
Мотопомпа ИЖМП с приводом от двигателя внутреннего сгорания | |||||||||||
ИЖМП | 50 | | 30,0 | 5,0 | 7 | ДВС | 9.5 л.с. | 3000 | | 790x400x655 | … | … | 73 |
Примечание: 1) приведены данные для насоса.
