Насосы типов ГНОМ, ЦМФ
Конструкция насосов: центробежные погружные моноблочные вертикальные насосы.
Исполнение насосов.
• ГНОМ- переносные насосы с открытым рабочим колесом. Насосы могут работать при полном и при частичном погружении в откачиваемую жидкость. Конструкция насоса предусматривает возможность последовательного включения насосов - в виде "гирлянды".
• ЦМФ- одноступенчатые двухлопастные насосы, со встроенным герметизированным асинхронным электродвигателем с короткозамкнутым ротором; полного или частичного погружения. В сальниковое уплотнение вала насоса подается затворная жидкость под давлением, превышающим давление перед уплотнением со стороны рабочего колеса на 0,5 -1 кГс/см2.
Насосы ГНОМ применяются:
• для откачивания гравийно-глинистых и грунтовых вод из котлованов и траншей,
• для орошения и осушения сельскохозяйственных угодий,
• в промышленном и гражданском строительстве,
• при эксплуатации гидросооружений, метрополитенов и шахт,
• для перекачки жидкостей на взрывоопасных и пожароопасных производствах.
Насосы ЦМФ применяются:
• для откачивания фекальных жидкостей в животноводческих комплексах;
• для перекачки бытовых фекальных жидкостей и производственных сточных вод.
Перекачиваемые среды.
• Насосы типа ГНОМ- загрязненная вода температурой до ЗО8К (до +35°С), плотностью до 2500 кг/м3, с содержанием механических примесей (песок, цемент, глина) массовой концентрацией до 10 %, размером частиц до 5 мм.
• Насос ГНОМ 53-10Т- загрязненная вода температурой до 308К (до +35°С), с содержанием примесей (песок, цемент, глина) массовой концентрацией до 10 %, размером частиц до 5 мм.
• Насос ГНОМ 40-25Т- загрязненная вода температурой до ЗЗЗК (до +60сС), с содержанием примесей (песок, цемент, глина) массовой концентрацией до 10 %, размером частиц до 5 мм.
• Насосы ГНОМ 16- 16Ех, ГНОМ 700-25Eх-вода температурой до 308К (до +35°С), с содержанием механических примесей массовой концентрацией до 6 %, с частицами размером до 5 мм, а также примесями сырой нефти до 10 % по массе. В составе сырой нефти может быть до 7 % парафина и до 3 % серы в несвободном состоянии. В аварийных режимах допускается перекачивание среды, содержащей до 100 % сырой нефти - не более 5 ч в течение срока службы до капитального ремонта.
• Насосы типа ЦМФ- загрязненная вода, бытовые фекальные жидкости и производственные сточные зоды температурой до +35°С, плотностью до 2500 кг/м3, с содержанием твердых включений органического происхождения объемной концентрацией до 6 %, размером частиц: по длине - до 100 мм, по высоте и ширине -до 60 мм; с водородным показателем рН - от 6 до 8%;.
Материалы исполнения основных деталей насоса:
Тип насоса | Корпусные детали | Отвод | Вал | Рабочее колесо |
ГНОМ | Сплав АЛ 9 Ст20Х13Л-1 | Износостойкая резина | Сталь 45, Ст20Х13. | Чугун СЧ 15 Ст40 ХГСНЛ |
ЦМФ | Бронза | Бронза | Бронза |
Ограничения применения:
• не допускается работа насоса «всухую», без охлаждения откачиваемой жидкостью;
• величина подпора должна быть не менее расстояния от середины входных кромок рабочего колеса до верхней кромки всасывающей сетки;
Расшифровка условных типовых обозначений насосов:
ГНОМ 16-16Т | ГНОМ | 16 | 16 | Т | ||
Подача, м3/h | Напор, м | Температура рабочей среды до +60°С | ||||
ГНОМ100-25ЕХ | Насос одноступенчатый моноблочный | 100 | 25 | Ех | ||
Подача, м3/ч | Напор, м | Категория взрывоопасной среды | ||||
ЦМФ 160-10 | ЦМФ | 160 | 10 | |||
Центробежный моноблочный фекальный | Подача, м"/ч | Напор, м | ||||
Основные технические характеристики насосных агрегатов типов ГНОМ, ЦМФ

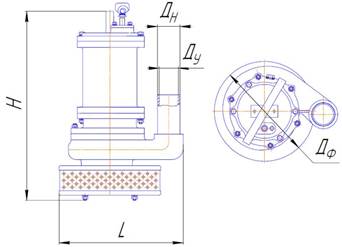

Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Ма, кг | Габаритные и присоединительные размеры насосного агрегата, мм | ||||||
Q м3/ч | Н м | Nд, кВт | n, мин-1 | L | Dϕ | Н | Dн | Dy | ||
Насосные агрегаты типа ГНОМ | ||||||||||
ГНОМ6-10 | 6 | 10 | 0,55 | 2980 | 19 | 200 | 220 | 420 | 50 | 40 |
ГНОМЮ-10 | 10 | 10 | 1,10 | 2980 | 21 | 280 | 210 | 450 | 50 | 40 |
1ГНОМ10-10 | 10 | 10 | 1,10 | 2980 | 21 | 280 | 210 | 450 | 50 | 40 |
ГНОМ16-16 | 16 | 16 | 1,70 | 2980 | 31 | 240 | 236 | 500 | 64 | 50 |
ГНОМ16-16ЕХ | 16 | 16 | 2,20 | 2980 | 76 | 380 | 380 | 1200 | 64 | 50 |
ГНОМ25-20 | 25 | 20 | 4,00 | 2980 | 76 | 330 | 260 | 600 | 77 | 65 |
ГНОМ25-20Т | 25 | 20 | 4,00 | 2980 | 76 | 265 | 280 | 605 | 77 | 65 |
ГНОМ40-25Т | 40 | 25 | 4,00 | 2980 | 52 | 327 | 260 | 600 | 77 | 65 |
ГНОМ50-25 | 50 | 25 | 6,00 | 2980 | 83 | 350 | 350 | 775 | 77 | 65 |
ГНОМ53-10 | 53 | 10 | 2.80 | 2980 | 103 | 295 | 260 | 600 | 77 | 65 |
ГНОМ53-10Т | 53 | 10 | 4,00 | 2980 | 120 | 295 | 260 | 600 | 11 | 65 |
ГНОМ100-25 | 100 | 25 | 15,00 | 2980 | 140 | 530 | 385 | 820 | 102 | 90 |
ГНОМ100-25Ех | 100 | 25 | 15,00 | 2980 | 250 | 255 | 240 | 720 | 64 | 50 |
ГНОМ150-30 | 150 | 30 | 18,00 | 2980 | 180 | 540 | 385 | 900 | 102 | 90 |
Насосные агрегаты типа ЦМФ | ||||||||||
ЦМФ 50-10 | 50 | 10 | 2,80 | 1480 | 103 | 430 | 292 | 665 | 77 | 85 |
ЦМФ160-10 | 160 | 10 | 6,00 | 1480 | 265 | 745 | 359 | 1085 | 102 | 90 |
1ЦМФ160-10 | 160 | 10 | 16,00 | 1425 | 260 | 745 | 359 | 1085 | 102 | 90 |
