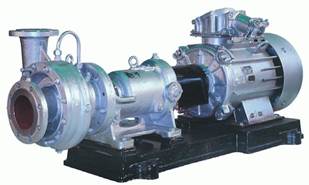

Насосы циркуляционные типа НКу
Конструкция: центробежные насосы с односторонним подводом жидкости к рабочему колесу.
Исполнение: горизонтальные консольные, одноступенчатые насосы на отдельной стойке.
Насосы типа НКу применяются для обеспечения принудительной циркуляции конденсата в змеевиковых котлах-утилизаторах.
Перекачиваемая среда: перегретая вода.
Характеристики перекачиваемой среды.
• Плотность - 875 кг/м3.
• Водородный показатель рН - от 8 до 9%.
• Объем механических включений - не более 0,01%.
• Размер частиц - не более 0,1 мм.
• Температура перекачиваемых сред:
• насосы НКУ-90М, НКУ-140М - до 483К (до +210°С);
• насосы НКУ-250 - до 528К (до +255°С).
Материалы исполнения проточной части насоса.
• Вал - Сталь 45.
• Проточная часть насосов типов НКУ-90М, НКУ-140 - чугун марки СЧЗО.
• Проточная часть насосов типов НКУ-250, НКУ-140М - сталь 25Л. Уплотнение вала насоса - двойное сальниковое.
Давление на входе насоса - до 47 кГс/см2.
Расшифровка условных типовых обозначений насосов:
НКу 90Ма(б) | НК | У | 90 | м | а (б) |
Консольный | Для котлов-утилизаторов | Подача, м3/ч | Модернизация типоразмера | Обточка рабочего колеса | |
1НКу 630/80 | 1 | НК | у | 630 | 80 |
Номер модернизации | Консольный | Для котлов-утилизаторов | Подача, м3/ч | Напор, м |
Основные технические характеристики насосных агрегатов типа НКу
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | |||||
Q, м3/ч | Н, м | Тип | Nд,кВт | n, мин-1 | LxBxH | Dy | Dy1 | ||
НКу-90М | 90 | 38 | АИР180S4 | 22 | 1450 | 1900x566x760 | 150 | 80 | 785 |
НКу-140М | 140 | 49 | 5A200L4 | 45 | 1450 | 2100x536x880 | 150 | 100 | 970 |
НКу-140Ма | 150 | 35 | АИР180М4 | 30 | 1450 | 1950x536x880 | 150 | 100 | 845 |
НКу-250 | 250 | 32 | 5A200L4 | 45 | 1450 | 2140x578x880 | 200 | 125 | 975 |
1 НКу 630/80 | 630 | 84 | 5АМ315М2 | 200 | 2970 | 2460x1010x990 | 250 | 200 | 2300 |
