Насосы сточно-массные типов CM, 2CM, CMC
Конструкция насосов.
Центробежные, горизонтальные, консольные одноступенчатые насосы с односторонним подводом жидкости к рабочему колесу и со спиральным отводом жидкости.
Наличие монтажного проставка между валами насоса и электродвигателя позволяет демонтировать насос без демонтажа трубопроводов и электродвигателя.
Насосы «2СМ» отличаются от насосов «СМ» новой геометрией проточной части, что позволило повысить КПД насосов типа 2СМ на 2...6% и соответственно - в ряде случаев - снизить мощность электродвигателей, входящих в состав насосных агрегатов. Показатели напора и подачи насосов типа 2СМ идентичны соответствующим показателям насосов типа СМ.
Исполнение насосов.
• Насосы типов CM, 2CM - насосы с центробежным рабочим колесом закрытого типа.
• Насосы типа CMC - насосы свободно-вихревого типа, с центробежным открытым рабочим колесом.
Исполнение электродвигателей.
Агрегаты комплектуются электродвигателями в общепромышленном, взрывозащищенном и экспортном исполнениях, исполнения электродвигателей по монтажу 1М1081, 1М1001 и 1М3011.
Материалы исполнения:
• проточная часть - серый чугун СЧ25,
• вал-сталь 35,
• защитная втулка - сталь 45.
Уплотнения.
Уплотнение вала насоса - одинарное торцовое или двойное сальниковое.
В сальниковое уплотнение подается затворная жидкость под давлением, превышающим давление
перед уплотнением со стороны рабочего колеса на 0,05. ..0,1 МПа (0,5... 1,0 кГс/см ).
Насосы типов CM, 2CM, CMC применяются:
• для перекачивания сточных (фекальных) вод,
• для орошения земельных угодий, садов и огородов индивидуальных хозяйств.
Перекачиваемые среды:
• городские, бытовые и производственные сточные массы,
• другие жидкости с большим количеством загрязнений.
Физико-химические свойства перекачиваемых сред:
• водородный показатель рН - от 6 до 8,5%,
• плотность - до 1100 кг/м3,
• кинематическая вязкость -до 10"6 м2/с.
• механические включения:
• абразивные взвешенные вещества - содержание по массе - не более 1,0%, размер частиц - не более 5,0 мм, микротвердость частиц - до 9000 МПа;
• неабразивные взвешенные вещества (в том числе - древесноволокнистые полуфабрикаты), концентрация по массе - не более 2,0%.
Температура перекачиваемых сред - до 363К (до +90°С).
Расшифровка условного типового обозначения насоса:
СМ 100-65-200а/2 | СМ | 100 | 65 | 200 | а | 2 |
Сточно-массный насос | Диаметр входного патрубка,мм | Диаметр выходного патрубка, мм | Диаметр рабочего колеса, мм | Обточка рабочего колеса | Частота вращения 3000 мин-1 |
Основные технические характеристики насосных агрегатов типа СМ, 2СМ

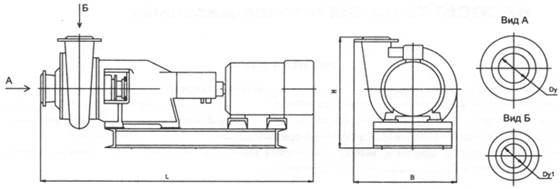

Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | ||||||
Q, м3/ч | Н, м | КЗ, м | Тип | Nд, кВт | n, мин-1 | LxBxH | Dy | Dy1 | ||
1 СМ 32-20-115/2 | 1,0 | 15,0 | 3 | АИР71А2 | 0,75 | 2900 | 425x222x238 | 32 | 20 | 27 |
1СМ 32-20-125/2 | 3,2 | 20,0 | 3 | АИР71В2 | 1,10 | 2900 | 380x210x250 | 32 | 20 | 22 |
1 СМ 50-32-125/2 | 12,5 | 20,0 | 3 | АИР80В2 | 2,20 | 2900 | 460x210x295 | 50 | 32 | 48 |
2СМ 65-50-125/2 | 20,0 | 30,0 | 4 | АИР100L2 | 5,50 | 2900 | 900x274x450 | 65 | 50 | 145 |
2СМ 65-50-125а2 | 18,0 | 30,0 | 4 | AИP100S2 | 4,00 | 2900 | 870x274x450 | 65 | 50 | 140 |
2СМ 65-50-12562 | 15,0 | 30,0 | 4 | АИР10082 | 4,00 | 2900 | 870x274x450 | 65 | 50 | 140 |
1СМ 65-50-160/2 | 25,0 | 30,0 | 3 | АИР100L2 | 5,50 | 2900 | 555x274x355 | 65 | 50 | 57 |
СМ 80-50-200/2 | 50,0 | 50,0 | 6 | АИР160М2 | 18,50 | 2900 | 1233x280x478 | 80 | 50 | 250 |
СМ 80-50-200а/2 | 45,0 | 43,0 | 6 | АИР160S2 | 15,00 | 2900 | 1195x280x478 | 80 | 50 | 235 |
СМ 80-50-200б/2 | 40,0 | 35,0 | 6 | АИР132М2 | 11,00 | 2900 | 1040x280x478 | 80 | 50 | 185 |
СМ 80-50-200/4 | 25,0 | 13,0 | 5 | АИР100L4 | 4,00 | 1450 | 935x280x478 | 80 | 50 | 150 |
СМ 80-50-200а/4 | 22,0 | 11,0 | 5 | АИР100S4 | 3,00 | 1450 | 895x280x478 | 80 | 50 | 145 |
СМ 80-50-200б/4 | 20,0 | 9,0 | 5 | АИР90L4 | 2,20 | 1450 | 895x280x478 | 80 | 50 | 140 |
СМ 100-65-200/2 | 125,0 | 47,5 | 5 | 5А200М2 | 37,00 | 2900 | 1308x450x647 | 100 | 65 | 420 |
СМ 100-65-200/2 | 125,0 | 47,5 | 5 | 4AMH180S2 | 37,00 | 2900 | 1298x450x647 | 100 | 65 | 390 |
СМ 100-65-200а/2 | 86,0 | 42,0 | 5 | АИР180М2 | 30,00 | 2900 | 1230x450x589 | 100 | 65 | 335 |
СМ 100-65-200б/2 | 75,0 | 32,0 | 5 | AИP180S2 | 22,00 | 2900 | 1190x450x589 | 100 | 65 | 315 |
СМ 100-65-200/4 | 62,5 | 12,0 | 3 | АИР112М4 | 5,50 | 1450 | 1000x310x513 | 100 | 65 | 200 |
СМ 100-65-200а/4 | 55,0 | 9,0 | 3 | АИР100L4 | 4,00 | 1450 | 945x310x513 | 100 | 65 | 185 |
СМ 100-65-200б/4 | 50,0 | 8,0 | 3 | АИР100S4 | 3,00 | 1450 | 915x310x513 | 100 | 65 | 180 |
СМ 100-65-250/2 | 100,0 | 80,0 | 6 | 5A200L2 | 45,00 | 2950 | 1045x350x560 | 100 | 65 | 400 |
СМ100-65-250а/2 | 86,0 | 65,0 | 6 | 5А200М2 | 37,00 | 2950 | 1035x350x560 | 100 | 65 | 395 |
СМ 100-65-250б/2 | 75,0 | 53,0 | 6 | АИР180М2 | 30,00 | 2950 | 1035x350x560 | 100 | 65 | 370 |
СМ 100-65-250/4 | 50,0 | 20,0 | 5 | АИР132S4 | 7,50 | 1450 | 1025x350x560 | 100 | 65 | 235 |
СМ 100-65-250а/4 | 47,0 | 17,0 | 5 | АИР112М4 | 5,50 | 1450 | 1020x350x560 | 100 | 65 | 225 |
СМ 100-65-250б/4 | 44,0 | 14,0 | 5 | АИР112М4 | 5,50 | 1450 | 1020x350x560 | 100 | 65 | 215 |
СМ 125-80-315/4 | 80,0 | 32,0 | 4 | АИР180S4 | 22,00 | 1450 | 1220x400x668 | 125 | 80 | 405 |
СМ 125-80-315а/4 | 73,0 | 26,0 | 4 | АИР160М4 | 18,50 | 1450 | 1275x400x668 | 125 | 80 | 395 |
СМ 125-80-315б/4 | 65,0 | 20,0 | 4 | АИР160S4 | 15,00 | 1450 | 1250x400x668 | 125 | 80 | 370 |
СМ 125-100-250/4 | 100,0 | 20,0 | 4 | АИР160S4 | 15,00 | 1450 | 1475x400x668 | 125 | 100 | 400 |
СМ 150-125-315/4 | 200,0 | 32,0 | 4 | 5A200L4 | 45,00 | 1450 | 1675x517x775 | 150 | 125 | 715 |
СМ 150-125-315/4 | 200,0 | 32,0 | 4 | 5АН200М4 | 45,00 | 1450 | 1675x517x775 | 150 | 125 | 700 |
СМ 150-125-315а/4 | 175,0 | 27,0 | 4 | 5А200М4 | 37,00 | 1450 | 1620x517x775 | 150 | 125 | 675 |
СМ 150-125-315а/4 | 175,0 | 27,0 | 4 | 4АМН180М4 | 37,00 | 1450 | 1620x517x775 | 150 | 125 | 635 |
СМ 150-125-315б/4 | 145,0 | 21,0 | 4 | АИР180М | 30,00 | 1450 | 1520x517x775 | 150 | 125 | 600 |
СМ 150-125-315/6 | 136,0 | 14,5 | 4 | АИР160М | 15,00 | 980 | 1543x520x800 | 150 | 125 | 510 |
СМ 150-125-315а/6 | 120,0 | 10,5 | 4 | АИР160Б6 | 11,00 | 980 | 1760x520x800 | 150 | 125 | 490 |
СМ 150-125-315б/6 | 100,0 | 8,5 | 4 | АИР132М | 7,50 | 980 | 1745x520x800 | 150 | 125 | 430 |
СМ150-125-400/4 | 200 | 50 | 5 | 5АМ225М4 | 55,0 | 1450 | 1910x765x835 | 150 | 125 | 920 |
СМ150-125-400/4 | 200 | 50 | 5 | 5AH200L4 | 55,0 | 1450 | 1900x765x835 | 150 | 125 | 870 |
СМ150-125-400а/4 | 200 | 40 | 5 | 5A200L4 | 45,0 | 1450 | 1910x765x835 | 150 | 125 | 845 |
СМ150-125-400б/4 | 200 | 32 | 5 | 5A200L4 | 45,0 | 1450 | 1910x765x835 | 150 | 125 | 845 |
СМ150-125-400/6 | 125 | 22 | 5 | АИР180М6 | 18,5 | 980 | 1795x795x835 | 150 | 125 | 710 |
СМ150-125-400а/6 | 125 | 18 | 5 | АИР160М6 | 15,0 | 980 | 1760x795x835 | 150 | 125 | 690 |
СМ150-125-400б/6 | 125 | 14 | 5 | АИР160S6 | 11,0 | 980 | 1720x795x835 | 150 | 125 | 660 |
СМ200-150-315/4 | 400 | 32 | 5 | 5AM250S4 | 75,0 | 1450 | 2030x795x835 | 200 | 150 | 1020 |
СМ200-150-315а/4 | 360 | 26 | 5 | 5АМ225М4 | 55,0 | 1450 | 1955x795x835 | 200 | 150 | 950 |
СМ200-150-315б/4 | 360 | 20 | 5 | 5АМ225М4 | 55,0 | 1450 | 1955x795x835 | 200 | 150 | 950 |
СМ200-150-315/6 | 200 | 14 | 5 | АИР180М6 | 18,5 | 980 | 1796x795x835 | 200 | 150 | 700 |
СМ200-150-315а/6 | 200 | 11 | 5 | АИР160М6 | 15,0 | 980 | 1761x795x835 | 200 | 150 | 680 |
СМ200-150-315б/6 | 200 | 9 | 5 | АИР160S6 | 11,0 | 980 | 1721x795x835 | 200 | 150 | 650 |
СМ200-150-400/4 | 400 | 50 | 5 | 5АМ280М4 | 132,0 | 1450 | 2665x650x1160 | 200 | 150 | 2140 |
СМ200-150-400а/4 | 380 | 45 | 5 | 5AM280S4 | 110,0 | 1450 | 2305x650x1160 | 200 | 150 | 1805 |
СМ200-150-400б/4 | 360 | 32 | 5 | 5AM250S4 | 75,0 | 1450 | 2520x650x1160 | 200 | 150 | 1605 |
СМ200-150-500/4 | 400 | 80 | 8 | 5АМ315М4 | 200,0 | 1450 | 2665x650x1160 | 200 | 150 | 2240 |
СМ200-150-500/4 | 400 | 80 | 8 | 5АН315А4 | 200,0 | 1450 | 2665x650x1160 | 200 | 150 | 2140 |
СМ200-150-500а/4 | 380 | 64 | 8 | 5AM315S4 | 160,0 | 1450 | 2605x650x1160 | 200 | 150 | 2015 |
СМ200-150-500а/4 | 380 | 64 | 8 | 5АН280В4 | 160,0 | 1450 | 2305x650x1160 | 200 | 150 | 1815 |
СМ200-150-500б/4 | 360 | 50 | 8 | 5AM280S4 | 110,0 | 1450 | 2520x650x1160 | 200 | 150 | 1925 |
СМ200-150-500б/4 | 360 | 50 | 8 | 5АМН250М4 | 110,0 | 1450 | 2500x650x1160 | 200 | 150 | 1805 |
СМ200-150-540/4 | 450 | 95 | 7 | 6A355S4 | 250,0 | 1450 | 2740x755x1170 | 200 | 150 | 2600 |
СМ200-150-540/4 | 450 | 95 | 7 | 5АН315В4 | 250,0 | 1450 | 2540x755x1170 | 200 | 150 | 2460 |
СМ250-200-400/6 | 530 | 22 | 5 | 5AM280S6 | 75,0 | 980 | 2320x720x1150 | 250 | 200 | 1925 |
СМ250-200-400/6 | 530 | 22 | 5 | 5АМН250М6 | 75,0 | 980 | 2120x720x1150 | 250 |
| 1765 |
СМ250-200-400а/6 | 510 | 18 | 5 | 5АМ250М6 | 55,0 | 980 | 2340x720x1150 | 250 | 200 | 1815 |
СМ250-200-400а/6 | 510 | 18 | 5 | 5AMH250S6 | 55,0 | 980 | 2320x720x1150 | 250 | 200 | 1800 |
СМ250-200-400б/6 | 480 | 16 | 5 | 5AM250S6 | 45,0 | 980 | 2200x720x1150 | 250 | 200 | 1770 |
СМ250-200-400/4 | 800 | 50 | 7 | 6A355S4 | 250,0 | 1450 | 2350x720x1150 | 250 | 200 | 2350 |
СМ250-200-400/4 | 800 | 50 | 7 | 5АН315В4 | 250,0 | 1450 | 2200x720x1150 | 250 | 200 | 2200 |
СМ250-200-400а/4 | 760 | 43 | 7 | 5АМ315М4 | 200,0 | 1450 | 2205x720x1150 | 250 | 200 | 2200 |
СМ250-200-400а/4 | 760 | 43 | 7 | 5АН315А4 | 200,0 | 1450 | 2200x720x1150 | 250 | 200 | 2100 |
СМ250-200-400б/4 | 720 | 35 | 7 | 5AM315S4 | 160,0 | 1450 | 1965x720x1150 | 250 | 200 | 1985 |
СМ250-200-400б/4 | 720 | 35 | 7 | 5АН280В4 | 160,0 | 1450 | 1785x720x1150 | 250 | 200 | 1765 |
СМ300-250-500/6 | 800 | 32 | 4 | 6A355S6 | 160,0 | 960 | 2940x855x1290 | 300 | 250 | 2540 |
СМЗОО-250-500а/6 | 760 | 25 | 4 | 5АМ315М6 | 132,0 | 960 | 2840x855x1290 | 300 | 250 | 2250 |
CM300-250-500б/6 | 720 | 22 | 4 | 5AM315S6 | 110,0 | 960 | 2800x855x1290 | 300 | 250 |
|
2СМ65-50-125/2 | 50 | 20,0 | 4 | АИР100L2 | 5,5 | 2900 | 900x245x450 | 65 | 50 | 145 |
2СМ65-50-125а/2 | 47 | 17.0 | 4 | АИР100S2 | 4,0 | 2900 | 870x245x450 | 65 | 50 | 140 |
2СМ65-50-125б/2 | 44 | 14,0 | 4 | АИР100S2 | 4,0 | 2900 | 870x245x450 | 65 | 50 | 140 |
2СМ80-50-200/2 | .50 | 50,0 | 5 | AИP160S2 | 15,0 | 2900 | 1200x280x480 | 80 | 50 | 235 |
2СМ80-50-200а/2 | 45 | 43,0 | 5 | АИР132М2 | 11,0 | 2900 | 1040x280x480 | 80 | 50 | 185 |
2СМ80-50-200б/2 | 40 | 35,0 | 5 | АИР132М2 | 11,0 | 2900 | 1040x280x480 | 80 | 50 | 185 |
2СМ80-50-200/4 | 25 | 12,5 | 5 | АИР100S4 | 3,0 | 1450 | 935x280x478 | 80 | 50 | 145 |
2СМ80-50-200а/4 | 22 | 11,0 | 5 | АИР90L4 | 2,2 | 1450 | 905x280x478 | 80 | 50 | 140 |
2СМ80-50-200б/4 | 20 | 9,0 | 5 | АИР80МВ4 | 1,5 | 1450 | 890x280x478 | 80 | 50 | 125 |
2СМ100-65-160/2 | 80 | 32,0 | 5 | АИР160S2 | 15,0 | 2900 | 1210x275x470 | 100 | 65 | 250 |
2СМ100-65-160а/2 | 73 | 26,0 | 5 | АИР132М2 | 11,0 | 2900 | 1040x275x470 | 100 | 65 | 200 |
2СМ100-65-160б/2 | 65 | 20,0 | 5 | АИР112М2 | 7,5 | 2900 | 1000x275x470 | 100 | 65 | 200 |
2СМ100-65-200/2 | 125 | 47,5 | 5 | АИР180М2 | 30,0 | 2900 | 1285x305x560 | 100 | 65 | 340 |
2СМ100-65-200а/2 | 86 | 42,0 | 5 | АИР180S2 | 22,0 | 2900 | 1230x305x560 | 100 | 65 | 320 |
2СМ100-65-200б/2 | 75 | 32,0 | 5 | АИР160М2 | 18,5 | 2900 | 1195x305x560 | 100 | 65 | 305 |
2СМ100-65-200/4 | 62 | 12,0 | 3 | АИР100L4 | 4,0 | 1450 | 945x310x515 | 100 | 65 | 185 |
2СМ100-65-200а/4 | 55 | 9,0 | 3 | АИР100S4 | 3,0 | 1450 | 915x310x515 | 100 | 65 | 180 |
2СМ100-65-200б/4 | 50 | 8,0 | 3 | АИР90L4 | 2,2 | 1450 | 900x310x515 | 100 | 65 | 175 |
2СМ150-125-315/4 | 200 | 32,0 | 4 | А200М4 | 37,0 | 1450 | 1620x520x725 | 150 | 125 | 650 |
2СМ150-125-315/4 | 200 | 32,0 | 4 | 4АМН180М4 | 37,0 | 1450 | 1520x520x725 | 150 | 125 | 610 |
2СМ150-125-315а/4 | 175 | 27,0 | 4 | АИР180М4 | 30,0 | 1450 | 1470x520x725 | 150 | 125 | 595 |
2СМ150-125-315а/4 | 175 | 27,0 | 4 | 4AMH180S4 | 30,0 | 1450 | 1600x520x725 | 150 | 125 | 578 |
2СМ150-125-315б/4 | 145 | 21,0 | 4 | АИР180S4 | 22,0 | 1450 | 1620x520x725 | 150 | 125 | 575 |
2СМ150-125-315/6 | 136 | 14,0 | 3 | АИР160S6 | 11,0 | 960 | 1516x520x800 | 150 | 125 | 485 |
2СМ150-125-315а/6 | 120 | 10,5 | 3 | AИP132S6 | 7,5 | 960 | 1345x520x800 | 150 | 125 | 428 |
2СМ150-125-315б/6 | 110 | 8,0 | 3 | АИР132М6 | 5,5 | 980 | 1307x520x800 | 150 | 125 | 415 |
2СМ200-150-500/4 | 400 | 80,0 | 7 | 5AM315S4 | 160,0 | 1450 | 2605x650x1160 | 200 | 150 | 2015 |
2СМ200-150-500а/4 | 380 | 64,0 | 7 | 5AM280S4 | 110,0 | 1450 | 2525x650x1160 | 200 | 150 | 1925 |
2СМ200-150-500б/4 | 360 | 50,0 | 7 | 5АМ250М4 | 90,0 | 1450 | 2515x650x1160 | 200 | 150 | 1900 |
2СМ200-150-540/4 | 450 | 95,0 | 7 | 6A355S4 | 250,0 | 1450 | 2740x740x1170 | 200 | 150 | 2400 |
Расшифровка условных типовых обозначений насосов:
СМС200-150-500/4 | СМ | С | 200 | 150 | 500 | 4 |
Сточно-массный насос | Свободно-вихревого типа | Диаметр входного патрубка, мм | Диаметр выходного патрубка, мм | Диаметр рабочего колеса, мм | Частота вращения 1500 мин-1 |
