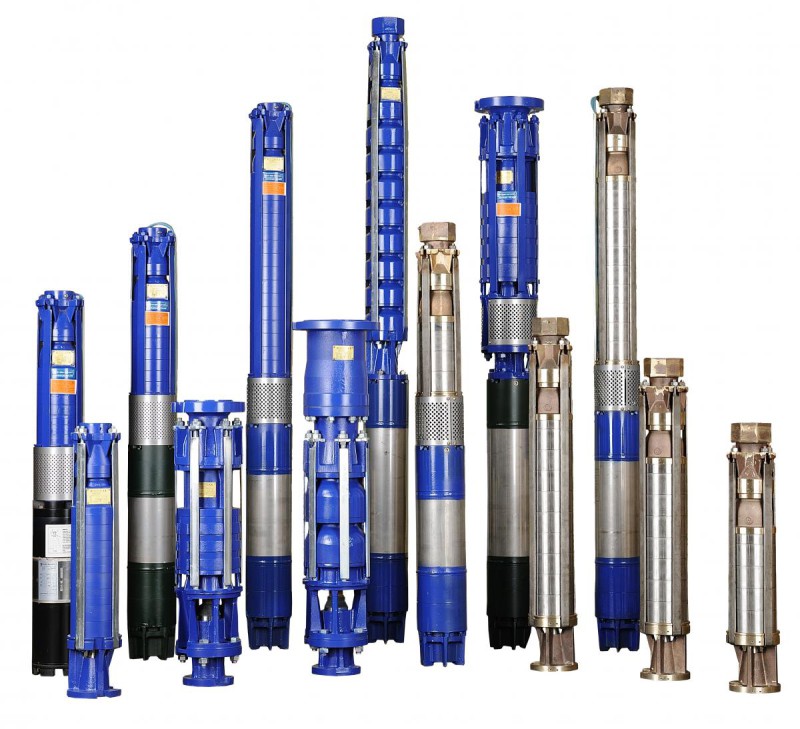

Насосы скважинные типа ЭЦВ
Конструкция насосов типа ЭЦВ.
• Центробежные скважинные одноступенчатые или многоступенчатые насосы с вертикальным расположением вала, жестко соединенного с валом погружного электродвигателя типа ПЭДВ.
• Рабочее положение насосного агрегата - вертикальное.
• Подшипники насоса и электродвигателя смазываются и охлаждаются водой. Напорные патрубки - фланцевые или резьбовые.
• Ступень насоса состоит из рабочего колеса, лопаточного отвода и обоймы.
• Насос оснащен обратным клапаном тарельчатого или шарикового типа.
Насосы типа ЭЦВ применяются для подъема из артезианских скважин чистой воды, используемой в системах городского, промышленного и сельскохозяйственного водоснабжения; для перекачивания питьевой и технической воды; для орошения и понижения уровня грунтовых вод.
Характеристики и маркировка насосов могут различаться в зависимости от завода-изготовителя.
Исполнение электродвигателей типа ПЭДВ: герметичные, погружные, водонаполненные.
Климатическое исполнение и категория размещения насосов типа ЭЦВ: У1, Т2.
Индекс назначения насоса |
Перекачиваемые среды |
Температура перекачиваемой среды |
Без индекса |
Вода общей минерализацией (сухой остаток) не более 1500 мг/л, водородный показатель (рН) - от 6,5 до 9,5%, содержание хлоридов - не более 350 мг/л, содержание сульфатов - не более 500 мг/л, содержание сероводорода - не более 1,5 мг/л. Содержание механических включений: по массе - не более 0,01%. |
до298К(до+25°С) |
Г |
Вода повышенной температуры с минерализацией не более 2500 мг/л; водородный показатель (рН) - от 6,5 до 9,5%, содержание хлоридов - до 1000 мг/л, содержание сульфатов - не более 1500 мг/л, содержание сероводорода - не более 4,5 мг/л. Содержание механических включений; по массе - не более 0,4%. |
до 343К (до +70°С) |
X |
Вода химически активная с минерализацией до 2200 мг/л; водородный показатель (рН) - от 6,5 до 9,5%, содержание хлоридов - до 1000 мг/л, содержание сульфатов - не более 1500 мг/л, содержание сероводорода - не более 4,5 мг/л. Содержание механических включений; по массе - не более 0,1%. |
до 298К (до +25°С) |
ХТр |
Морская вода. |
От271К до 3О3К (от -2°С до +30°С) |
ХТрГ |
Иодобромистая морская вода и вода из скважин с неблагоприятным химическим составом. Плотность-до 1180 кг/м3. Содержание механических включений; по массе - не более 0,1%. Содержание хлоридов - до 170 г/л. Сухой остаток - до 270 г/л. |
до 363К (до +90°С) |
Материалы исполнения узлов и деталей насосов могут различаться в зависимости от завода-изготовителя и условий работы насоса:
• проточная часть - чугун, хромоникелевая сталь, пластмасса, угленаполненный полиамид, стеклонаполненный полиамид, полистирол, полипропилен, бронза;
• корпусные детали - чугун, сталь углеродистая, хромоникелевая сталь;
• вал и защитная втулка - хромоникелевая сталь;
• подшипники - резинометаллические.
Уплотнение вала насоса - сальниковое или торцовое.
Расшифровка условного типового обозначения насоса:
ЭЦВ 12-160-100-ХТРГ |
ЭЦВ |
12 |
160 |
100 |
ХТРГ |
Электронасос центробежный, для подачи воды |
Максимально допустимый внутренний диаметр обсадной колонны, уменьшенный в 25 раз, мм |
Подача, м3/ч |
Напор, м |
Химические термальные среды с механическими примесями |
Основные технические характеристики насосных агрегатов типа ЭЦВ
Типоразмер насоса |
Q, м3/ч |
Н, м |
Тип двигателя |
Nд, кВт |
n, мин-1 |
Длина, мм |
Ø, мм |
Ма, кг |
|
Насосные агрегаты типов ЭЦВ4, ЭЦВ5 |
|||||||||
ЭЦВ4-2.5-65 |
2,5 |
65 |
ПЭДВ 1,1-140 |
1,1 |
2900 |
970 |
96 |
25 |
|
ЭЦВ4-2,5-80 |
2,5 |
80 |
ПЭДВ 1,1-140 |
1,1 |
2900 |
1040 |
96 |
26 |
|
ЭЦВ4-2,5-100 |
2,5 |
100 |
ПЭДВ 1,5-140 |
1,5 |
2900 |
1070 |
100 |
32 |
|
ЭЦВ4-2,5-120 |
2,5 |
120 |
ПЭДВ 2,2-140 |
2,2 |
2900 |
1070 |
100 |
35 |
|
ЭЦВ4-10-115 |
10,0 |
115 |
ПЭДВ 5,5-140 |
5,5 |
2900 |
2630 |
100 |
41 |
|
ЭЦВ5-4-125 |
4,0 |
125 |
ПЭДВ 2,8-140 |
2,8 |
2900 |
1812 |
120 |
63 |
|
ЭЦВ5-6,5-80 |
6,5 |
80 |
ПЭДВ 2,8-140 |
2,8 |
2900 |
1190 |
120 |
65 |
|
ЭЦВ5-6,5-120 |
6,5 |
120 |
ПЭДВ 4,5-140 |
4,5 |
2900 |
1190 |
120 |
72 |
|
Насосные агрегаты типа ЭЦВ6 |
|||||||||
ЭЦВ6-4-130 |
4,0 |
130 |
ПЭДВ 4,5-140 |
4,5 |
2900 |
1650 |
145 |
78 |
|
ЭЦВ6-4-190 |
4,0 |
190 |
ПЭДВ 4,5-140 |
4,5 |
2900 |
2000 |
145 |
95 |
|
ЭЦВб-6,5-60 |
6,5 |
60 |
ПЭДВ 2,8-140 |
2,8 |
2900 |
1090 |
145 |
56 |
|
ЭЦВ6-6,5-85 |
6,3 |
85 |
ПЭДВ 2,8-140 |
2,8 |
2900 |
1090 |
145 |
66 |
|
ЭЦВб-6,5-125 |
6,5 |
125 |
ПЭДВ 4,5-140 |
4,5 |
2900 |
1230 |
145 |
68 |
|
ЭЦВ6-6,5-140 |
6,5 |
140 |
ПЭДВ 4,5-140 |
4,5 |
2900 |
1270 |
145 |
72 |
|
ЭЦВ6-6,5-185 |
6,5 |
185 |
ПЭДВ 8-140 |
8,0 |
2900 |
1490 |
145 |
83 |
|
ЭЦВ6-6,5-225 |
6,5 |
225 |
ПЭДВ 8-140 |
8,0 |
2900 |
1640 |
145 |
87 |
|
ЭЦВ6-10-50 |
10,0 |
50 |
ПЭДВ 2,8-140 |
2,8 |
2900 |
1350 |
145 |
69 |
|
ЭЦВ6-10-80 |
10,0 |
80 |
ПЭДВ 5,5-140 |
5,5 |
2900 |
1070 |
145 |
69 |
|
ЭЦВ6-10-110 |
10,0 |
110 |
ПЭДВ 5,5-140 |
5,5 |
2900 |
1190 |
145 |
79 |
|
ЭЦВ6-10-140 |
10,0 |
140 |
ПЭДВ 8-140 |
8,0 |
2900 |
1380 |
145 |
89 |
|
ЭЦВ6-10-185 |
10,0 |
185 |
ПЭДВ 8-140 |
8,0 |
2900 |
1610 |
145 |
97 |
|
ЭЦВ6-10-235 |
10,0 |
235 |
ПЭДВ 11-140 |
11,0 |
2900 |
2530 |
145 |
135 |
|
ЭЦВ6-10-350 |
10,0 |
350 |
ПЭДВ 8-140 |
13,0 |
2900 |
2530 |
145 |
145 |
|
ЭЦВ6-16-75 |
16,0 |
75 |
ПЭДВ 5,5-140 |
5,5 |
2900 |
1230 |
145 |
90 |
|
ЭЦВ6-16-90 |
16,0 |
90 |
ПЭДВ 5,5-140 |
6,3 |
2900 |
1230 |
145 |
91 |
|
ЭЦВ6-16-110 |
16,0 |
110 |
ПЭДВ 8-140 |
8,0 |
2900 |
1490 |
145 |
95 |
|
ЭЦВ6-16-140 |
16,0 |
140 |
ПЭДВ 11-140 |
11,0 |
2900 |
1710 |
145 |
100 |
|
ЭЦВ6-16-160 |
16,0 |
160| |
ПЭДВ 11-140 |
11,0 |
2900 |
1860 |
145 |
105 |
|
ЭЦВ6-16-1Э0 |
16,0 |
190 |
ПЭДВ 11-140 |
13,0 |
2900 |
1860 |
145 |
1 |
10 |
Насосные агрегаты типа ЭЦВ8 |
|||||||||
ЭЦВ8-16-140 |
16,0 |
140 |
ПЭДВ 11-180 |
11,0 |
2900 |
1470 |
180 |
120 |
|
ЭЦВ8-16-160 |
16,0 |
160 |
ПЭДВ 11-180 |
11,0 |
2900 |
1700 |
186 |
135 |
|
ЭЦВ8-16-180 |
16,0 |
180 |
ПЭДВ 11-140 |
13,0 |
2900 |
1470 |
180 |
135 |
|
ЭЦВ8-16-200 |
16,0 |
200 |
ПЭДВ 22-219 |
22,0 |
2900 |
1470 |
180 |
140 |
|
ЭЦВ8-25-100 |
25 0 |
100 |
ПЭДВ 11-180 |
11,0 |
2900 |
1270 |
186 |
90 |
|
ЭЦВ8-25-110 |
25,0 |
110 |
ПЭДВ 11-180 |
11,0 |
2900 |
1270 |
186 |
100 |
|
ЭЦВ8-25-125 |
25,0 |
125 |
ПЭДВ 15-180 |
13,0 |
2900 |
1450 |
186 |
105 |
|
ЭЦВ8-25-150 |
25 0 |
150 |
ПЭДВ 16-180 |
17,0 |
2900 |
1520 |
186 |
120 |
|
ЭЦВ8-25-180 |
25,0 |
180 |
ПЭДВ 19-180 |
19,0 |
2900 |
1520 |
186 |
132 |
|
ЭЦВ8-25-230 |
25,0 |
230 |
ПЭДВ 22-219 |
22,0 |
2900 |
1520 |
186 |
.153 |
|
ЭЦВ8-25-300 |
25,0 |
300 |
ПЭДВ 32-219 |
32,0 |
2900 |
1520 |
186 |
177 |
|
ЭЦВ8-40-60 |
40,0 |
60 |
ПЭДВ 11-180 |
11,0 |
2900 |
1130 |
186 |
140 |
|
ЭЦВ8-40-90 |
40,0 |
90 |
ПЭДВ 16-180 |
17,0 |
2900 |
1900 |
186 |
185 |
|
ЭЦВ8-40-120 |
40 |
120 |
ПЭДВ22-219 |
22 |
2900 |
2370 |
186 |
236 |
|
ЭЦВ8-40-150 |
40 |
150 |
ПЭДВ27-219 |
27 |
2900 |
2370 |
186 |
236 |
|
ЭЦВ8-40-180 |
40 |
180 |
ПЭДВ32-219 |
32 |
2900 |
3105 |
186 |
308 |
|
ЭЦВ8-65-70 |
65 |
70 |
ПЭДВ19-180 |
19 |
2900 |
1660 |
186 |
138 |
|
ЭЦВ8-65-90 |
65 |
90 |
ПЭДВ25-219 |
25 |
2900 |
2010 |
186 |
170 |
|
ЭЦВ8-65-110 |
65 |
110 |
ПЭДВ32-219 |
32 |
2900 |
2000 |
186 |
172 |
|
ЭЦВ8-65-145 |
65 |
145 |
ПЭДВ37-219 |
37 |
2900 |
2450 |
186 |
202 |
|
ЭЦВ8-65-180 |
65 |
180 |
ПЭДВ45-270 |
45 |
2900 |
2700 |
186 |
213 |
|
Насосные агрегаты типа ЭЦВ10 |
|||||||||
ЭЦВ10-65-65 |
63 |
65 |
ПЭДВ22-219 |
22 |
2900 |
1400 |
235 |
173 |
|
ЭЦВ10-65-110 |
63 |
110 |
ПЭДВ32-219 |
32 |
2900 |
1720 |
235 |
233 |
|
ЭЦВЮ-65-150 |
63 |
150 |
ПЭДВ45-219 |
45 |
2900 |
2020 |
235 |
280 |
|
ЭЦВ10-65-175 |
63_j |
180 |
ПЭДВ45-219 |
45 |
2900 |
2380 |
235 |
398 |
|
ЭЦВ10-65-225 |
63 |
225 |
ПЭДВ65-219 |
65 |
2900 |
2950 |
235 |
420 |
|
ЭЦВ10-65-275 |
63 |
270 |
ПЭДВ75-219 |
75 |
2900 |
2950 |
235 |
430 |
|
ЭЦВ10-120-60 |
120 |
60 |
ПЭДВ32-219 |
32 |
2900 |
2030 |
235 |
270 |
|
ЭЦВ10-120-80 |
120 |
80 |
ПЭДВЗЗ-219 |
33 |
2900 |
2030 |
235 |
300 |
|
ЭЦВЮ-120-100 |
120 |
100 |
ПЭДВ45-270 |
45 |
2900 |
2030 |
235 |
320 |
|
ЭЦВ10-160-35 |
160 |
35 |
ПЭДВ22-219 |
22 |
2900 |
1764 |
281 |
250 |
|
ЭЦВ10-160-50 |
160 |
50 |
ПЭДВЗЗ-219 |
33 |
2900 |
1840 |
281 |
320 |
|
Насосные агрегаты типа ЭЦВ12 |
|||||||||
ЭЦВ12-160-65 |
160 |
65 |
ПЭДВ45-270 |
45 |
2900 |
2000 |
281 |
360 |
|
ЭЦВ12-160-100 |
160 |
100 |
ПЭДВ65-270 |
65 |
2900 |
2157 |
281 |
415 |
|
ЭЦВ12-160-140 |
160 |
140 |
ПЭДВ90-270 |
90 |
2900 |
2580 |
281 |
610 |
|
ЭЦВ12-210-25 |
210 |
25 |
ПЭДВ22-219 |
22 |
2900 |
1350 |
281 |
205 |
|
ЭЦВ12-210-55 |
210 |
55 |
ПЭДВ45-270 |
45 |
2900 |
2070 |
281 |
360 |
|
ЭЦВ12-210-85 |
210 |
85 |
ПЭДВ45-270 |
65 |
2900 |
2070 |
281 |
447 |
|
ЭЦВ12-210-110 |
210 |
110 |
ПЭДВ90-270 |
90 |
2900 |
3580 |
281 |
577 |
|
ЭЦВ12-210-145 |
210 |
145 |
ПЭДВ125-270 |
125 |
2900 |
3580 |
281 |
590 |
|
ЭЦВ12-210-170 |
210 |
170 |
ПЭДВ130-270 |
160 |
2900 |
3064 |
281 |
700 |
