Насосы химические типов АХИ, ТХИ

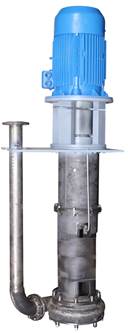

Конструкция насосов типов АХИ, ТХИ.
Центробежные одноступенчатые и двухступенчатые погружные вертикальные насосы
с опорами вне перекачиваемой жидкости.
Агрегат смонтирован на опорной плите и устанавливается на емкость, из которой перекачивается
жидкость. Сверху на опорной плите установлена стойка, к которой крепится электродвигатель. Снизу
к плите крепят корпус подшипников с подвеской.
Рабочее колесо открытого типа с прямыми лопатками установлено консольно.
Подвод перекачиваемой жидкости осуществляется сверху - через окна в подвеске,
отвод жидкости - вертикально вверх.
Соединение вала насоса с валом электродвигателя -через упругую муфту.
Условная глубина погружения:
• насос типа АХИ - 0,4 м;
• насос типа ТХИ -1,3 м.
Климатическое исполнение и категория размещения - У2, УЗ, УХЛЗ, УХЛ4.
Насосы типов АХИ, ТХИ применяются для перекачивания химически активных и нейтральных жидкостей, в том числе диэлектрических жидкостей, загрязненных продуктами эрозии.
Характеристики перекачиваемой среды.
• Плотность перекачиваемой жидкости.
• Насосы типа АХИ - не более 1000 кг/м3.
• Насосы типа АХИ - не более 1300 кг/м3.
• Кинематическая вязкость перекачиваемой жидкости - до 30 см2/сек.
• Содержание твердых включений
• Насосы типа АХИ - не более 1,5% по объему.
• Насосы типа ТХИ - не более 15% по объему.
(в суспензиях - до 1,0 % по объему твердых включений размером до 5,0 мм).
• Размер твердых включений
• Насосы типа АХИ - не более 2,0 мм.
• Насосы типа ТХИ - не более 1,0 мм; микротвердость - не более 6,5 ГПа.
• Температура перекачиваемой жидкости:
• общепромышленное исполнение насосов - от 233К до 363К (от - 40°С до +90°С),
• специальное исполнение насосов -до 513К(до +250°С).
Наименование детали | Материал исполнения основных деталей насосов | ||||
Исполнение «А» | Исполнение «В» | Исполнение «Е» | Исполнение «И» | Исполнение «К» | |
Корпус насоса. Рабочее колесо | Сталь25Л-Н | Чугун СЧ18 | Сталь 12Х18Н12МЗТЛ | Сталь 07ХН25МДТЛ | Сталь 12Х18Н10ТЛ |
Вал | Ст45 | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | Сталь 06ХН28МДТ | Сталь 12Х18Н10Т |
Всасывающая крышка | СтЗ | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | Сталь 06ХН28МДТ | Сталь 12Х18Н10Т |
Защитные диски | СтЗ | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | Сталь 06ХН28МДТ | Сталь 12Х18Н10Т |
Уплотнение вала:
• насос типа АХИ - М (манжета);
• насос типа ТХИ - Щ (щелевое).
Ограничения применения.
• Агрегаты не допускают запуска и и эксплуатации «всухую».
• Агрегаты общепромышленного исполнения не допускают установки и эксплуатации их во взрывоопасных и пожароопасных производствах.
• Агрегаты общепромышленного исполнения не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.
Основные технические характеристики насосных агрегатов типа АХИ
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | ||||||
Q,м3/ч | Н, м | КЗ, м | Тип | Nд,кВт | n, мин-1 | Н | В | L | ||
АХИЗ/40д-0,4-В-М | 3,0 | 44,0 | 3,0 | АИР80В2 | 2,2 | 2950 | 591 | 340 | 276 | 96 |
АХИЗ/40-0,4-В-М | 3,0 | 40,0 | 3,0 | АИР80В2 | 2,2 | 2950 | 591 | 340 | 276 | 96 |
АХИЗ/40а-0,4-В-М | 3,0 | 32,0 | 3,0 | АИР80А2 | 1,5 | 2950 | 591 | 340 | 276 | 90 |
АХИЗ/406-0.4-В-М | 3,0 | 24,0 | 3,0 | АИР80А2 | 1,5 | 2950 | 591 | 340 | 276 | 90 |
АХИЗ/80д-0,4-В-М | 3,0 | 89,0 | 3,0 | АИР100Б2 | 4,0 | 2950 | 669 | 340 | 298 | 115 |
АХИЗ/80-0,4-В-М | 3,0 | 80,0 | 3,0 | AИP90L2 | 3,0 | 2950 | 659 | 340 | 298 | 110 |
АХИЗ/80а-0,4-В-М | 3,0 | 65,0 | 3,0 | АИР80МВ2 | 2,2 | 2950 | 650 | 340 | 298 | 105 |
АХИЗ/806-0.4-В-М | 3,0 | 50,0 | 3,0 | АИР80МВ2 | 2,2 | 2950 | 650 | 340 | 298 | 105 |
АХИ6,3/12,5-0,4-В-М | 6,3 | 12,5 | 0,8 | AИP90L4 | 2,2 | 1450 | 2200 | 870 | 640 | 340 |
АХИ12,5/50-0,4-В-М | 12,5 | 50,0 | 3,0 | AИP160S2 | 15,0 | 2950 | 2236 | 870 | 640 | 395 |
АХИ25/32-0,4-В-М | 25,0 | 32,0 | 4,0 | AИP160S2 | 15,0 | 2950 | 2336 | 870 | 640 | 420 |
АХИ50/50-0,4-В-М | 50,0 | 50,0 | 5,0 | AИP180S2 | 22,0 | 2950 | 2504 | 870 | 640 | 495 |
АХИ90/49-0,4-К-М | 90,0 | 49,0 | 3,5 | 5АМ225М4 | 55,0 | 1450 | 3675 | 870 | 1300 | 1160 |
АХИ90/49а-0,4-К-М | 90,0 | 45,0 | 3,5 | 5A200L4 | 45,0 | 1450 | 3620 | 870 | 1300 | 1160 |
АХИ90/49б-0,4-К-М | 90,0 | 36,0 | 3,5 | АИР180М4 | 30,0 | 1450 | 3555 | 870 | 1300 | 1160 |
АХИ 100/50-0,4-В-М | 100,0 | 50,0 | 6,0 | 5AM200L2 | 45,0 | 2950 | 2560 | 870 | 640 | 590 |
АХИ 160/29-0,4-К-М | 160,0 | 29,0 | 4,0 | 5АМ225М4 | 55,0 | 1450 | 3620 | 930 | 1328 | 1160 |
АХИ 3/40а-0,4-В-М-У2 | АХИ | 3 | 40 | а (б) | 0,4 | В | М | У2 |
Химический погружной вертикальный | Q,м3/ч | Н, м | Обточка рабочего колеса | Глубина погружения, м | Обозначение материала проточной части | Вид уплотнения (манжета) | Исполнение |
Расшифровка условных типовых обозначений насосов:
Основные технические характеристики насосных агрегатов типа ТХИ
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | |||||||
| Q,м3/ч | Н, м | КЗ, м | Тип | Nд,кВт | n, мин-1 | Н | В | L | Dy1 |
|
Химические полупогружные насосные агрегаты типа ТХИ (исполнение А, К, К1, Е, И) | |||||||||||
ТХИ 8/40 | 8 | 40,0 | 4,0 | АИР100L2 | 5,5 | 2900 | 1845 | 565 | 1300 | 32 | 238 |
ТХИ 8/40а | 8 | 32,5 | 4,0 | АИР100L2 | 5,5 | 2900 | 1845 | 565 | 1300 | 32 | 235 |
ТХИ 8/406 | 8 | 26,5 | 4,0 | АИР100L2 | 5,5 | 2900 | 1845 | 565 | 1300 | 32 | 230 |
ТХИ 45/31 | 45 | 31,0 | 3,0 | АИР180S4 | 22,0 | 1450 | 3350 | 870 | 1300 | 80 | 800 |
ТХИ 45/31 а | 45 | 25,0 | 3,0 | АИР160М4 | 18,5 | 1450 | 3350 | 870 | 1300 | 80 | 780 |
ТХИ 45/316 | 45 | 25,0 | 3,0 | AИP160S4 | 15,0 | 1450 | 3310 | 870 | 1300 | 80 | 750 |
ТХИ 90/49 | 90 | 49,0 | 3,5 | 5АМ225М4 | 55,0 | 1450 | 3675 | 870 | 1300 | 100 | 1160 |
ТХИ 90/49а | 90 | 45,0 | 3,5 | 5A200L4 | 45,0 | 1450 | 3620 | 870 | 1300 | 100 | 1135 |
ТХИ 90/496 | 90 | 36,0 | 3,5 | АИР180М4 | 30,0 | 1450 | 3555 | 870 | 1300 | 100 | 1000 |
ТХИ 160/29 | 160 | 29,0 | 4,0 | 5АМ225М4 | 55,0 | 1450 | 3620 | 930 | 1328 | 100 | 1160 |
ТХИ 160/29а | 160 | 23,0 | 4,0 | 5A200L4 | 45,0 | 1450 | 3555 | 930 | 1328 | 100 | 1100 |
ТХИ 160/296 | 160 | 19,0 | 4,0 | АИР180М4 | 30,0 | 1450 | 3455 | 930 | 1328 | 100 | 1040 |
ТХИ 160/15 | 160 | 15,0 | 4,0 | А200 L6 | 30,0 | 960 | 3565 | 930 | 1328 | 100 | 1125 |
ТХИ 500/20 | 500 | 20,0 | 6,0 | 6А355М8 | 132,0 | 730 | 3485 | 1250 | 1475 | 225 | 2740 |
ТХИ 500/20а | 500 | 17,5 | 6,0 | 5AM315S8 | 110,0 | 730 | 3385 | 1250 | 1475 | 225 | 2600 |
ТХИ 500/206 | 500 | 15,0 | 6,0 | 5AM315S8 | 110,0 | 730 | 3385 | 1250 | 1475 | 225 | 2600 |
Расшифровка условных типовых обозначений насосов:
ТХИ 90/49а-1,3-К-Щ-У2 | ТХИ | 90 | 49 | а(б) | 1,3 | К | щ | У2 |
Химический погружной вертикальный | Q,м3/ч | н, м | Обточка рабочего колеса | Глубина погружения, м | Обозначение материала проточной части | Вид уплотнения (щелевое) | Исполнение |
