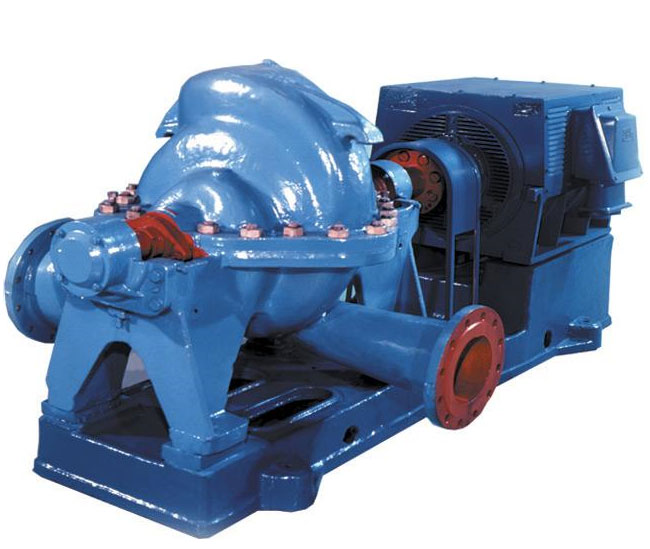

Центробежные спиральные насосы типа ЦН
Конструкция насосов типа ЦН - центробежные, горизонтальные спиральные, однокорпусные и двухкорпусные насосы с рабочими колесами одностороннего входа; подвод жидкости из одной ступет в другую осуществляется по внутреннему или внешнему переводному каналу, что уравновешивает осевые силы в насосе.
Исполнение насосов.
• ЦН 90/100 - одноступенчатый спиральный насос с приводом от электродвигателя.
• ЦН 160/112 - одноступенчатый спиральный насос с приводом от электродвигателя.
• ЦН 400/105 - двухступенчатый спиральный насос с приводом от дизельного двигателя.
• ЦН 400/210 - четырехступенчатый спиральный насос с приводом от электродвигателя.
Вакуумметрическая высота всасывания насосов типа ЦН -до 5,5 м.
Насосные агрегаты типов ЦН 90/100-Е, ЦН 160/112-Е допускаются для работ во взрывоопасных
производствах - для перекачивания жидкостей, относящихся к категориям НА, ИВ и группам Т1-Т4.
Перекачиваемые среды.
• Чистая вода и другие жидкости, сходные с водой по вязкости и химической активности.
• Твердые включения - не более 0,05% по массе.
• Частицы - размером до 0,2 мм.
• Вязкость - до 36 сСт.
• Температура перекачиваемой среды - от - 5°С до +100"С.
• Топлива для реактивных двигателей, авиационные бензины, дизельное топливо.
• Плотность-750...860 кг/м3.
• Вязкость - до 60 сСт.
• Температура перекачиваемой среды - от - 40°С до+50°С.
Материалы исполнения проточной части насосов. Уплотнения.
• Насосы типов ЦН 400/105, ЦН 400/210:
• материал проточной части - чугун,
• уплотнение вала насоса - сальниковое.
• Насосы типов ЦН 90/100-Е, ЦН 160/112-Е:
• материал проточной части - сталь,
• уплотнение вала насоса - двойное торцовое.
Расшифровка условного типового обозначения насоса:
ЦН 160/112а-ЕУ3.1 |
ЦН |
160 |
112 |
а |
Е |
У3.1 |
Центробежный насос |
Подача, м3/ч |
Напор, м |
Обточка рабочего колеса |
Двойное торцовое уплотнение |
Климатическое исполнение. Категория размещения |
Основные технические характеристики насосных агрегатов типа ЦН
Типоразмер насосного агрегата |
Параметры насоса |
Параметры электродвигателя |
Размеры агрегата, мм |
Ма, кг |
||||
Q, м3/ч |
Н, м |
КЗ, м |
Тип |
Nд, кВт |
n, мин-1 |
LxBxH |
||
Насосные агрегаты типов ЦН90, ЦН160 со взрывозащищенными электродвигателями |
||||||||
ЦН90/100 |
90 |
100 |
4,8 |
АВ225М2 |
55 |
2900 |
1625x710x875 |
720 |
ЦН90/100а |
80 |
80 |
4,8 |
АВ225М2 |
55 |
2900 |
1625x710x875 |
720 |
ЦН160/112 |
160 |
112 |
4,8 |
АВ250М2 |
90 |
2900 |
1850x820x885 |
920 |
ЦН160/112а |
150 |
100 |
4,8 |
AB250S2 |
75 |
2900 |
1850x820x885 |
960 |
ЦН160/112б |
135 |
80 |
4,8 |
АВ225М2 |
55 |
2900 |
1625x710x875 |
720 |
Насосные агрегаты типа ЦН с электродвигателями общепромышленного применения |
||||||||
ЦН400/105 |
400 |
105 |
3,0 |
5АН315А4 |
200 |
1450 |
2690x1215x1148 |
3080 |
ЦН400/105 |
400 |
105 |
3,0 |
5АМ315М4 |
200 |
1450 |
2690x1215x1148 |
3180 |
ЦН400/105а |
380 |
96 |
3,0 |
5АН280В4 |
160 |
1450 |
2485x1215x1148 |
2605 |
ЦН400/1056 |
360 |
83 |
3,0 |
5АМ280М4 |
132 |
1450 |
2445x1215x1148 |
2555 |
ЦН400/210 |
400 |
210 |
3,0 |
6АН355В4 |
400 |
1450 |
3310x1370x1645 |
4700 |
ЦН400/210 |
400 |
210 |
3,0 |
А4-355У4 |
400 |
1450 |
3710x1370x1645 |
5250 |
ЦН400/210 |
400 |
210 |
3,0 |
ДАЗО-400Х4 |
400 |
1450 |
3710x1370x1645 |
5550 |
ЦН400/210а |
380 |
192 |
3,0 |
6А355М4 |
315 |
1450 |
3785x1370x1440 |
5225 |
ЦН400/2106 |
360 |
166 |
3,0 |
6A355S4 |
250 |
1450 |
3725x1370x1440 |
4975 |
ЦН1000/180 |
1000 |
180 |
3,0 |
А4-400У4 |
630 |
1450 |
3205x1475x1630 |
4130 |
ЦН 1000/180 |
1000 |
180 |
3,0 |
ДАЗО-450Х4 |
630 |
1450 |
3405x1475x1630 |
4730 |
ЦН1000/180а |
900 |
157 |
3,0 |
А4-400Х4 |
500 |
1450 |
3305x1475x1630 |
4530 |
