Линейные циркуляционные насосы типа ЛМ
Конструкция насосов:
центробежные малогабаритные моноблочные, консольные, линейные циркуляционные насосы с «сухим» ротором» и с патрубками «в линию»; рабочее колесо закрытого типа насажено непосредственно на удлиненный конец вала специального асинхронного электродвигателя.
Насосы типа ЛМ применяются:
• для работы в стационарных условиях для перекачивания чистой воды производственно-технического назначения (кроме морской воды);
• для работы в стационарных условиях для перекачивания чистых нейтральных жидкостей, имеющих сходные с чистой водой характеристики вязкости и химической активности;
• в качестве повысительных и циркуляционных насосов в системах отопления и горячего водоснабжения производственных и жилых помещений.
Перекачиваемые среды:
• чистая вода (кроме морской воды);
• чистые нейтральные жидкости, имеющие сходные с водой характеристики вязкости и химической активности.
Параметры перекачиваемых сред:
• плотность среды - не более 1050 кг/м3;
• кинематическая вязкость среды - до 36 см2/с;
• водородный показатель среды (рН) - 6...9%;
• механические примеси:
• объем твердых механических примесей - не более 0,1%;
• размер твердых частиц - не более 0,2 мм;
• температура перекачиваемых сред - от273К до 358К (от 0°С до +85°С).
Материалы исполнения проточной части насосов типа ЛМ- серый чугун марки СЧ28.
Уплотнение вала насоса - одинарное сальниковое, двойное сальниковое или одинарное торцовое.
Климатическое исполнение и категория размещения - УХЛ4.
Ограничения применения насосов типа ЛМ:
• не допускается перекачка горючих и легковоспламеняющихся жидкостей,
• не допускается установка насоса в жилых зданиях.
Расшифровка условного типового обозначения насоса:
ЛМ50-16/12,5-5-УХЛ4 |
Л |
М |
50 |
16 |
12,5 |
5 |
УХЛ4 |
Линейный |
Моноблочный |
Диаметр входного и выходного патрубков,мм |
Подача, м3/ч |
Напор, м |
Торцовое уплотнение вала |
Климатическое исполнение |
Основные технические характеристики насосных агрегатов типа ЛМ
Типоразмер насосного агрегата |
Параметры насоса |
Параметры электродвигателя |

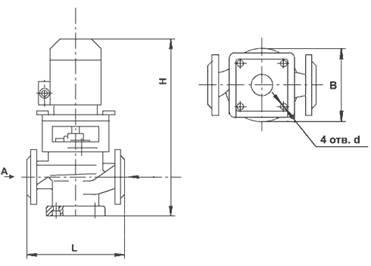

Размеры насосного агрегата, мм |
Ма, кг |
||||||
Q, м3/ч |
Н, м |
КЗ, м |
Тип |
Nд, кВт |
п, мин-1 |
LxBxH |
Dy |
Dy1 |
||
ЛМ 32-3,15/5 |
3,15 |
5,0 |
2,8 |
АИР63А4УЗ |
0,25 |
1450 |
280x135x370 |
32 |
32 |
25 |
ЛМ 32-3,15/12,5 |
3,15 |
12,5 |
2,8 |
АИР63В2УЗ |
0,55 |
2900 |
280x135x370 |
32 |
32 |
28 |
ЛМ 32-6,3/20 |
6,30 |
20,0 |
2,8 |
АИР80А2 ЖУ2 |
1,50 |
2900 |
280x135x490 |
32 |
32 |
38 |
ЛМ 32-6,3/32 |
6,30 |
32,0 |
2,8 |
АИР80В2ЖУ2 |
2,20 |
2900 |
320x135x515 |
32 |
32 |
52 |
ЛМ 50-16/12,5 |
16,00 |
12,5 |
3,0 |
АИР80А2 ЖУ2 |
1,50 |
2900 |
280x180x530 |
50 |
50 |
45 |
ЛМ 50-12,5/20 |
12,50 |
20,0 |
3,0 |
АИР80В2ЖУ2 |
2,20 |
2900 |
280x180x555 |
50 |
50 |
55 |
ЛМ 50-12,5/32 |
12,50 |
32,0 |
3,0 |
АИР10052ЖУ2 |
4,00 |
2900 |
320x180x605 |
50 |
50 |
93 |
ЛМ 65-12,5/8 |
12,50 |
8,0 |
3,0 |
АИР80А4УЗ |
1,10 |
1450 |
320x200x645 |
65 |
65 |
70 |
ЛМ 65-25/32 |
25,00 |
32,0 |
3,0 |
АИР100L2ЖУ2 |
5,50 |
2900 |
320x200x630 |
65 |
65 |
80 |
ЛМ 80-25/8 |
25,00 |
8,0 |
4,0 |
АИР80В4УЗ |
1,50 |
1450 |
360x220x680 |
80 |
80 |
80 |
ЛМ 80-50/32 |
50,00 |
32,0 |
4,0 |
АИРМ112М2ЖУЗ |
7,50 |
2900 |
360x220x700 |
80 |
80 |
110 |
