Насосы центробежно-вихревые типа ЦВК
Конструкция насосов типа ЦВК:
центробежно-вихревые горизонтальные консольные двухступенчатые насосы; рабочее колесо ! ступени - центробежное, рабочее колесо II ступени - вихревое.
Исполнение насосов:
• общепромышленное исполнение;
• исполнение с взрывозащищенными электродвигателями -для взрывоопасных и пожароопасных производств.
Насосы типа ЦВК применяют для питания котлов малой мощности; для перекачивания в стационарных условиях нейтральных жидкостей, холодной и горячей воды на насосных станциях городского, промышленного и сельского водоснабжения.
Перекачиваемые среды:
вода; нейтральные жидкости, сходные с водой по вязкости и химической активности.
Характеристики перекачиваемых сред.
• Вязкость - до 36 сСт.
• Плотность-до 1200 кг/м3.
• Водородный показатель рН - от 7 до 8%.
• Содержание твердых включений по массе - не более 0,01%.
• Размер твердых частиц - не более 0,05 мм.
• Температура перекачиваемых сред -от 258К до 378К (от -15°С до +105°С).
Допустимая вакуумметрическая высота всасывания -7 м.
Давление на входе: при сальниковом уплотнении - 0,35 МПа;
при торцовом уплотнении - 0,8 МПа.
Материалы исполнения основных деталей насоса:
• корпус, крышка корпуса, центробежное колесо, вставки - чугун СЧ20,
• вал - Сталь 45,
• вихревое колесо, корпус сальника, втулка защитная - сталь 20X1 ЗЛ.
Уплотнение вала насоса - торцовое уплотнение (возможна установка сальника с мягкой набивкой).
Расшифровка условного типового обозначения насоса:
ЦВК 4/112 | ЦВ | К | 4 | 112 |
Центробежно-вихревой | Консольный | Подача, л/с | Напор, м в.ст. |
Основные технические характеристики насосных агрегатов типа ЦВК

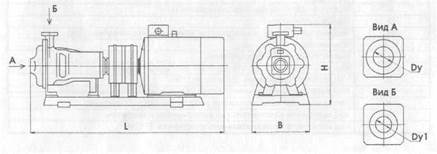

Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | ||||||
| Q,м3/ч | Н, м | КЗ, м | Тип | Nд,кВт | n, мин-1 | LxBxH | Dy | Dy1 |
|
ЦВК 4/112 | 14,4 | 112 | 2,6 | АИР180S2 | 22,0 | 2950 | 1195x360x515 | 65 | 50 | 295 |
ЦВК 4/112 | 14,4 | 112 | 2,6 | АИР160М2 | 18,5 | 2950 | 1225x360x480 | 65 | 50 | 215 |
ЦВК 5/125 | 18,0 | 125 | 2,8 | АИР180М2 | 30,0 | 2950 | 1245x360x515 | 65 | 50 | 315 |
ЦВК 5/125 | 18,0 | 125 | 2,8 | АИР180S2 | 22,0 | 2950 | 1195x360x515 | 65 | 50 | 345 |
ЦВК 6,3/160 | 22,7 | 160 | 3,0 | 5А200М2 | 37,0 | 2950 | 1375x406x615 | 65 | 50 | 385 |
ЦВК 6,3/160 | 22,7 | 160 | 3,0 | AMH180S2 | 37,0 | 2950 | 1365x406x615 | 65 | 50 | 355 |
ЦВК 6,3/160 | 22,7 | 160 | 3,0 | АИР180М2 | 30,0 | 2950 | 1245x360x615 | 65 | 50 | 315 |
