Консольные насосы типов К, КМ

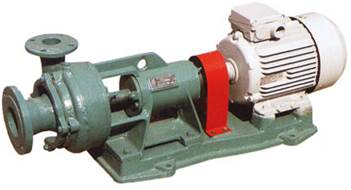

Насосы типа К - центробежные горизонтальные консольные, одноступенчатые насосы выполнены с опорой на корпусе и на стойке; насос и электродвигатель смонтированы на общей раме; привод от электродвигателя - через упругую муфту.
Насосы типа КМ - моноблочные насосы с односторонним подводом жидкости к рабочему колесу закрытого типа, рабочее колесо насажено непосредственно на удлиненный конец вала специального асинхронного электродвигателя.
Насосы типов К, КМ применяются:
на насосных станциях городского, промышленного и сельского водоснабжения - для осушения,
ирригации и орошения земельных угодий, для перекачивания воды и нейтральных жидкостей;
в топливораздаточных системах автозаправочных станций (АЗС).
Климатическое исполнение и категория размещения:
насосы типа К - УХЛ4; насосы типа КМ - УЗ.
Перекачиваемые среды - пресная вода (питьевая и техническая) и невзрывоопасные жидкости,
сходные с водой по плотности, вязкости (до 36 сСт) и химической активности; с рН от 6 до 9%.
Температура перекачиваемых сред:
• при торцовом уплотнении вала - от 273К до 388К (от0°С до + 105°С);
• при одинарном сальниковом уплотнении вала - от 273К до 358К (от 0°С до + 85°С).
Содержание механических примесей: по массе - не более 0,15%; размер частиц - не более 0,2 мм. Жидкость не должна содержать волокнистых материалов, золы, шлака, песка и других наполнителей
Допускаемая вакуумметрическая высота всасывания - до 5.7 м.
Материалы исполнения узлов проточной части насосов:
• корпус, рабочее колесо - чугун марки СЧ20 или чугун марки СЧ25,
• вал насоса - Сталь 35-ЗГП.
Уплотнение вала - сальник с мягкой набивкой или одинарное торцовое уплотнение.
Условия эксплуатации насосов: условия перекачивания среды - стационарные; насос может работать как с разрежением, так и с подпором на входе.
Ограничения применения насосов типов К, КМ:
• не допускается перекачка горючих и легковоспламеняющихся жидкостей;
• не допускается установка насоса в жилых зданиях;
• не допускается использование насоса в пожароопасных и взрывоопасных производствах.
Расшифровка условных типовых обозначений насосов:
К(МШ) 100-65-250а(б)-СД |
К |
100 |
65 |
250 |
а, (б) |
сд |
Консольный (моноблочный малошумный) |
Диаметр входного, патрубка, мм |
Диаметр напорного патрубка, мм |
Диаметр рабочего колеса, мм |
Обточка рабочего колеса |
Двойной сальник |
|
К 8/18а(б)-СД |
К |
8 |
18 |
а, (б) |
сд |
|
Консольный |
Подача, м3/ч |
Напор, м |
Обточка рабочего колеса |
Двойной сальник |

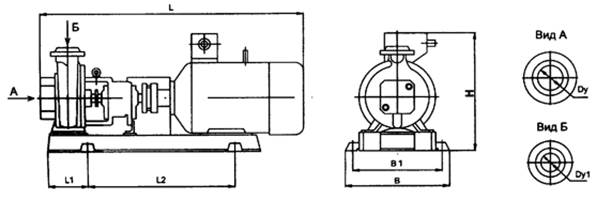

Основные технические характеристики насосных агрегатов типа К
Типоразмер насосного агрегата |
Параметры насоса |
Параметры электродвигателя |
Размеры насосного агрегата, мм |
Ма, кг |
||||||
Q, м3/ч |
Н, м |
КЗ, м |
Тип |
Nд, кВт |
п, мин-1 |
LxBxH |
Dy |
Dy1 |
||
К 50-32-125 |
12,5 |
20 |
3,5 |
АИР80МВ2 |
2,2 |
2900 |
765x465x360 |
50 |
32 |
85 |
К 50-32-125а |
11,5 |
17 |
3,5 |
АИР80МА2 |
1,5 |
2900 |
765x465x360 |
50 |
32 |
80 |
К65-50-125 |
25,0 |
20 |
3,8 |
AИP90L2 |
3,0 |
2900 |
730x368x325 |
65 |
50 |
100 |
К65-50-160 |
25,0 |
32 |
3,8 |
АИР100L2 |
5,5 |
2900 |
925x408x338 |
65 |
50 |
110 |
Л65-50-160а |
20,0 |
25 |
3,8 |
АИР100S2 |
4,0 |
2900 |
834x340x335 |
65 |
50 |
100 |
К80-50-200 |
50,0 |
50 |
3,5 |
AИP160S2 |
15,0 |
2900 |
1120x458x455 |
80 |
50 |
250 |
К80-50-200а |
45,0 |
40 |
3,5 |
АИРМ132М2 |
11,0 |
2900 |
990x428x425 |
80 |
50 |
185 |
К80-65-160 |
50,0 |
32 |
4,0 |
АИР112М2 |
7,5 |
2900 |
925x427x395 |
80 |
65 |
145 |
К80-65-160а |
45,0 |
26 |
4,0 |
АИР100L2 |
5,5 |
2900 |
834x340x335 |
80 |
65 |
109 |
К100-80-160 |
100,0 |
32 |
4,5 |
AИP160S2 |
15,0 |
2900 |
1235x458x455 |
100 |
80 |
275 |
К100-80-160а |
90,0 |
26 |
4,5 |
АИР132М2 |
11,0 |
2900 |
1106x458x425 |
100 |
80 |
210 |
К100-65-200 |
100 |
50 |
4,5 |
АИР180М2 |
30,0 |
2900 |
1290x498x510 |
100 |
65 |
370 |
К100-65-200 |
100 |
50 |
4,5 |
AИP180S2 |
22,0 |
2900 |
1290x498x510 |
100 |
65 |
350 |
К100-65-200а |
90 |
40 |
4,5 |
АИР160М2 |
18,5 |
2900 |
1290x498x475 |
100 |
65 |
275 |
К100-65-250 |
100 |
80 |
4,5 |
5A200L2 |
45,0 |
2900 |
1390x568x605 |
100 |
65 |
485 |
К100-65-250 |
100 |
80 |
4,5 |
4АМН180М2 |
45,0 |
2900 |
1380x568x605 |
100 |
65 |
445 |
К100-65-250а |
90 |
67 |
4,5 |
5А200М2 |
37,0 |
2900 |
1390x568x605 |
100 |
65 |
435 |
К100-65-250а |
90 |
67 |
4,5 |
4AMH180S2 |
37,0 |
2900 |
1380x568x605 |
100 |
65 |
405 |
К150-125-250 |
200 |
20 |
4,2 |
АИР160М4 |
18,5 |
1450 |
1325x475x455 |
150 |
125 |
410 |
К150-125-315 |
200 |
32 |
4,0 |
АИР180М4 |
30,0 |
1450 |
1375x540x610 |
150 |
125 |
422 |
К150-125-315 |
200 |
32 |
4,0 |
4AMH180S4 |
30,0 |
1450 |
1375x540x610 |
150 |
125 |
402 |
К200-150-250 |
315 |
20 |
4,2 |
АИР180М4 |
30,0 |
1450 |
1355x540x610 |
200 |
150 |
422 |
К200-150-250 |
315 |
20 |
4,2 |
4AMH180S4 |
30,0 |
1450 |
1375x540x610 |
200 |
150 |
402 |
К200-150-315 |
315 |
32 |
4,2 |
5A200L4 |
45,0 |
1450 |
1665x600x720 |
200 |
150 |
570 |
К200-150-315 |
315 |
32 |
4,2 |
5AH200L4 |
45,0 |
1450 |
1665x600x720 |
200 |
150 |
530 |
К200-150-400 |
315 |
50 |
4,2 |
5АМ250М4 |
90,0 |
1450 |
1750x795x825 |
200 |
150 |
960 |
К8/18 |
8 |
18 |
5,0 |
АИР80В2 |
2,2 |
2900 |
764x257x323 |
40 |
32 |
60 |
К20/18 |
20 |
18 |
5,0 |
АИР80В2 |
2,2 |
2900 |
788x257x310 |
50 |
40 |
61 |
К20/30 |
20 |
30 |
5,0 |
АИР100S2 |
4,0 |
2900 |
827x299x332 |
50 |
40 |
78 |
К45/30 |
45 |
30 |
4,3 |
АИР112М2 |
7,5 |
2900 |
1030x332x413 |
50 |
40 |
126 |
К45/55 |
45 |
55 |
5,0 |
АИР160S2 |
15,0 |
2900 |
1390x505x565 |
80 |
50 |
310 |
К45/55а |
40 |
50 |
5,0 |
АИР132М2 |
11,0 |
2900 |
1295x485x500 |
80 |
50 |
265 |
К90/20 |
90 |
20 |
5,2 |
АИР112М2 |
7,5 |
2900 |
1030x332x413 |
80 |
50 |
135 |
К90/35 |
90 |
35 |
5,0 |
AИP160S2 |
15,0 |
2900 |
1390x505x565 |
100 |
80 |
330 |
К90/35а |
85 |
32 |
5,0 |
АИР132М2 |
11,0 |
2900 |
1295x485x500 |
100 |
80 |
265 |
К90/85 |
90 |
85 |
5,0 |
5A200L2 |
45,0 |
2900 |
1535x575x630 |
100 |
65 |
520 |
К90/85 |
90 |
85 |
50 |
4AMH180S2 |
45,0 |
2900 |
1525x575x630 |
100 |
65 |
480 |
К90/85а |
85 |
76 |
5,0 |
5А200М2 |
37,0 |
2900 |
1510x575x630 |
100 |
65 |
495 |
К90/85а |
85 |
76 |
5,0 |
4AMH180S2 |
37,0 |
2900 |
1500x575x630 |
100 |
65 |
465 |
К160/30 |
160,0 |
30,0 |
4,2 |
АИР180М4 |
30,0 |
1450 |
1515x515x555 |
150 |
100 |
420 |
К160/30 |
160,0 |
30,0 |
4,2 |
4AMH180S4 |
30,0 |
1450 |
1515x515x555 |
150 |
100 |
400 |
К160/30а |
140,0 |
28,6 |
4,2 |
AИP180S4 |
22,0 |
1450 |
1465x515x555 |
150 |
100 |
400 |
К160/306 |
140,0 |
22,0 |
4,2 |
АИР160М4 |
18,5 |
1450 |
1495x505x530 |
150 |
100 |
340 |
К290/30 |
290,0 |
30,0 |
4,2 |
5А200М4 |
37,0 |
1450 |
1645x575x630 |
200 |
150 |
550 |
К290/30 |
290,0 |
30,0 |
4,2 |
4АМН180М4 |
37,0 |
1450 |
1625x575x630 |
200 |
150 |
510 |
К290/30а |
250,0 |
24,0 |
4,2 |
АИР180М4 |
30,0 |
1450 |
1555x515x585 |
200 |
150 |
460 |

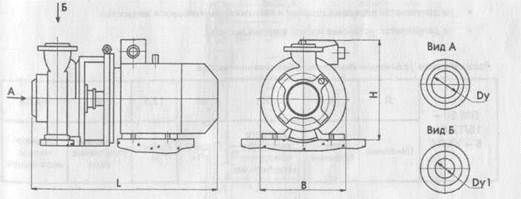

Основные технические характеристики насосных агрегатов типов КМ
Типоразмер насосного агрегата |
Параметры насоса |
Параметры электродвигателя |
Размеры насосного агрегата, мм |
Ма, кг |
||||||
Q, м3/ч |
Н, м |
КЗ, м |
Тип |
|
п, мин-1 |
LxBxH |
Dy |
Dy1 |
||
КМ40-32-180 |
10,0 |
45,0 |
3,0 |
АИР90L2Ж |
|
2900 |
467x320x345 |
40 |
32 |
53 |
КМ40-32-180а |
6,0 |
40,0 |
3,0 |
АИР80В2Ж |
|
2900 |
450x320x345 |
40 |
32 |
73 |
КМ50-32-125 |
12,5 |
20,0 |
3,5 |
АИР80В2Ж |
|
2900 |
500x200x250 |
50 |
32 |
47 |
КМ65-50-125 |
25,0 |
20,0 |
3,8 |
АИР90L2Ж |
3,0 |
2900 |
555x270x290 |
65 |
50 |
65 |
КМ65-50-160 |
25,0 |
32,0 |
3,8 |
АИР100L2Ж |
5,5 |
2900 |
578x320x330 |
65 |
50 |
78 |
КМ80-50-200 |
50,0 |
50,0 |
3,5 |
АИР16052Ж |
15,0 |
2900 |
790x350x420 |
80 |
50 |
185 |
КМ80-65-160 |
50,0 |
32,0 |
4,0 |
АИР112М2Ж |
7,5 |
2900 |
683x320x380 |
80 |
65 |
82 |
КМ80-50-200 |
50,0 |
50,0 |
3,5 |
АИР160Б2Ж |
15,0 |
2900 |
730x384x485 |
80 |
50 |
194 |
КМ125-80-200 |
80,0 |
12,5 |
3,5 |
АИР112М4Ж |
5,5 |
1450 |
650x326x447 |
125 |
80 |
110 |
КМ 100-65-200 |
100,0 |
50,0 |
5,2 |
АИР180М2Ж |
30,0 |
2900 |
865x400x440 |
100 |
65 |
226 |
КМ 100-65-200 |
50,0 |
12,5 |
5,0 |
АИР1001.4Ж |
4,0 |
1450 |
553x230x440 |
100 |
65 |
205 |
КМ100-80-160 |
100,0 |
32,0 |
5,2 |
АИР16032Ж |
15,0 |
2900 |
790x350x420 |
100 |
80 |
182 |
КМ125-100-160 |
160,0 |
30,0 |
5,0 |
АИР180Б2Ж |
22,0 |
2900 |
800x420x510 |
125 |
100 |
220 |
КМ150-125-250 |
200,0 |
20,0 |
4,2 |
АИР160М4Ж |
18,5 |
1450 |
870x370x705 |
150 |
125 |
265 |
