Насосы химические типов АХ, АХО, АХЕ
Конструкция насосов типов АХ, АХО, АХЕ.
Центробежные одноступенчатые насосы одностороннего входа, с открытым рабочим колесом.
Исполнение насосов типов АХ, АХО, АХЕ. Горизонтальные, консольные насосы. Подвод жидкости - горизонтальный, отвод жидкости - вертикально вверх.
Насосы изготавливаются:
• в общепромышленном исполнении;
• в исполнении «Е» -для взрывоопасных и пожароопасных зон;
• в исполнении «О» -для горячих и кристаллизующихся жидкостей.
Насосы типа АХ применяются для перекачивания химически активных взрывоопасных и легковоспламеняющихся жидкостей на предприятиях нефтехимической и химической отраслей промышленности - как в закрытых помещениях, так и вне помещений.
Насосы типа АХО применяются для перекачивания горячих и кристаллизующихся жидкостей.
Перекачиваемые среды: химически активные и нейтральные жидкости, плотностью не более 1850 кг/м3 (АХ-Р - 1600 кг/м3), вязкостью до 30 см2/с, для которых скорость проникновения коррозии в материалы проточной части не превышает 0,1 мм/год.
Содержание твердых включений размером не более 1,0 мм:
• насосы АХ, АХО, АХ-Е - не более 1,5% по объему,
• насосы АХ-Р - не более 2,0% по объему.
Исполнения насосов по материалу проточной части: А, Е, И, К, К1, Р, Т.
Температура перекачиваемой среды для различных исполнений насосов:
Тип насоса | Исполнение | Температура среды | Материалы проточной части |
АХ, АХ-Е | А | от 31ЗК до 363К (от - 40°С до +90°С) | Углеродистая сталь 25Л |
АХО, АХО-Е | от 273К до 523 К (от 0°С до +250°С) | ||
АХ,АХ-Е | К | от 31 ЗК до 393К (от- 40°С до +120°С) | Сталь хромоникелевая 12Х18Н9ТЛ |
АХО, АХО-Е | от 273К до 523 К (от 0°С до +250°С) | ||
АХ, АХ-Е | К1 | от 313К до 393К (от - 40°С до +120°С) | Сталь 10Х18НЗГЗД2Л |
АХО, АХО-Е | от 273К до 523 К (от 0°С до +250°С) | ||
АХ, АХ-Е | Е | от 313К до 393К (от - 40°С до +120°С) | Сталь12Х18Н12МЗТЛ |
АХО, АХО-Е | от 273К до 523 К (от 0°С до +250°С) | ||
АХ, АХ-Е | И | от 313 К до 393 К (от - 40°С до +120Х) | Сталь 07ХН25МДТЛ |
АХО, АХО-Е | от 273К до 523 К (от 0°С до +250°С) | ||
АХ | т | от 313К до 393К (от - 40°С до +120°С) | Титановый сплав |
АХ | р | от 273К до 353 К (от 0°С до +80°С) | Чугун. Резина ИРП 51-1632 |
Уплотнение вала насоса:
• насосы АХ, АХО - СД (сальниковое двойное); 5, 55 (торцовое одинарное или двойное);
• насосы АХ-Е, АХО-Е - 55 (торцовое двойное).
Ограничения применения насосных агрегатов типов АХ, АХО, АХЕ.
• Не допускается применение насосных агрегатов общепромышленного исполнения во взрывоопасных и пожароопасных производствах.
• Насосные агрегаты общепромышленного исполнения не должны использоваться для перекачивания жидкостей с растворенным в них кислородом, детонирующих расплавленных металлов, сжиженных газов, радиоактивных жидкостей и других аналогичных по свойствам сред.
• Не допускается пуск насоса «всухую» и/или при закрытой задвижке всасывания.
• Не допускается избыточное давление на входе насоса более 0,8 МПа (8 кГс/см2).
Расшифровка условного типового обозначения насоса:
АХ80-50-200а-К-СД | АХ | 80 | so | 200 | а (б) | К | СД |
Агрегат для химических производств, консольный | Диаметр входного патрубка, мм | Диаметр выходного патрубка, мм | Диаметр рабочего колеса, мм | Обточка рабочего колеса | Исполнение | Сальниковое уплотнение вала (двойное) |

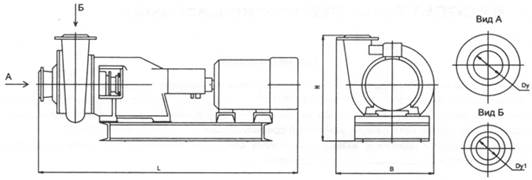

Основные технические характеристики насосных агрегатов типов АХ, АХО
Типоразмер насосного агрегата | Параметры насоса | Параметры электродвигателя | Размеры насосного агрегата, мм | Ма, кг | |||||||
Q, м3/ч | Н, м | Тип | Nд,кВт | n, мин-1 | L | В | Н | Dy | Dy1 | ||
Насосные агрегаты типов АХ, АХО (исполнение К, Е, И, А) с асинхронными двигателями общепром. | |||||||||||
АХ(О)40-25-160 | 6,3 | 32 | АИР100L2 | 5,5 | 2900 | 965 | 305 | 392 | 40 | 25 | 191 |
АХ40-25-160 | 6,3 | 32 | АИР100S2 | 4,0 | 2900 | 965 | 305 | 392 | 40 | 25 | 186 |
АХ50-32-125 | 12,5 | 50 | АИР100S2 | 4,0 | 2900 | 1260 | 350 | 620 | 50 | 32 | 346 |
АХ(О)50-32-160 | 12,5 | 32 | АИР112М2 | 7,5 | 2900 | 1110 | 305 | 487 | 50 | 32 | 189 |
АХ50-32-160 | 12,5 | 32 | АИР100L2 | 5,5 | 2900 | 1110 | 305 | 487 | 50 | 32 | 189 |
АХ(О)50-32-200 | 12,5 | 50 | АИР160М2 | 18,5 | 2900 | 1260 | 350 | 620 | 50 | 32 | 346 |
АХ50-32-200 | 12,5 | 50 | АИР160S2 | 15,0 | 2900 | 1260 | 350 | 620 | 50 | 32 | 346 |
АХ50-32-250 | 12,5 | 50 | АИР160М2 | 18,5 | 2900 | 1260 | 350 | 620 | 50 | 32 | 370 |
АХ(О)65-40-200 | 25,0 | 50 | АИР 180S2 | 22,0 | 2900 | 1280 | 350 | 620 | 65 | 40 | 370 |
АХ65-40-200 | 25,0 | 50 | АИР160S2 | 15,0 | 2900 | 1280 | 350 | 620 | 65 | 40 | 370 |
АХ65-50-125 | 25,0 | 50 | АИР100L2 | 5,5 | 2900 | 1280 | 350 | 620 | 65, | 50 | 190 |
АХ65-50-160 | 25,0 | 32 | АИР112М2 | 7,5 | 2900 | 1280 | 350 | 620 | 65 | 50 | 214 |
АХ100-65-315 | 50,0 | 32 | АИР 180S41 | 22,0 | 1450 | 1435 | 630 | 625 | 100 | 65 | 400 |
АХ100-65-400 | 50,0 | 50 | 5А200М4 | 37,0 | 1450 | 1655 | 670 | 800 | 100 | 65 | 790 |
АХ125-80-250 | 80,0 | 20 | АИР160М4 | 18,5 | 1450 | 1495 | 430 | 705 | 125 | 80 | 460 |
АХО125-80-200 | 100,0 | 50 | 5A200L2 | 45,0 | 2900 | 1600 | 630 | 800 | 125 | 80 | 510 |
АХ125-100-315 | 125,0 | 32 | 5A200L4 | 45,0 | 1450 | 1700 | 630 | 800 | 125 | 100 | 750 |
АХ125-100-400 | 125,0 | 50 | 5AM250S4 | 75,0 | 1450 | 1850 | 685 | 850 | 125 | 100 | 1125 |
АХ150-125-315 | 200,0 | 32 | 5AM250S4 | 75,0 | 1450 | 1720 | 685 | 860 | 150 | 125 | 925 |
АХ200-150-400 | 315,0 | 50 | 5AM250S4 | 75,0 | 1450 | 1950 | 860 | 950 | 200 | 150 | 1240 |
АХЗ/15 | 3,0 | 15 | АИР90L2 | 3,0 | 2900 | 775 | 200 | 455 | 40 | 25 | 115 |
Примечания.
• Насосы могут комплектоваться электродвигателями другой мощности в зависимости от плотности перекачиваемой среды.
• Насосы изготавливаются и с рабочими колесами уменьшенных диаметров (обточки «а»,«б»).
